在电子电路中，常用的机械开关器件基本上有两种类型，就是通断开关和转换开关。前者只能完成接通或断开的任务，如电源的通、断等；后者可以把某几条电路同时转接到另外电路上，如多波段收音机的波段开关就是这类开关。下面简单地介绍旋转式波段开关的结构和选用，供业余爱好者参考。
构造

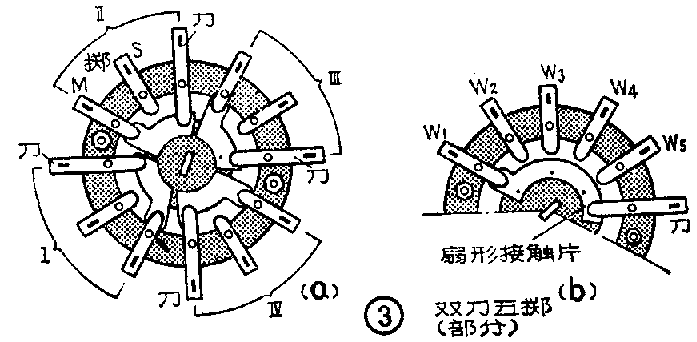

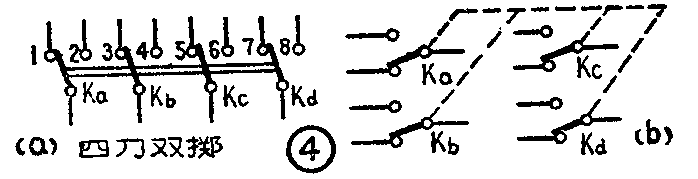

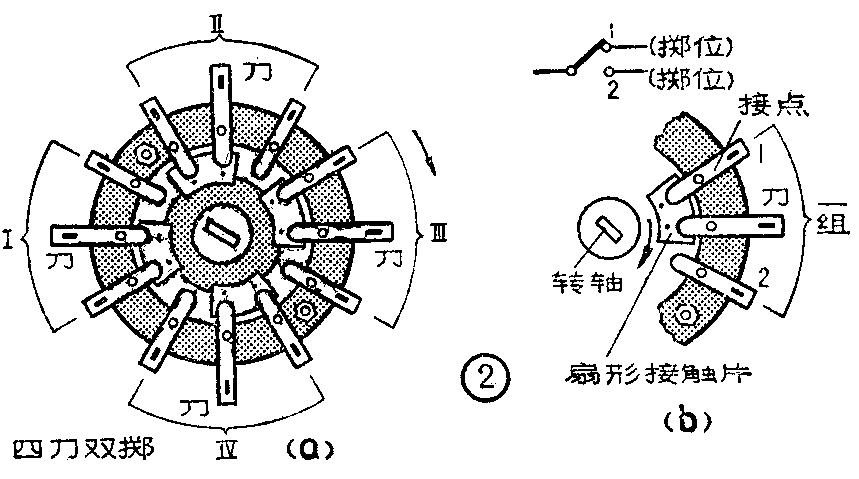

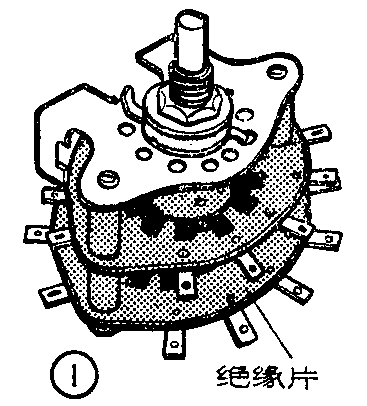

常见的旋转式波段开关的外形见图1，它是在金属支架上固定一个（或多个）绝缘片，每一绝缘片的圆周上按12等分平分，并装上12个触点（也可少装几个）。支架中心装有转轴，它可带动扇形接触片旋转，通过接触片使固定在绝缘片上的某两个触点相连接。旋转部分装有滚珠，它与凹坑配合，保证开关定位准确。图2（a）为某波段开关的一层绝缘片，为了说明问题，先画出其中的\(\frac{1}{4}\)部分，见图2b。它上面有三个触点，如图所示位置，中间的那个接点通过扇形接触片与接点1相连；当转轴带动扇形片顺时针方向转动一格时，中间接点与接点1脱离，并通过扇形接触片与触点2相连。由上所述，我们可以看到中间那个接点始终与扇形接触片相连，它可与相邻的接点相连或分离，我们称它为刀，相邻的接点1、2称为“掷’或“位”，这三个接点组成一组开关。如果我们把电路中需更改的点接到刀上，需要切换的电路接到掷上，这样就可达到转换的目的。同理图2a绝缘片上12个接点可分成四组，每三个接点为一组，处于每组中间位置的接点为“刀”。这四个独立的刀，它们是连动的，每个刀可分别转换到两个位置上，称四刀二掷，记作4D2W也可写成4×2。同理，图3a中12个接点也可分成四组，其中较长的四个接点称为刀，也是四刀二掷开关。图3b为双刀五掷开关，图中只画出一只刀和W\(_{1}\)、W2、W\(_{3}\)、W4、W\(_{5}\)五个掷位，另一刀和五个掷位与此相同。在电路图中，为了表示连动，可以把开关的多个刀画在一起，见图4a，也可以把各刀分散开画在适当位置，并用平行虚线连接起来，如图4（b)。连动的意思是各刀同时转换位置，例如图4a所示，Ka、K\(_{b}\)、Kc、K\(_{d}\)分别与接点1、3、5、7相连接；当转换时，各刀一起动，他们将转换到与2、4、6、8各接点连接。
选用
旋转式波段开关的规格有好几种，如何选择，根据什么来选择呢？首先要熟悉自己将要制作的电路的功能和基本要求。一般是依据下列两个条件来选取：①有几处变更点——要求有几个“刀”；②有几种电路等待切换——要求有几个“掷位”。如电子管收音机中转换波段的时候，需要改变下列几处：①天线线圈，②调谐线圈，③本振线圈；④本振抽头或反馈线圈等四处。所以要用四刀型的开关。常见的中、短波电子管收音机用四刀双掷开关。具有中波、短波I、短波II的三波段电子管收音机，要用四刀三掷开关。

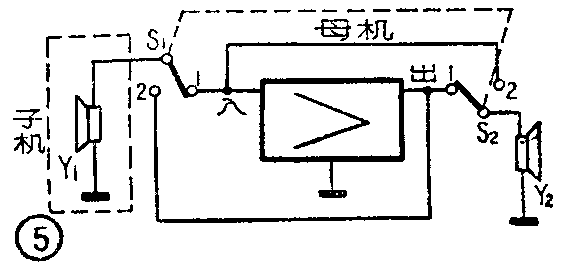

下面再举一个有线对讲机使用波段开关的例子。有线对讲机基本上是一个低频放大器电路，输出端用扬声器，输入端用扬声器代替话筒。母机、子机的扬声器交替处于话筒或扬声器地位，就可以完成通话任务。如果有一个共同地线，再用双刀双掷开关，就可以把两只扬声器交替接到母机的输入、输出端，如图5所示。(杨名甲)
