业余无线电爱好者在组装或修理无线电作品时，总把电烙铁烧着，然而用它焊接的时间却很少，大部分时间空烧着不用，不仅费电，而且容易把烙铁头“烧死”。另外，市售的烙铁头子焊细小机件嫌太大，不便焊接。这里介绍一种自制电烙铁，它焊接时迅速烧热（约3秒），使用方便，不焊时便切断电源，大为省电。
一、工作原理

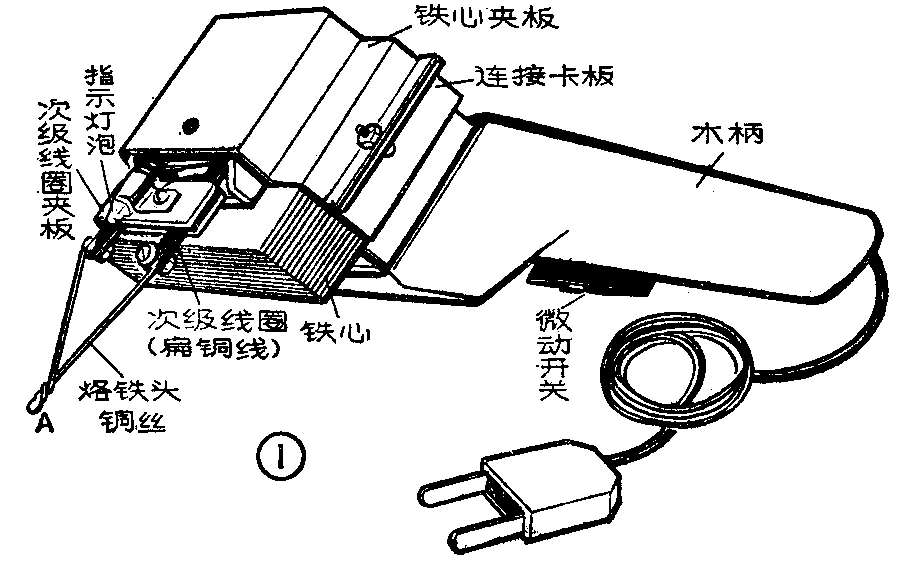

电源变压器的次级线圈是不允许短路的，否则将产生高温把变压器烧毁。但这种有害的现象却可加以利用，变有害为有利。我们用4×2.5mm\(^{2}\)的扁铜线绕次级线圈，而扁铜线允许短时间通过大电流，这样虽然产生高温也不致于烧坏线圈。将这种次级线圈短时间短路产生的高温，通过一段φ0.8mm的铜线传出来，就可利用它来作焊接用。这种电烙铁的全貌见图1。A点就是用来焊接的“焊铁头”。下面分别叙述各部分的制作方法。
二、部件制作

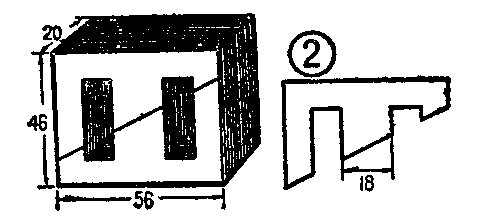

1．铁心：采用E字形高硅片作铁心、中心柱宽18mm，叠厚20mm，见图2。铁心大小要合适，过大使用不方便，过小不易制作。建议选用中心柱截面积在25×25mm\(^{2}\)到19×l9mm2范围内的铁心比较合适。
2．线圈骨架：我们采用0.5mm厚的层压绝缘板，也可用厚些的绝缘硬纸板，按图3（a）(b）（C）形状及尺寸各作两块，然后咬合在一起，用胶粘牢成（d）所示骨架。
3．绕线圈：绕制方法参看本刊1980年第1期。初级用φ0.13mm高强度漆包线，共绕1900～2000圈，每层用绝缘纸隔开，如无绝缘纸，用牛皮纸也可以。两个引出线要和线圈的两头焊好，并设法固定，不使活动，否则长期使用发生断路难于修理。如利用旧变压器拆下的线绕制，必须保证无漆皮剥落现象，否则易造成短路危险。次级线圈用4×2.5的漆包扁铜线绕3～4圈，两端要留出约5cm，作为引出线，并在两端头上各打一个φ2mm小孔。如无此扁线，也可从废调压器上拆用，只要有足够的截面积，能通过很大的电流。在绕次级扁线之前还要用φ0.12mm漆包线绕30圈，作为点指示灯用的线圈，其电压为2.5伏。初次级线圈之间要垫绝缘纸。绕完次级要多包几层绝缘纸。
初次级线圈绕好后，应该用万用表测一下是否有断路。

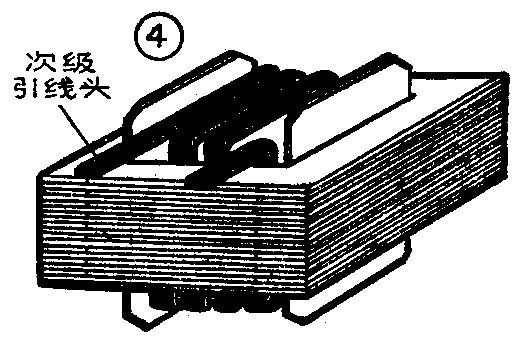

将上面做好的线圈内插入铁心整个变压器就做成，如图4。如出现空隙，可再插入一些铁心片。变压器完成后应通电检查一下指示灯线圈的电压，如不符合要求，应拆下重绕。

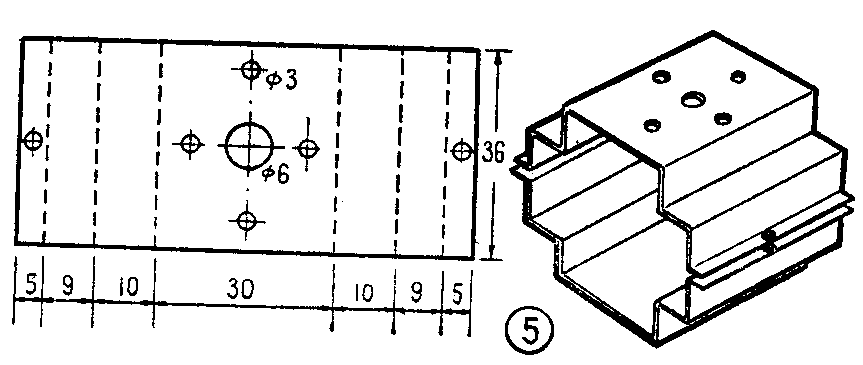

4．连接卡板：用φ0.3～0.5mm厚的较薄铁板按图5尺寸制做两个连接变压器与木柄的卡板。在一块卡板的底部打一个φ6mm圆孔，作为电源线的通孔，四周再打四个φ3mm小孔，以便用木螺丝钉与木柄相连。

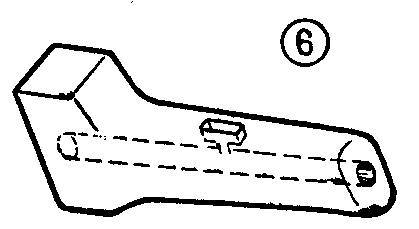

5.木柄：选取无节的木料，最好是红松或椴木，刨成长方体，加工成图6所示样子，以便手持。木柄腰部挖一小方槽，用于安装微动开关。在木柄端面中央与连接卡板中心圆孔相对的位置打一个φ8mm孔，打穿到另一端头，以便穿电源线之用、如图中虚线所示。
6．烙铁头：用两块小的绝缘层压板按图7做两片小夹板，A、B两点打两个φ3小孔，用φ3mm带母螺钉夹住扁线。
用φ0.8mm左右铜线（如用漆包线将漆皮剥落干净，弯成图8的样子，A点就作为烙铁焊头，铜线两头与扁铜线用螺钉接好。
找一个25伏聚光灯泡的灯口，并用一小块罐头盒皮将灯固定在上述烙铁头小夹板上。
三、组装
先将连接卡板用木螺钉固定在木柄上。将电源线从木柄的底部穿入，其中一根直接和初级线圈一个引出线连接，另一根串接微动开关后接到初级另一引出线头上。连接处要用胶布妥善包好，保证绝缘良好不漏电。接好之后用变压器的上、下卡板将变压器卡住，用螺钉拧牢，将2.5伏次级线圈两条引线焊在灯口的两点上，然后安上小灯泡。最后将电源线接上插头，就全部安装好了。
下一步进行试焊与调整。将插头插到有保险的电源接线板上。接通电源后按一下微动开关，这时小灯泡应亮。接着将烙铁头放在焊油内，按下开关，在1—2秒内烙铁头上应冒烟。再用松香焊锡丝试验，如3秒钟内能熔化焊条，说明已经成功。如时间长达10秒还不熔化焊条，就要检查烙铁头与扁铜线是否接触良好，可将接触部分用细砂纸打磨后再试。最后调整一下聚光小灯泡，使亮点正好照在烙铁头的端部。
四、注意事项
1．组装或试验时要认真检查绝缘情况，注意安全。
2．烙铁头上的铜线要经常更换。铜线与扁铜线的接触部分要保持良好的接触。接触不良会使温度降低，以致不能焊接。
3．每次焊接时间不要超过10秒。(孟祥滨 温玉祥)
