一般的遥控模型，多是通过继电器去变换模型动作。由于继电器价格较贵，且在边远地区不易买到，为此，我们实验使用图1电路，就省掉了继电器，这种电路也能使模型（车、船）作前进、后退或者左转、右转两种动作。
图1电路仅仅给出了接收机中检波及后面的电路，检波极前面的电路与其它接收机电路相同，制作者可根据情况自选。

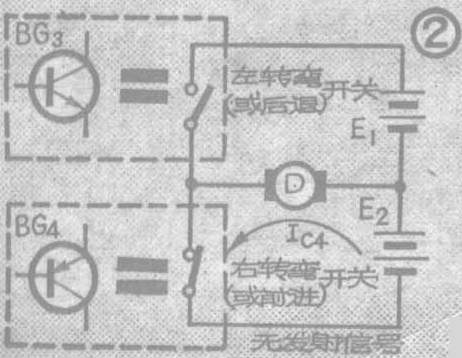

图中D\(_{1}\)为检波二极管，BG1工作在开关状态，BG\(_{2}\)、BG3、BG\(_{4}\)等组成一般的“OCL”电路，只不过负载不是扬声器而是电机。当发射机未发射信号时，接收机处于静态状态，这时无检波信号输出，BG1截止，BG\(_{2}\)导通饱和，BG3截止，BG\(_{4}\)导通饱和。电路等效为图2所示，电机由电源E2供电，电机旋转。如果我们把电机此时的旋转方向定为顺时针方向，且模型作右转（或前进）开关。

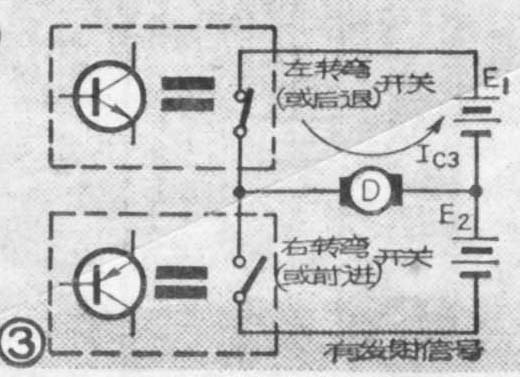

当发射机发射等幅信号时，信号经装在模型中的接收机放大、检波，就有足够高的直流电压输出，此时BG\(_{1}\)导通饱和，BG2截止。BG\(_{3}\)导通饱和，BG4截止。这时电路等效为图3，电机改由E\(_{1}\)供电。因流过电机的电流方向变了，电机逆时针旋转，作左转弯（或后退）动作，此时BG3相当于左转弯（或后退）开关。图中，电容C\(_{2}\)用来抗干扰的，把短暂的脉冲信号旁路，以免引起电路误动作。
由于这种电路只要发射机发出等幅信号就能操纵模型的动作，所以发射机电路可以大大简化。此外，模型作右转弯（或前进）动作时，发射机处于关机状态，因此发射机也省电了。
图1中的元器件无特殊要求，BG\(_{1}\)～BG4的β值大于50即可，要求各管的饱和压降V\(_{ce}\)应尽量小。电机的工作电压为1～3伏，工作电流约为50mA。
由于晶体管均工作在开关状态，因此电路调试很简单。若是元器件良好，一般安装后就能正常工作。调试时，静态的BG\(_{1}\)的Uce约为0.7伏，BG\(_{2}\)的Uce≈0.3伏，此时电机应朝一个方向旋转。然后用导线将BG\(_{1}\)的c、e极短路，相当于有了发射信号后BG1导通状态，应见到电机朝另一方向旋转。去掉短路线，电路就可投入使用。
对于发射机、接收机，读者可自行选取或设计。（陈银德）
