PM－l型高频调谐器的原理，本刊在1980年第12期中，曾作过详细介绍。现将该调谐器在使用中常见的故障及其修理方法介绍如下，供修理的同志参考。
无图、无声
高频调谐器引起无图无声故障后会在光栅上出现很密的噪声雪花点；如果开大音量电位器，喇叭里将出现咝咝的噪声。
有雪花点及噪声出现，说明调谐器中的高放管及混频管均能正常工作，故障发生在振荡级，使电视信号无法进行差频，得不到中频信号，造成无图、无声故障。
首先应检查PM－1型高频调谐器第2脚上的电压（即振荡管的工作电压），看是否为12V。由电路原理可知，振荡管的12V工作电压是由第2脚引入的。经过R\(_{35}\)、R34加到该管的发射板上，同时经过R\(_{35}\)、R33及R\(_{32}\)加到基极上。正常工作时，各极电压如图1所注。否则就会使振荡管停振。若上述电压正常，则应检查第10脚上的调谐电压。此电压的变化范围为0～30V。电调谐式调谐器，主要依靠调谐电压的变化，使加在变容二极管上的电压发生变化，从而改变电容量，达到调整频率的目的。如果没有调谐电压，就无法接收到各种不同频率的信号。但是调谐电压正常时，还要着加在变容二极管上的电压是否符合正常要求。因为调谐电压经过L27、R\(_{21}\)、R39、R\(_{31}\)加在振荡级的变容二极管D14的负极上，如果C\(_{63}\)、或C73严重漏电，都会使加在D\(_{14}\)上的电压降低，所以也无法使振荡器正常工作，因此也就无图无声。
灵敏度低
电视机接上天线后，能收到图象和伴音，但图象背景雪花干扰很严重，而且伴音中混有严重的咝咝声。当把天线拔掉后，图象及伴音一点也收不到了。
一般晶体管电视机调谐器灵敏度降低的原因，往往是AGC电路发生故障造成的。该机灵敏度降低也常常是由于AGC电路故障引起的。由于该调谐器使用低噪声、超线性的高放管，所以采用了PIN衰减器的AGC电路。具体检查方法是：先用500型万用表R×100档测量TDA1053三个二极管的正向电阻，一般应在900Ω左右。如果正向电阻增大了，说明正向导通有困难，电视信号不能顺利通过D\(_{4}\)到达高放管。再用500型万用表10V档分别测D4正、负极对地的电压，正极的电压应比负极大0.6V以上，该管才能导通。最后，将外接天线接在D\(_{4}\)的负极上，如果接收到的图象有明显改善，则说明这个电子衰减器已经损坏。
解决的办法是换用一个新的PIN衰减器，如果没有备件，用一个1000P的瓷介质电容器并接在D\(_{4}\)两端，就可继续使用。
跳台
电视机在接收某一频道的电视节目时，图声均正常。但过一段时间后，图声都没有了。如果增高调谐电压（即将预选器中的可变电阻器向频道高的方向调节）后，又能继续收到图声，但过一段时间后，又收不到了。
造成这种故障的原因，主要是调谐电压部分有故障。电调谐式调谐器，当加在变容二极管上的反向电压变化不定时，本振的振荡频率也跟着变化。这种故障多数是因为变容二极管的反向电阻发生变化，或者是退耦电路的旁路电容器漏电造成的。
检修的方法是：用50O型万用表R×10K档，测量调谐器给10脚对地电阻，当红表笔接地，黑表笔接10脚时，电阻应无穷大。如测量有电阻或电阻值变化不定，应逐个测量变容二极管的反向电阻，正常时都是无穷大。其次再测量旁路电容器C\(_{47}\)、C48、C\(_{45}\)、C72、C\(_{73}\)、C63等的漏电电阻。
有时用测量电阻的方法检查，均正常，当加上调谐电压使用一段时间后，才出现频率变动的情况。要先确定第10脚输入的电压是否有变化，可将高频调谐器拔下，测量底板上的第10脚电压，看是否有变化。也可能是外电路的旁路电容漏电所造成的，要加以区别。正常情况下，调谐器的调谐电压，对于不同的频道，有一定的数值。在上海地区，接收五频道时，调谐电压为17V左右，八频道时，调谐电压为9V左右，如果不在这些电压范围内收到正常的图声，将会使调谐器的频率特性变坏，以致使灵敏度降低。
收不到某一个频段里的节目
电视机在接收VHFIII（6～12频道）及UHF（21～62频道）频段时，均正常，唯独在接收VHFIII（1～5频道）频段时，收不到节目。
电视机能收到VHFIII及UHF频段的节目，说明调谐器内部的各个元器件是正常的。不能收到VHFIII频段的节目，这说明加在调谐器上的工作电压不正常，由于某个元件损坏，使调谐器始终工作在VHFIII频段里。

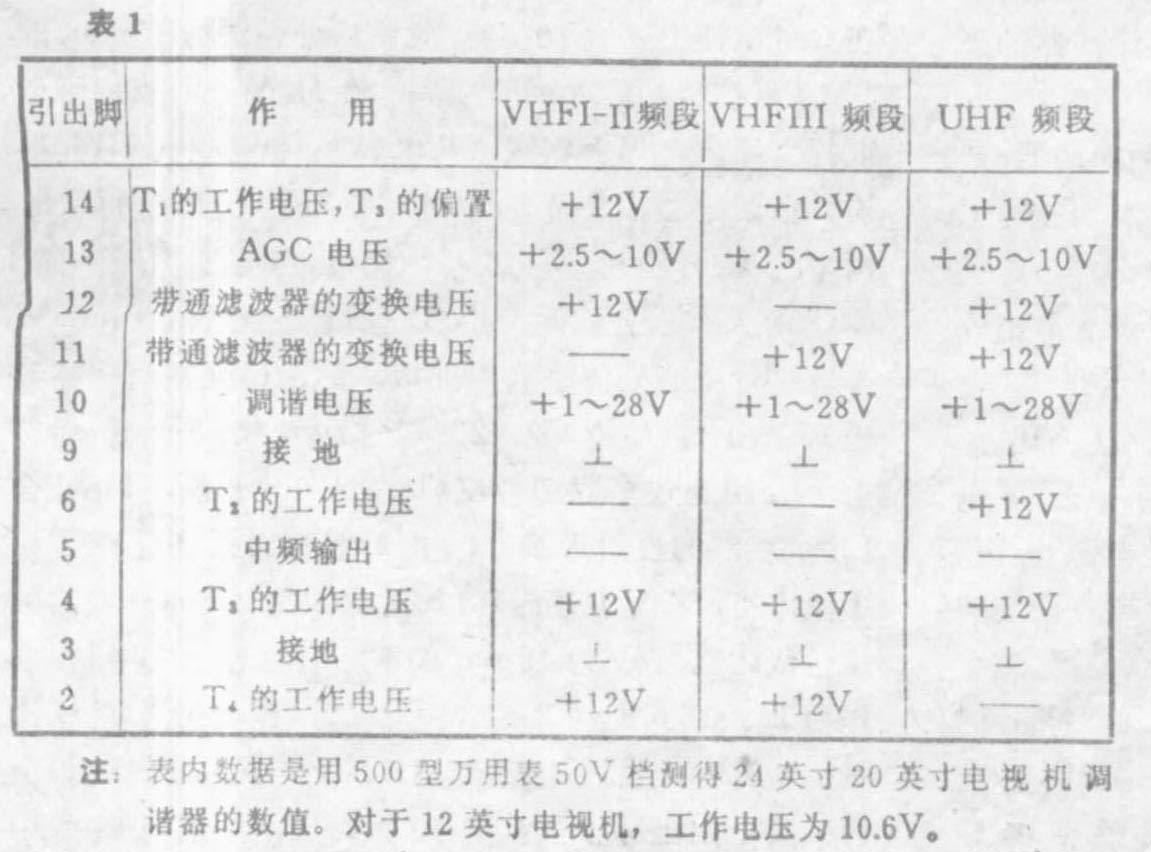

检查方法是：首先检查各引出脚的工作电压，特别是12和11脚上的电压，看是否在变换预选器的频段时，该脚上的电压也跟着变化，具体变化情况可参考表1。再用万用表R×100档测量预选器与调谐器之间的隔离二极管D\(_{614}\)～D618，特别是D\(_{616}\)的反向电阻值，如图2所示。看是否为无穷大。如果测量有一定的电阻值存在，就会引起这种故障。由表1可知，当调谐器工作在VHFI-II频段时，调谐器的第11脚上没有电压，所以调谐器内的开关二极管D2、D\(_{11}\)、D12、D\(_{15}\)都处于开路状态。如果由于D616漏电或击穿，使第11脚上加上了12V电压，这样D\(_{2}\)、D11、D\(_{12}\)、D15就加上了正向电压而导通。结果就使调谐器工作在VHFIII频段内，当然也就收不到VHFI-II频段内的节目。（吴纪祥）
