编者按：随着广播电视事业的发展，彩色电视机越来越多。为了帮助广大爱好者和维修工作者搞好彩色电视机的维修工作，我们将陆续介绍一些彩色电视机（包括国产的和进口的）的维修经验，供大家参考。欢迎涌跃投搞。
现以金星牌C\(_{4}\)7－312型晶体管彩色电视机为例，介绍一下无彩色故障的检修经验。

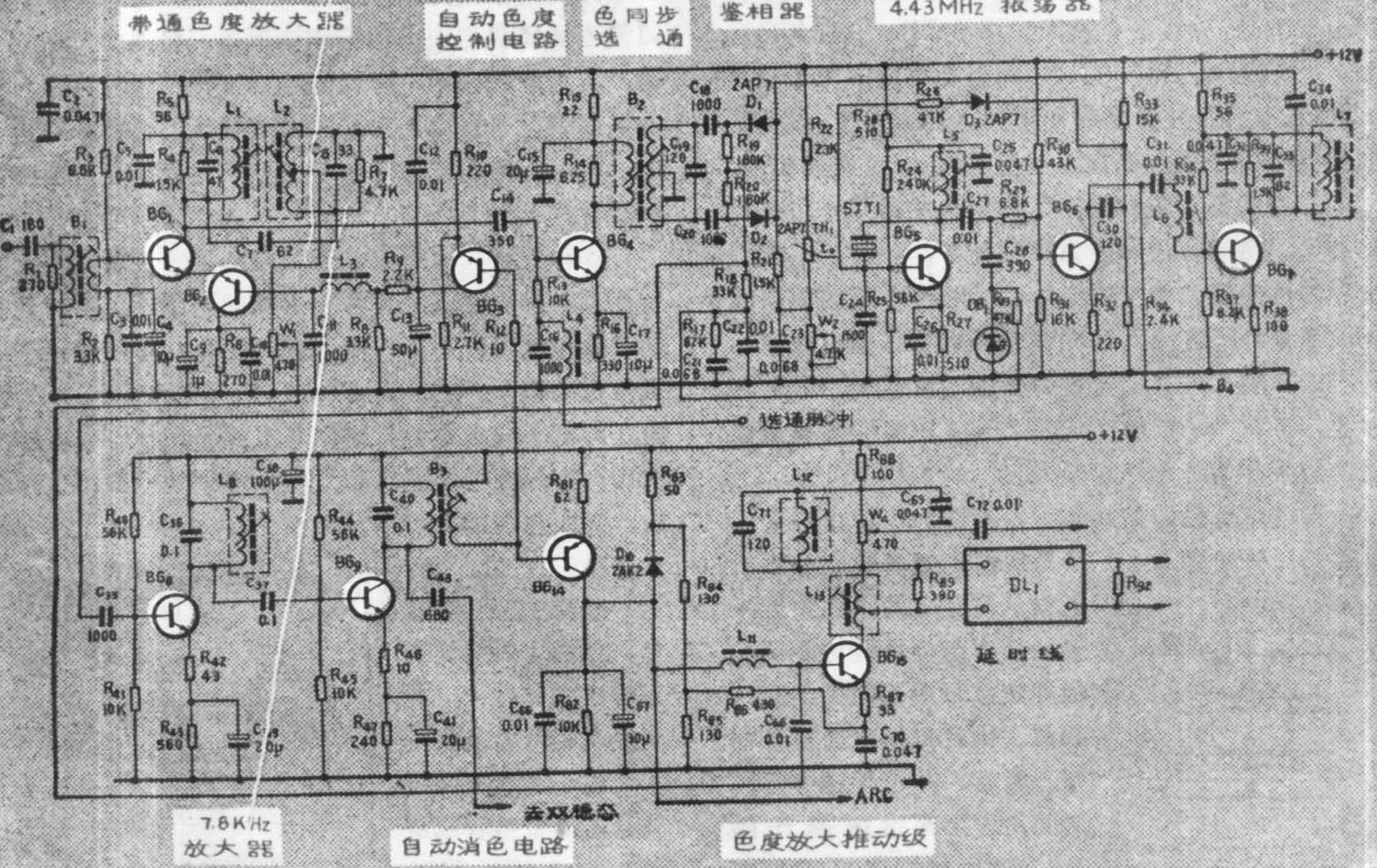

彩色电视机无彩色故障，除了通道频率特性变坏引起外，一般都发生在解码电路。在解码电路中，无彩色故障又常发生在带通色度放大器、付载波恢复电路及其辅助电路中。金星C\(_{4}\)7－312晶体管彩色电视机的解码电路如图所示。
从电路图可以看出，这几部分电路之间联系紧密，其中任何一部分电路发生故障，都会使色通道的工作发生异常，致使电视机出现无彩色的故障。
为了能迅速、准确地找出无彩色故障的部位，必须掌握正确的检修步骤和方法。根据我们的经验，在检修无彩色故障时，要特别注意观察显象管的光栅。

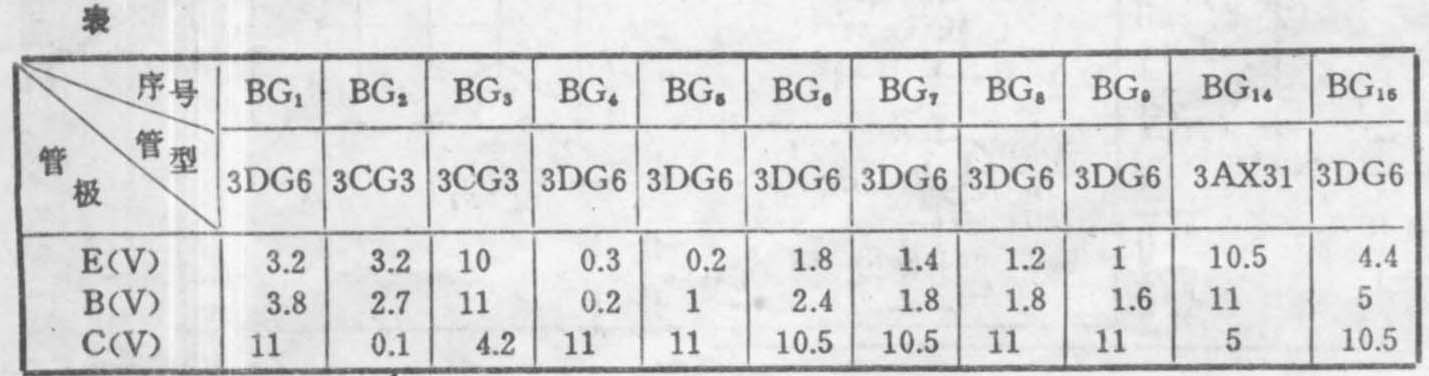

1．显象管的光栅呈现偏紫或偏绿的底色。这说明引起无彩色故障的部位在443MHz压控振荡器，或在付载波放大电路中。这时候应重点检查晶体管BG\(_{5}\)、BG6的各极电压及电路元件。在正常情况下，各晶体管的各极电压见表。常见的故障部位有：三极管BG\(_{5}\)或BG6损坏、晶振线圈L\(_{5}\)断线或振荡回路严重失谐、变容二极1不良、晶体SJT\(_{1}\)损坏等。
2．显象管光栅的底色呈现白色。这时可用万用表测量消色管BG\(_{14}\)集电极电压，工作正常时，该电压应为5伏左右。如果测量该点电压正常，则无彩色故障一般发生在色度放大推动级BG15。常见故障部位有：三极管BG\(_{15}\)损坏、色饱和电位器W1断开、延时线匹配线圈L\(_{13}\)或电感L11断线。若测量BG\(_{14}\)集电极电压比正常值低（约2伏左右），这时可用一根导线临时将二极管D10短路（待故障排除后再去掉），也就是将D\(_{1}\)0负极上的4伏左右的电压强加至消色管BG14的集电极。在这种情况下，电视机就会出现下述四种不同现象。根据这四种不同现象，就可以判断出故障的大体部位。
（1）由原来无彩色变为彩色正常。这种现象说明故障发生在自动消色电路。常见的故障部位有：三极管BG\(_{14}\)坏、电阻R84损坏等。
（2）由原来无彩色变为有彩色，但彩色不正常。这种现象一般说明故障发生在7.8KHz放大电路。常见故障部位有：晶体管BG\(_{8}\)或BG9损坏、7.8KHz谐振线圈L\(_{8}\)或输出变压器B3断线。
（3）彩色既不正常又不同步。遇到这种情况时，可通过测量选通管BG\(_{4}\)的基极电压来判断选通脉冲是否加到了选通级，BG4基极电压的正常值为0.2V左右。如果测得BG\(_{4}\)基极电压为零伏，则说明选通脉冲未加到选通级。常见的故障部位有：电感L4断线、C\(_{16}\)击穿短路等。如果测量BG4基极电压正常，故障就可能出在色同步选通级或鉴相电路。常见的故障部位有：晶体管BG\(_{4}\)损坏、二极管D1或D\(_{2}\)不良、鉴相变压器B2断路等。
（4）仍无彩色。这种情况下，故障一般发生在带通色度放大器或者是自动色度控制电路。常见故障部位有：三极管BG\(_{1}\)、BG2或BG\(_{3}\)损坏、带通线圈L1或L\(_{2}\)断线。
以上介绍的仅仅是用万用表检修无彩色故障的一般方法和步骤。在有条件的情况下，最好借助于示波器等仪器来寻找故障。利用示波器观察电路中电波形的正常与否，可以迅速确定故障的具体部位。这样比用万用表检查故障要方便得多。（赵建设）
