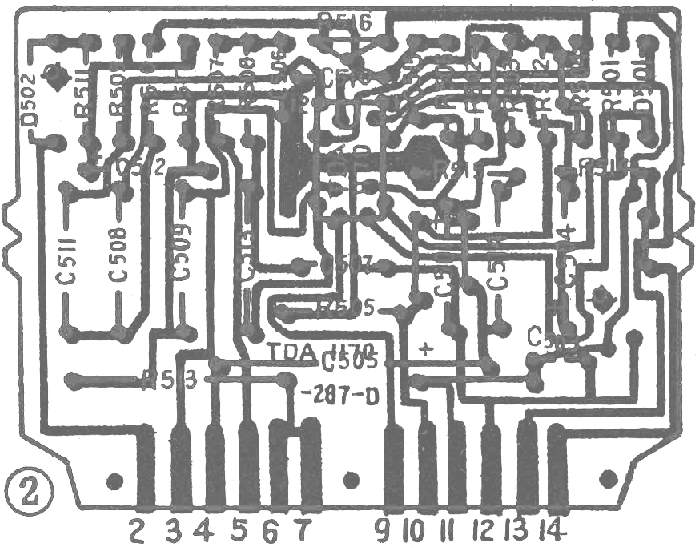

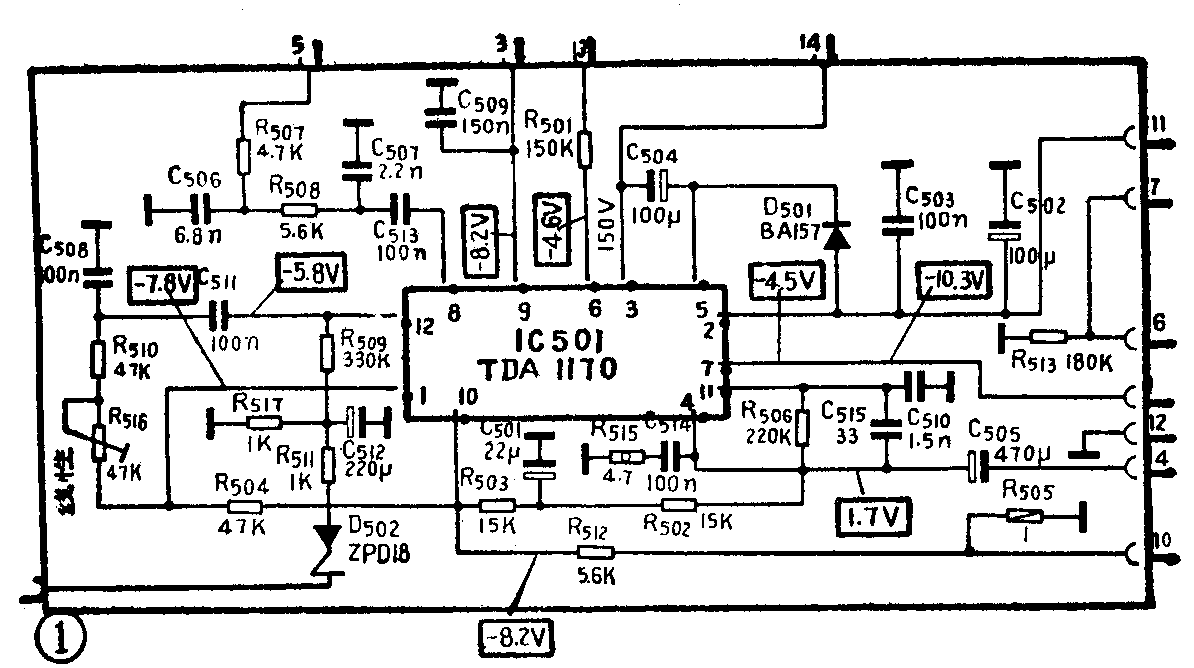

在匈牙利TC1612型黑白电视机中，场扫描部分是一个独立的组件。它由一块集成电路IC501（TDA1170）及有关外围元件所构成。场扫描组件完成了整个场扫描级所有的功能，其中包括场振荡、锯齿波发生器、缓冲级、电压放大级、功率放大级以及场同步放大电路。场扫描组件的电路图见图1，印制电路板图见图2。下面主要介绍集成电路TDA1170的工作原理及其外围元件的作用。

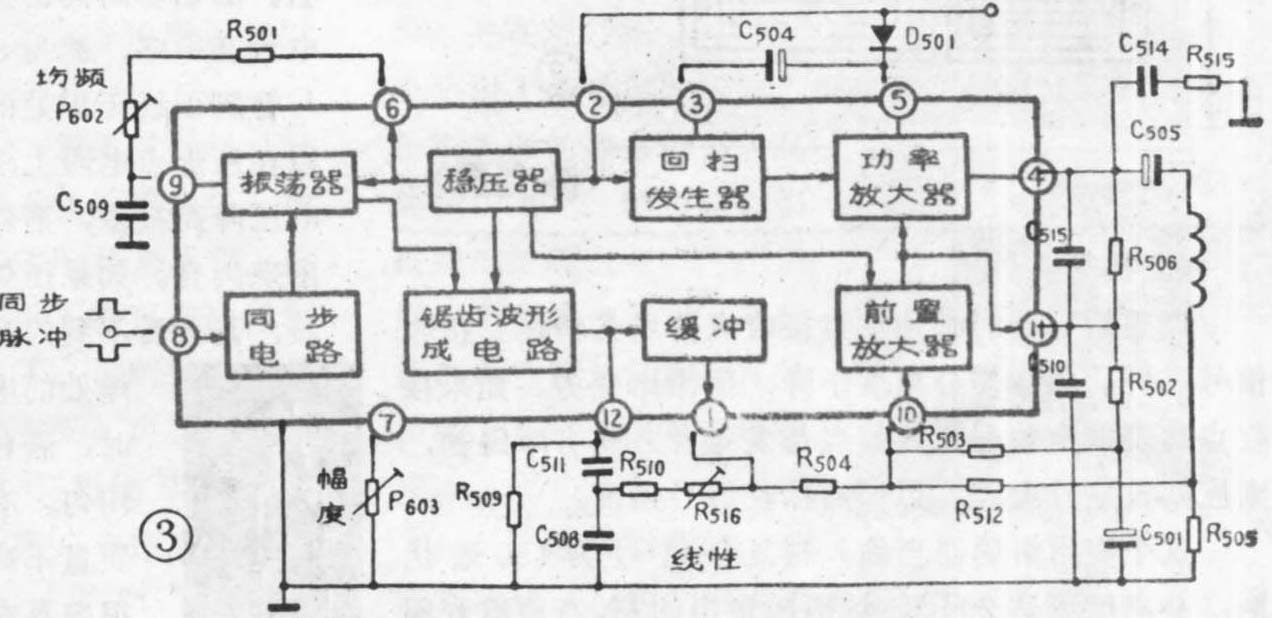

组件中集成电路TDA1170的内部组成方框图见图3。
由同步分离组件送来的同步脉冲，由场扫描组件的第5脚经R\(_{5}\)07、C506及R\(_{5}\)08、C507，两级积分电路，分离出场同步脉冲，通过电容器C\(_{513}\)送到集成电路IC501的第8脚，再经集成电路内的同步电路用以控制场振荡器。振荡器对两种极性的同步信号进行触发都能正常工作，同步脉冲的幅度可在1伏至12伏范围内变化。场振荡器的振荡频率由接在IC\(_{5}\)019脚及6脚之间的C509、R\(_{5}\)01及场频调节电位器P602组成的时间常数电路所决定。场振荡信号送入锯齿波形成电路，锯齿波的幅度可通过7脚再经组件9脚外接的P\(_{6}\)03电位器进行调整。接在12脚上的电容C511及串接的C\(_{5}\)08是锯齿波形成电容，它们与R509、R\(_{51}\)0及线性调节电位器R516等组成积分电路，将锯齿波电压的积分波形与锯齿波电压相叠加，形成上翘的波形，作为线性校正用。
偏转线圈上串接的小阻值电阻R\(_{5}\)05与R512一起构成一个电流负反馈电路，也是作为改善场线性用的。
锯齿波电压经缓冲级及前置放大级放大后，送到功率放大级。最后，将放大后的信号，由4脚输出经C\(_{5}\)05再经组件的第4脚加到偏转线圈。
集成电路内还有一个回扫发生器，这个发生器由D\(_{5}\)01、C504倍压整流供电，使逆程期间加到偏转线圈的电压为正常电源电压的二倍，这就保证了逆程脉冲具有足够短的逆程时间。组件电路中的D\(_{5}\)02、R511、R\(_{517}\)、C512组成一个补偿电路，使场幅度经常保持稳定。
TDA1170集成电路各接线脚功用见图4，其各脚的电压参考值见表1。

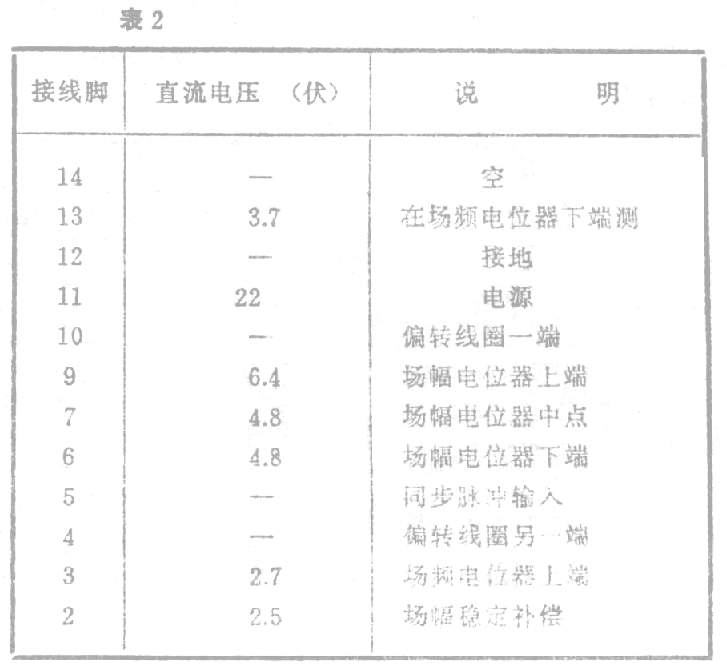

场组件的各接线脚的功用及直流电压参考值见表2。(姚国治)
