作用
在接收彩色电视节目的过程中，由于接收电场强度的变化，传输的不稳定，或者由于本机振荡频率漂移、图象中频放大器增益的变动以及频道选择器（高频头）调谐不准确等等原因，往往会引起图象的色饱和度发生变化，使图象不清晰，颜色忽深忽浅甚至忽有忽无。因此，在彩色电视机中，必须采用自动色度控制（ACC）电路，以便使得色度信号的幅度保持稳定。由此可知，ACC电路实际上是色带遍放大器的自动增益控制电路。
读者也许会问，在彩色电视机中，既然已经有了自动增益控制（AGC）电路，为什么还要采用ACC电路呢？这是因为AGC电路的作用，只能对高频头的高放级和图象中频放大级自动地进行增益控制，使彩色全电视信号的幅度（主要是亮度信号）稳定，但它却不能保持色度信号幅度的不变。因为4.43MHz副载波是处于视频频带（0～6MHz）的高端，色度信号容易受到压缩，导致了色度信号幅度的减小，色饱和度下降。由于亮度信号的幅度是稳定的，色度信号幅度一旦有变化，就破坏了色度信号和亮度信号的比例经常地保持在规定的数值，造成彩色图象失真。所以在彩色电视机中，ACC电路是不可缺少的辅助电路。
工作原理

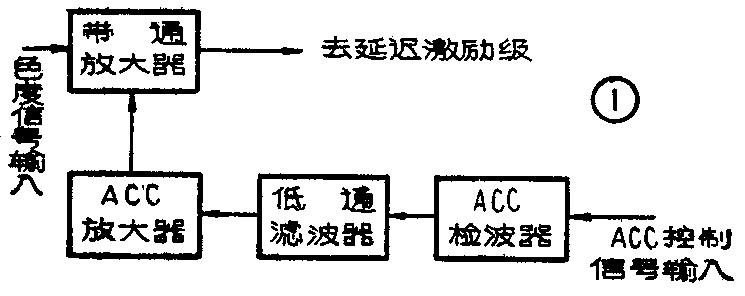

如何实现自动色度控制呢？通过图1所示ACC电路原理方框图，就不难了解。简单地说，就是用一个随色度信号幅度变化的电压，去控制带通放大器的增益。即当输入到带通放大器的彩色信号幅度增大时，使这个放大器的增益自动降低；而彩色信号幅度减小时，放大器的增益自动提高，保持带通放大器输出的色度信号幅度不变。
ACC控制电压可以由色同步信号产生，也可以用7.8KHz识别信号产生，因为这两种信号都能反应色度信号幅度的变化。
为了完成自动色度控制作用，首先需要把ACC控制信号（即色同步信号或7.8KHz识别信号）进行检波，再经过低通滤波器去掉交流分量，用检波后得到的直流电压去控制ACC放大器，进而再去控制带通放大器的增益。
实例

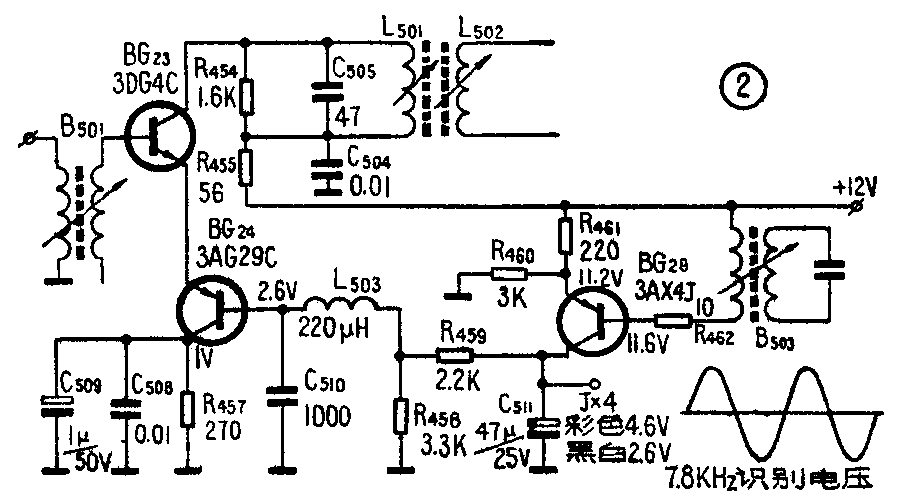

图2是北京牌834型彩色电视机的自动色度控制（ACC）实际电路，它是采用7.8KHz识别信号产生ACC电压的。ACC放大器是由晶体管BG\(_{24}\)构成，它被串接在带通放大管BG23的发射极。因此，BG\(_{23}\)的导通情况，就受经BG24加到其发射极的ACC电压控制。现将它的控制过程说明如下:
我们可以把BG\(_{24}\)理解成是接到BG23发射极的一个“可变电阻”。当ACC电压变化时，就改变了BG\(_{24}\)的内阻，即“可变电阻”发生变化。所以BG24的内阻变化，也就改变了BG\(_{23}\)的电流负反馈量的大小。由于该电路是反向ACC电路，因此当负反馈作用增强时，BG23的集电极电流减小，带通放大器的增益下降；反之，负反馈作用减弱时，集电极电流增加，则带通放大器的增益提高。
来自识别电路的7.8KHz正弦波识别信号，通过电阻R\(_{462}\)加到晶体管BG29的基极上，由它对7.8KHz识别信号进行检波。由于要求BG\(_{29}\)在ACC电压到来之前不导通，所以BG29采用的是锗管3AX4J，静态时，其发射极电位为11.2V，基极为11.6V，处于反向偏置，处于截止状态。当识别信号负半周幅度大于|-0.7|V时，BG\(_{29}\)管导通，从其集电极输出正极性的半波整流电压，再经电感线圈L303和电容C\(_{51}\)0组成的低通滤波器，把经滤波后的直流电压加到ACC放大管BG24的基极上。当输入到BG\(_{24}\)基极上的控制电压发生变化时，BG24的集电极电流就发生相应的变化，这又使得BG\(_{23}\)的集电极电流也同样跟着变化，因而改变了带通放大器的增益。
例如：当输入到带通放大器BG\(_{23}\)的色度信号幅度增加时，7.8KHz识别信号幅度也增加，使BG29检波输出电压↑→BG\(_{24}\)的正向偏置电压上↓→BG24的集电极电流↓（BG\(_{24}\)的内阻增大）→BG23的集电极电流↓即带遍放大器的增益降低→彩色信号幅度减小；反之，当输入到BG\(_{23}\)的色度信号幅度减小时，带通放大器的增益升高。也就是说，当色度信号的幅度变化时，而由带通放大器输出的色度信号是稳定的。
该电路当输入的色度信号幅度减小20dB时，带通放大器输出的色度信号幅度变化小于3dB。因此，该电路有足够的自动增益控制范围，同时也满足了延迟激励级所需要的电平（0.5V）。(王锡城 赵顺活)
