改善纸盆扬声器的音质

🏠 首页 《无线电》杂志 1981年 🔗 第7期 🔗 第13页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 杨瑞文 🔗

要想获得高保真放音,必须有一只大顺性的低音扬声器。普通纸盆扬声器的低频放音特性虽不及橡皮边、布边、泡沫边等低频扬声器好,但经过适当处理,在一定程度上可以改善放音特性。下面介绍两项措施,可供业余爱好者参考。

一、消除中频各谷

一些纸盆扬声器,由于设计或工艺上欠佳,重发声中在中频段常有某种程度的跌落现象,俗称中频谷点。在听感上将有中频不“亮”的感觉,尤其是对那些独唱节目更为明显。产生谷点的原因是纸盆边缘阻尼不够,产生了共振,这种共振又抵消了纸盆锥体部分的发声而造成的。

为了克服这个缺点。在业余条件下,可在扬声器边缘折环处涂复一层阻尼剂。阻尼剂的配方是:

二丁脂:腊克:香焦水=10:5:2。

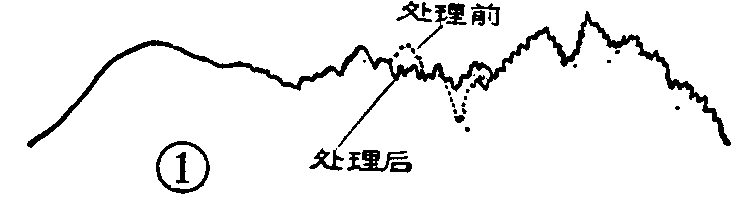

这种阻尼剂曾在我厂生产的飞乐YDT2—1219(5×7英寸)扬声器和飞乐YDTI-1016(4×6英寸)扬声器上使用,效果很明显,频响曲线见图1。上述配剂中二丁脂即邻苯二甲酸二丁脂;腊克即硝基木器清漆。

图1
图1 🔍原图 (739×217)

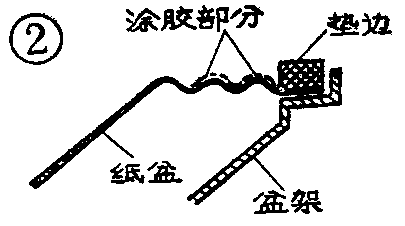

涂复办法是:用小号毛笔将阻尼剂均匀地涂在纸盆边缘最外边的二条折环上,见图2

图2
图2 🔍原图 (405×226)

软化全纸盆扬声器的边缘

我们知道,低频特性较好的大顺性扬声器,如橡皮边折环扬声器、布边折环扬声器等,其边缘都较软。为了展宽全纸盆扬声器的低频特性,在业余条件下可在纸盆边缘上涂一层软化剂。这种软化剂是上海树脂厂生产的一种821\(^{#}\)有机硅的非常规配方(即不加稀释剂,直接配制)。配方的比例是:

821\(^{#}\)有机硅:催化剂=100:(15~20)。

821\(^{#}\)有机硅又名821#含氢硅油,在催化剂的帮助下,能与纸浆的羟基作用,硅氢键聚合起来形成一种膜,这个膜则改变了纸盆的性能,使纸盆的顺性增大。

821\(^{#}\)含氢硅油配制好以后不很稳定,所以不可久放,应马上使用,用多少就配多少。催化剂多为锆、钛类化合物。我们使用正钛酸酯。

处理纸盆时,可用毛笔蘸些配制好的硅油均匀地涂在纸盆上,到纸盆背面渗出油来为止,然后阴干即可。

测试证明,经过处理后的纸盆,质量增加14%,而顺性却增大52%,因此扬声器品质因数明显下降,这对倒相箱的设计是非常有利的。在灵敏度上虽然稍有下降(但仍高于橡皮折环扬声器),但因为能在一定程度上展宽低频段,所以还是合算的。

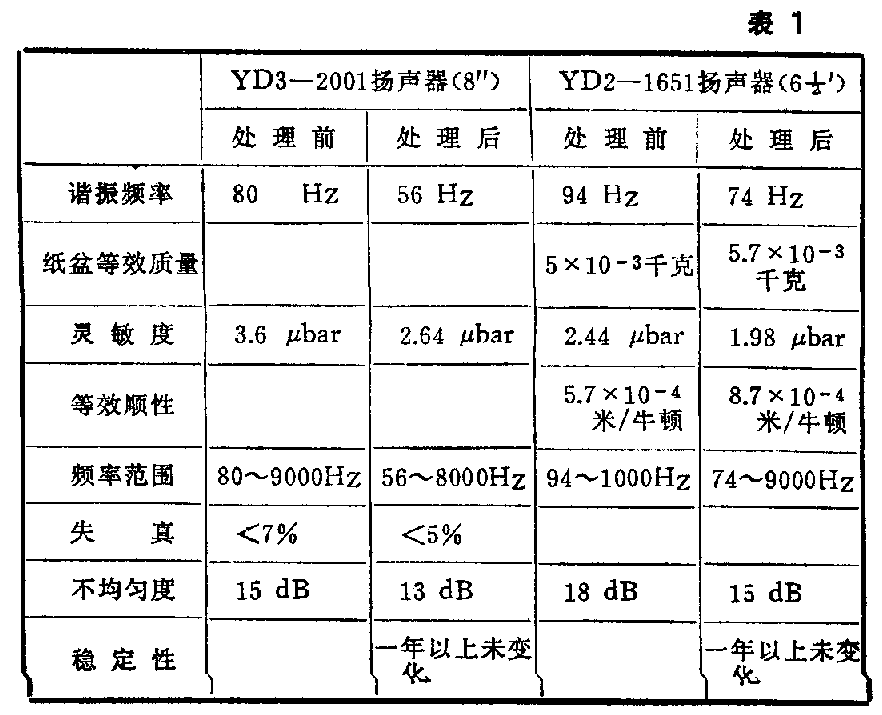

有些扬声器经处理后变化不明显,查其原因,是因为扬声器的定位支片太硬(顺性较小)。如果要在这类扬声器上作试验,必须先调换定心支片。但这类扬声器在我厂的产品中为数不多(我厂产品型号是飞乐牌),绝大多数经处理后性能有改善。表1列出了飞乐牌8英寸和6\(\frac{1}{2}\)英寸纸盆扬声器处理前后的性能比较,可供参考。(杨瑞文)

图3
图3 🔍原图 (882×715)
