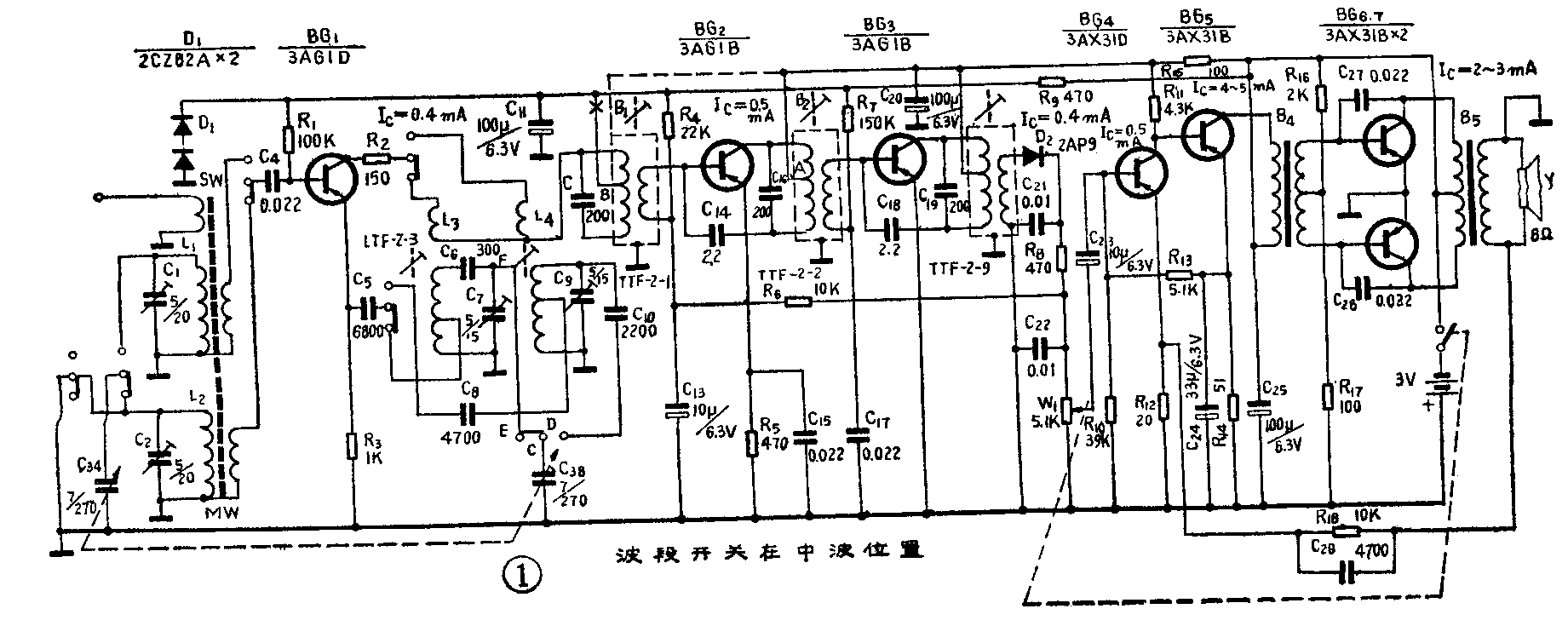

红灯797型七管二波段小台式半导体收音机是一种较受欢迎的机器。为帮助大家搞好维修，现将这种收音机的主要故障——中波停振的原因及修理方法介绍如下。该机当波段开关位于中波时，如低端只收到一两个台，而高端仅有微弱噪声；或中波整个波段均无电台，此时应怀疑本机振荡弱。此时用金属螺丝刀碰触BG\(_{1}\)的发射极，喇叭只发出极微弱的响声或根本无响声，可断定是中波停振。中波振荡线圈内部导线霉断、焊脚开路、波段开关接触不良、振荡部分的6800pF耦合电容、300pF垫整电容假焊或5／15pF微调电容损坏都会引起停振（参考图1）。如是这些毛病，经重焊或更换相应元件就可修复停振机。若上述各元件经测量完好，又无虚焊，而且BG1发射极对地电压在0.35～0.5伏之间，则应怀疑印刷电路板漏电或BG\(_{1}\)管不稳定引起的。

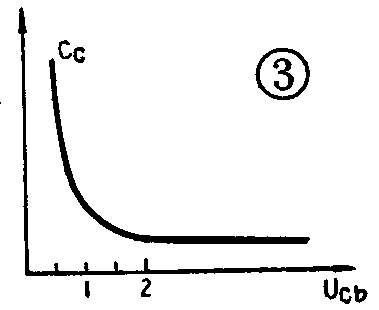

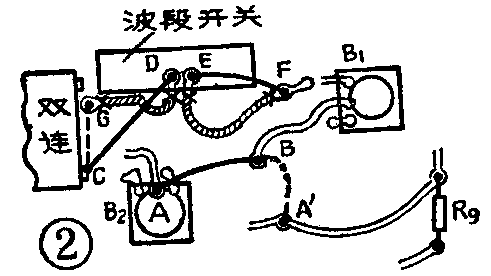

停振的另一个原因是BG\(_{1}\)供电电压偏低。可参考印刷电路的有关部分（图2）。改动前BG1的供电是通过B\(_{1}\)中心抽头到B点，通过BA′导线再到R9。改动后是将BA′导线断开，然后用AB导线使B\(_{1}\)2中心抽头连接。改动之后BG\(_{1}\)供电可达到3伏，此时BG1静态电流可从0.35毫安升到0.65毫安，工作点提高有利于振荡器稳定振荡。另外提高BG\(_{1}\)供电电压之后，使得BG1的集电极-基极之间的压降U\(_{cb}\)增大了。从图3可见随着Ucb的增加，集电极到基极之间的电容C\(_{c}\)减小了，而且交流放大倍数Kp正比于\(\frac{1}{C}\)c，Kp的增加也有利于振荡器的稳定工作，提高BG\(_{1}\)供电电压之后，振荡幅度可比原来提高20～30毫伏。但应注意，改动之后中频变压器应重新调整。

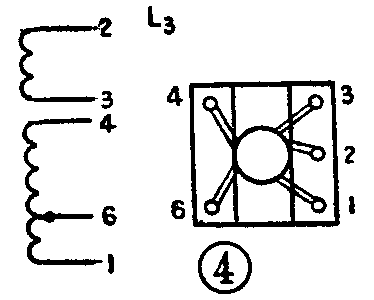

该机停振故障还有第三个原因。市场上常见的中波振荡线圈LTF2－3是按电源电压为4.5～6伏设计的。该机供电电压是3伏，而且BG\(_{l}\)的基极由D1供给，实际只有1.2伏左右。工作点低，振荡幅度弱，特别是高端只有50毫伏到90毫伏之间，容易停振。可以采用增加振荡线圈次级圈数的方法来提高振荡幅度。原来次级为8圈，参考图4，将2点烫开，接上φ0.08毫米的漆包线，在磁芯外边逆时针加绕3～4圈即可。加绕了次级圈数之后会使变频级增益降低，所以必须按上述方法提高BG\(_{1}\)的集电极供电电压。
停振的第4个原因是印刷板绝缘电阻不够，本报部分走线长而密，环境湿度大时，漏电增大，振荡电压被吸收而停振。解决办法是参考图2把E至F的铜膜除掉改用导线连接（导线不可太长）。另外，原来双连的C点用导线连到G再到D，现在用导线直接把CD连起来。图2中×——×为除去的铜膜。AB、CD、EF为导线。克服该机停振故障的另一方法是更换BG\(_{1}\)，通常可选用3AG1D、3AG1E，β选择80～100左右，工作电流选择0.4～0.6毫安。但也不能使工作点太高，否则基极一集电极电容增大，变频增益反而下降，同时造成噪声急剧增加。(邹全璋)
