（1）两电容（C\(_{1}\)、C2）串联接在100伏的直流电源上（见右图），试问，电容器C\(_{1}\)两端的电压是多少伏？这个电压能用电压表测量出来吗？

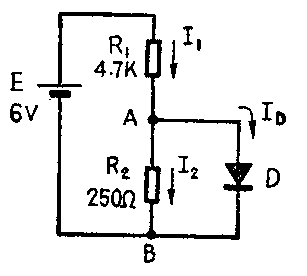

（2）按左图连接电路，其中D是硅二极管，试判断该二极管能否导通？若换成锗二极管能否导通，导通电流又是多大？
想想看答案
（1）两电容串联时，每个电容器所带的电量Q相等，根据电容的定义得C\(_{1}\)=Q／U1，C\(_{2}\)=Q／U2。两式相除则有U\(_{2}\)／U1=C\(_{1}\)／C2=200／300=2／3。所以U\(_{2}\)=\(\frac{2}{3}\)U1。又因为U\(_{1}\)＋U2=100伏，所以U\(_{1}\)+2;3U1=100伏，于是求出U\(_{1}\)＝60伏。C1上的电压用电压表测量不出来。因为电压表的内阻不可能为无穷大，当电压表与C\(_{1}\)并联时，就给C1提供了一个放电回路，储存在C\(_{1}\)两极板上的电荷将通过电压表的内阻得到泄放，所以C1两端的电压就变成了零伏。此时100伏的电源电压将全部加在C\(_{2}\) 上。（陈有卿）
（2）当判断硅二极管能否导通时，应先将硅二极管由AB两点断开，求出U\(_{AB}\)电压的大小。由图可知，UAB=\(\frac{E}{R}\)\(_{1}\)+R2·R\(_{2}\)=6;4.7+0.25×0.25=0.3V。可见，电压UAB小于硅二极管的开启电压（约为0.5V），因此将硅二极管接入AB两点时处于截止状态，不导通。锗二极管的开启电压约为0.2V，所以，如果将硅管换成锗管便能导通，并且将会把AB两点电压箝位在锗二极管的正向压降上（约为0.25V）。流过二极管的电流I\(_{D}\)=I1-I\(_{2}\)=E-UABR\(_{1}\)-UAB;R\(_{2}\)=\(\frac{6-0.25}{4.7}\)-0.25;0.25=1.22-1=0.22mA。（耿学功）
