熟悉收音机电路的人都知道，在变频、中放各级晶体管的下偏流电阻上，均跨接一个旁路电容，而在音频部分的低放和功率放大级中却不接这个旁路电容。这是为什么呢？下面通过分析电路作一简单解释。

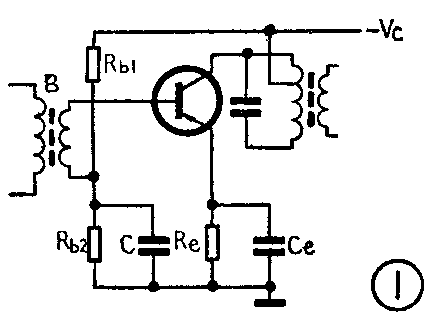

一般高频放大器的电路如图1所示。前级的输出信号通过高频变压器B输入到该级。其中R\(_{b1}\)、Rb2分别是上、下偏流电阻，C就是跨接在下偏流电阻上的旁路电容。
当不接电容C时，该放大器输入端的交流等效电路如图2。U\(_{i}\)是变压器B次级感应的信号电压，Rs是等效信号源内阻，R\(_{b}\)是Rb1、R\(_{b2}\)并联值，Ri是本级放大器的输入电阻。由等效电路看出，R\(_{b}\)与Ri是串联接入信号源电路的，R\(_{b}\)对信号源起分压作用，因此输入信号源只有一部分加到Ri上，而另一部分却被R\(_{b}\)白白损耗掉了。显然，Rb降低了放大器的增益。
若在R\(_{b2}\)上并联一个电容C，而且适当选择C的容量，使其对高频信号的交流阻抗很小，可以忽略不计，那么图2中的Rb则被这个电容所短路。这时，输入信号除了在内阻R\(_{s}\)上的损失外，全部加到了本级的输入端。显然，放大器的增益得到了提高。这就是在变频器和中放电路中，下偏流电阻两端跨接旁路电容的原因。

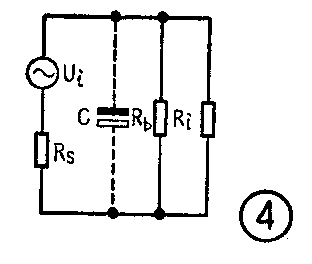

那么，为什么在低频部分的各级电路中不加这个旁路电容呢？我们先看图3所示的前置低频放大级。其输入端的交流等效电路如图4。它和高频部分的等效电路图2的不同之处是，这里偏流电阻R\(_{b}\)是与本级输入阻抗Ri相并联的，它对输入信号源起分流作用。R\(_{b}\)越大，分流作用越小，放大器增益越高。若在图3电路中并联一个分路电容（如图中虚线所示），由于其容抗值很低，势必把输入信号短路。所以前置低放级是不能在偏流电阻上并联电容的。

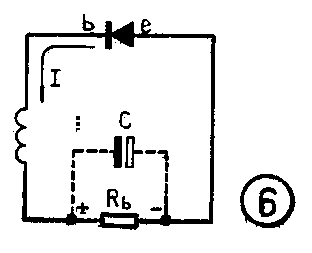

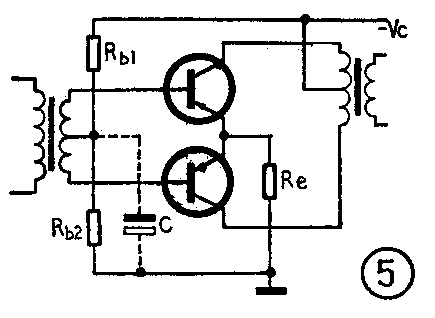

推挽功率放大级的电路如图5所示。由于输入信号通过输入变压器次级绕组加于晶体管的输入端，所以每一晶体管输入端的等效电路与图2类似，上下偏流电阻的并联值R\(_{b}\)同样与输入阻抗相串联，当然它也要损失部分输入信号，降低放大器的增益。但是，由于乙类推挽功放的每一个晶体管放大的是半波信号，所以在基极回路中，发射结作为一个二极管具有整流作用。整流输出不仅包含交流成分，还有直流成分。信号越强，该直流成分越大。假如为了避免偏流电阻带来的损耗而跨接旁路电容，直流成分就会给电容充电。这时可画出图6所示的等效电路。充电电流的方向和充电电压的极性如图中所示。可见这一电压使三极管的基极（相当于整流二极管的负极）相对于发射极（相当于二极管的正极）偏正。也就是说，使晶体管发射结趋于反向偏置。我们知道，为了减小乙类放大器的交越失真，收音机的推挽功效管一般工作在甲乙类，也就是每个管子通过偏流电阻使发射结处于正向偏置状态。显然，上述充电电压引起的反向偏置是与正向偏置电压相抵消的，所以它将破坏晶体管的正常工作点，而加大交越失真。因此功放管也同样不能在下偏流电阻上并联旁路电容。至于偏流电阻带来的信号损失，可通过选择尽可能小的阻值予以减少。(冰凡)
