市场上出售的数字式石英电子手表，亦称第四代电子手表，现在常见的除了能作月、日、周、时、分、秒显示外，还常附有秒表、闹时、微型计算器等多种功能。第四代电子手表主要有发光二极管显示（LED）和液晶显示（LCD）二类。随着生产技术的发展，它已经成为一种价廉实惠的计时工具。本文主要介绍液晶显示第四代电子手表（以下简称电子手表）的工作原理和常见故障的检修。
电子手表的结构如图1所示。它主要由CMOS大规模集成电路、石英晶体、液晶显示屏、微调电容、导电橡胶等元器件组成。一般采用一粒氧化银电池作能源，电池电压为1.5V。

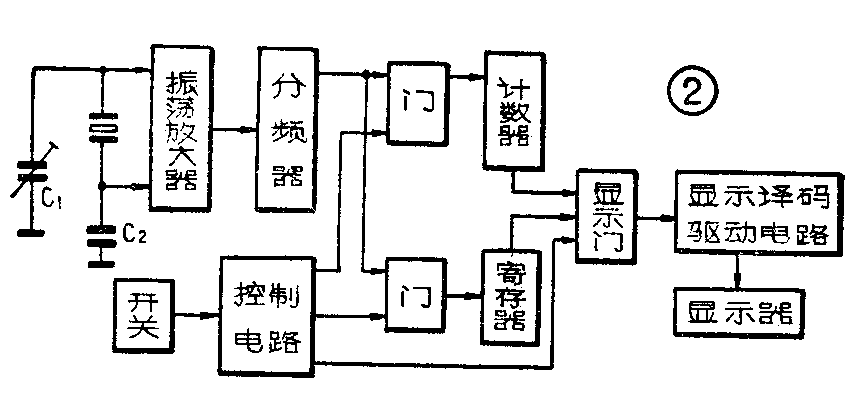

图2是基本原理方框图。电子手表的振荡电路由CMOS电路中的反相器、石英晶体、微调电容等元件组成。图中C\(_{1}\)为频率微调电容，C2为温度特性校正用电容。常用的石英晶体频率为32768Hz，经15级分频后得到每秒一次的标准信号。此标准信号经计数、译码、驱动电路最终由液晶显示器显示。这些分频、计数、译码等电路都包括在CMOS大规模集成电路内。
图中所示开关就是表壳上的按钮，当我们按动按钮时，就发出脉冲信号用以控制电路中逻辑门的开关。通过按钮可以实现电子手表的调校和各种逻辑功能转换。寄存器主要用来存贮各种数码，由控制脉冲可以把计数器的数码“写入”寄存器，在需要时又可由另一脉冲“读出”所需内容以供显示。例如电子手表由“时、分、秒”显示转为“月、日、周”显示，就是只需按一下按钮，寄存器就将它存贮的“月、日、周”内容提供出来了。
由于用了大规模集成电路，电子手表电路外表看起来很简单，实际上组成第四代电子手表的电路结构是很复杂的。上面只是对电子手表的基本原理作了一些简单说明，使对电子手表有一个初步的了解。
电子手表由于采用了石英技术，稳定性好、走时精度高、使用方便、无需经常调校。
电子手表是全电子器件，它和一般精密电子器件一样使用时应注意防潮。常见的电子手表没有特殊的防潮密封措施，如果机芯受潮，会引起振荡电路Q值下降，工作在低电压状态下的振荡电路很容易因此而停振，这时液晶屏就无显示。
电子手表周围温度一般不要超过45℃，高温、高湿环境中应避免使用。液晶显示屏一般可使用五年以上，如受阳光暴晒容易加速老化，影响使用寿命。电子手表虽有较好的防震性能，但仍然要注意避免剧烈冲击。表中石英晶体、液晶显示屏等都是易碎元件，在剧烈冲击下容易损坏。
另外，不要经常使用照明按钮，因表内氧化银电池容量有限，而照明微型灯泡工作电流一般为10～15mA，经常使用会使电池很快耗尽。带有闹时功能的电子手表不需定闹时要解除电路的定闹记忆，否则每天闹时一次浪费电池。在拆装电子手表时必须注意不要用金属镊子夹取电池，这样容易使电池正负极通过镊子短路，很快降低电池容量。另外很多人睡眠时有将手表压在枕头下的习惯，电子手表压在枕下容易使照明按钮长时间接通，一夜之间将电放完。
故障的检修
电子手表是较为精密的电子器件，没有专用的测试设备修理比较困难。因此本文主要介绍业余条件下能排除的常见故障，使爱好者们通过拆装电子手表增进有关知识，并积累一定经验。
1．电源故障：出现液晶屏全无显示时不一定是有元件损坏，首先应该检查电池。用小起子或小刀沿表壳后盖边缘凹糟处用力撬开表壳后盖，检查电池有无松动或接触不良。如无松动情况，取出电池用万用表测量电池电压。测量时应注意电池正负极，氧化银电池极性如图3所示。正常电池电压为1.5V，如电压低于1.3V就应换用新电池了。
电池即将不能用前，电子手表会出现功能紊乱，不能调校，断续显示等情况。更换电池后这些现象都会消除。
个别电池在使用中会出现爬碱漏液现象，并腐蚀电池接触片。这时需用小刀轻轻刮去接触片上的氧化物，用无水乙醇棉球擦洗干净。对已出现爬碱漏液的电池，即使测得电压高于1.3V也不宜再用，以免漏液腐蚀机芯。
2．不能正常调校或不能转换显示功能：第四代电子手表电池正极为电路公共端，俗称“接地”。整个表壳通过电池正极接触簧片“接地”。我们按动装在表壳上的按钮时使装在基板上的接触簧片与表壳相通，把“地”信号送入电路，实现各种逻辑功能转换。如若电池正极簧片与表壳接触不良，或是基板上的簧片锈蚀，都有可能出现不能调校或不能转换显示功能的故障。去锈蚀的方法同前。
另外，如有按钮卡死、不灵活等情况，可从按钮在表壳内的一端缝隙处滴进少许润滑油便能恢复。注意油不能多。
3．显示的数字缺划：电子手表中CMOS电路送出可供液晶屏显示的信号，电路输出端通过导电橡胶与液晶屏上相应电极连接。如电极或导电橡胶沾污易引起接触不良，使数字显示缺划。这些污垢往往肉眼不易察觉，这就需要拆开机芯清洗。
按图1所示松开固定螺钉，记住拆卸顺序，将所拆零件除表壳和电池外全部浸入无水乙醇溶液中，用直笔刷或小油画笔清刷元件上的污垢，然后取出晾干。操作中应注意防尘，清洗后的零件不要直接用手触摸以免弄脏，用小镊子按图将表重新装好便能恢复正常显示。
电子手表如经跌落或受剧烈震动，液晶屏边缘电极处容易破损，引起缺划，这就需要换液晶屏。
用测量直流阻抗的方法也可以判断电子手表工作是否正常。将500型万用表拨到R×1K档，将红表棒接电池负极接触片，黑表棒接正极，测得直流阻抗正常时应为1MΩ左右。如阻值偏小，并伴有不显示等故障，说明电路或其它元件已有损坏，需另更换。注意测量时不能使用R×10K档，防止万用表内高压损坏元件。(李耀祖)
