我们用处理品CMOS电路C033（六个非门中只有3个非门是好的）和C660（四个异或门中只有一个是好的）及一些元器件作成了一个金属探测仪，使用起来很方便。
工作原理

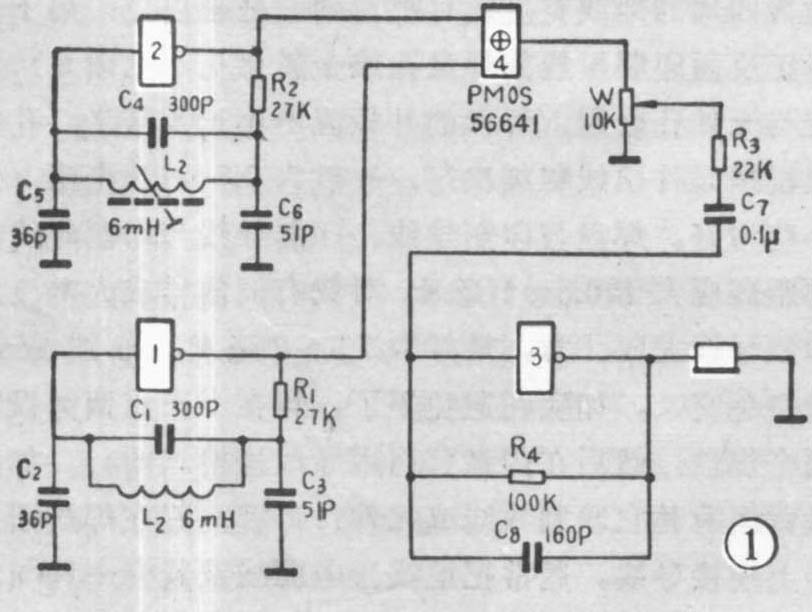

探测仪的电路见图1。非门1、L\(_{1}\)、C1等组成一个谐振频率约为160KHz的振荡器；非门2、L\(_{2}\)、C4等也组成一个频率约为160KHz的振荡器，调节L\(_{2}\)，使两组振荡器的谐振频率相差1KHz左右。两个振荡器产生的振荡脉冲加在异或门4的输入端，异或门4就输出两种颜率的振荡信号，一种是1KHz、另一种是321KHz的信号。非门3、电阻R4和C\(_{8}\)组成一个10KHz的低通滤波器，321KHz信号被滤除，只有1KHz的信号能通过，被耳机接收。
L\(_{1}\)为探测线圈，当它接近被探测的金属物时，L1的电感量增加，这样L\(_{1}\)所在的这组振荡器的振荡频率变化，耳机中的信号频率不是1KHz了，根据耳机中听到的音调变化，就可以判断出所探测处有金属物。
元器件选择与制作

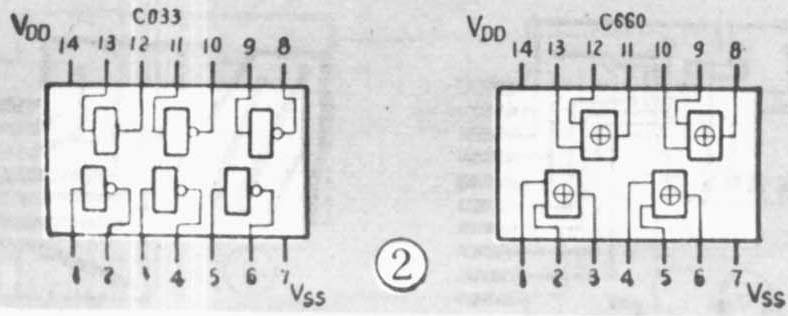

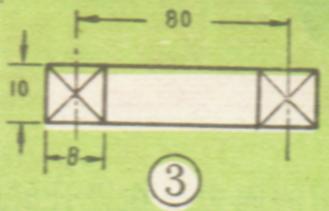

CMOS电路C033、C660用处理品，只要保证有3个非门，一个异或门是好的就可以，C033、C660的管脚见图2。线圈L\(_{1}\)为空心线圈，它的骨架尺寸见图3，用线径为0.51mm的漆包线，绕220圈左右。若要想提高探测仪的灵敏度，L1可以用线径粗些的漆包线绕制。L\(_{2}\)可用12英寸电视机的行振线圈，用1、3两个头，见图4，磁心为MXD－400、M6×12，磁心中心的方孔尺寸为2.2×2.2，也可以用产品可调电感，但要保证L2的电感量大于L\(_{1}\)，调L2的磁心时，电感量的变化范围应为3～11mH。耳机用2KΩ的，以免非门3负载太重。

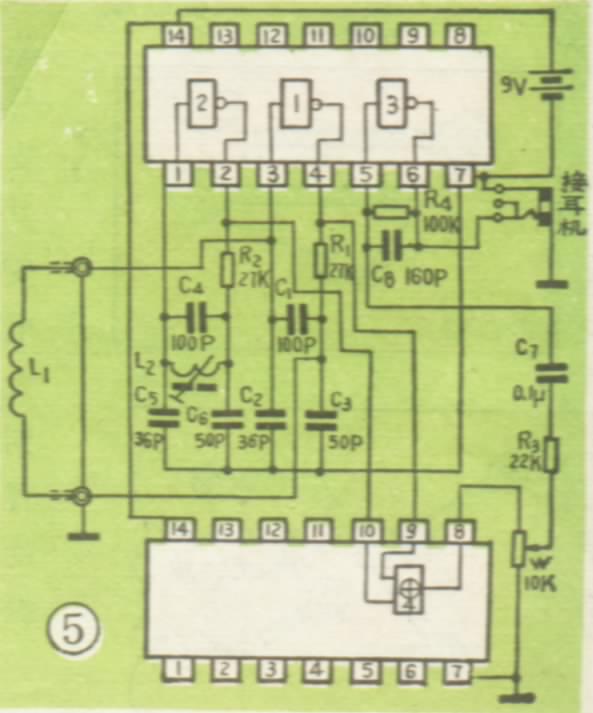

电路的连线见图5。因元器件不多，可以直接用导线连接。
调试
电路的调试比较简单，只要接线正确，两个振荡器都能振荡。唯一要调整的是使这两个振荡器的频率差为1KHz左右。调试时，先将电路接通电源，用示波器观察非门1的输出端，记下此时该振荡器的实际振荡频率，因为L\(_{1}\)的设计与实际绕制数据可能有出入，所以实际振荡频率与设计频率也不完全一样。然后观察非门2的振荡频率，并调L2的磁心，使两个振荡器的频率相差为1KHz左右。如果没有示波器，可直接接上耳机，先将L\(_{2}\)的磁心全部旋入，使其电感量最大，然后再慢慢旋出，旋至耳机中声音音调适中为好，这时两个振荡器的频率之差不一定是1KHz，但这无妨，只要能记住这个音调就可以了（这样作时，一定要保证L2大于L\(_{1}\)）。
把电路部分（L\(_{1}\)除外）、9伏积层电池组装在一个小铁盒里，便于随身携带。非门3的输出通过一个两心插座接到外接耳机。为了方便，将L1线圈安上木柄或塑料柄，以便手持木柄，进行探测。L\(_{1}\)与线路之间的连线用高频屏蔽线。
使用时，将小铁盒放在衣袋内，接通电源，这时耳机里有约1KHz的音频叫声，手持木柄在所要探测的区域进行探测，如果耳机中音频叫声发生变化，说明此处有金属物，再仔细寻找，在音调变化最大处，就能找到探测的金属物品。（王来娣）
