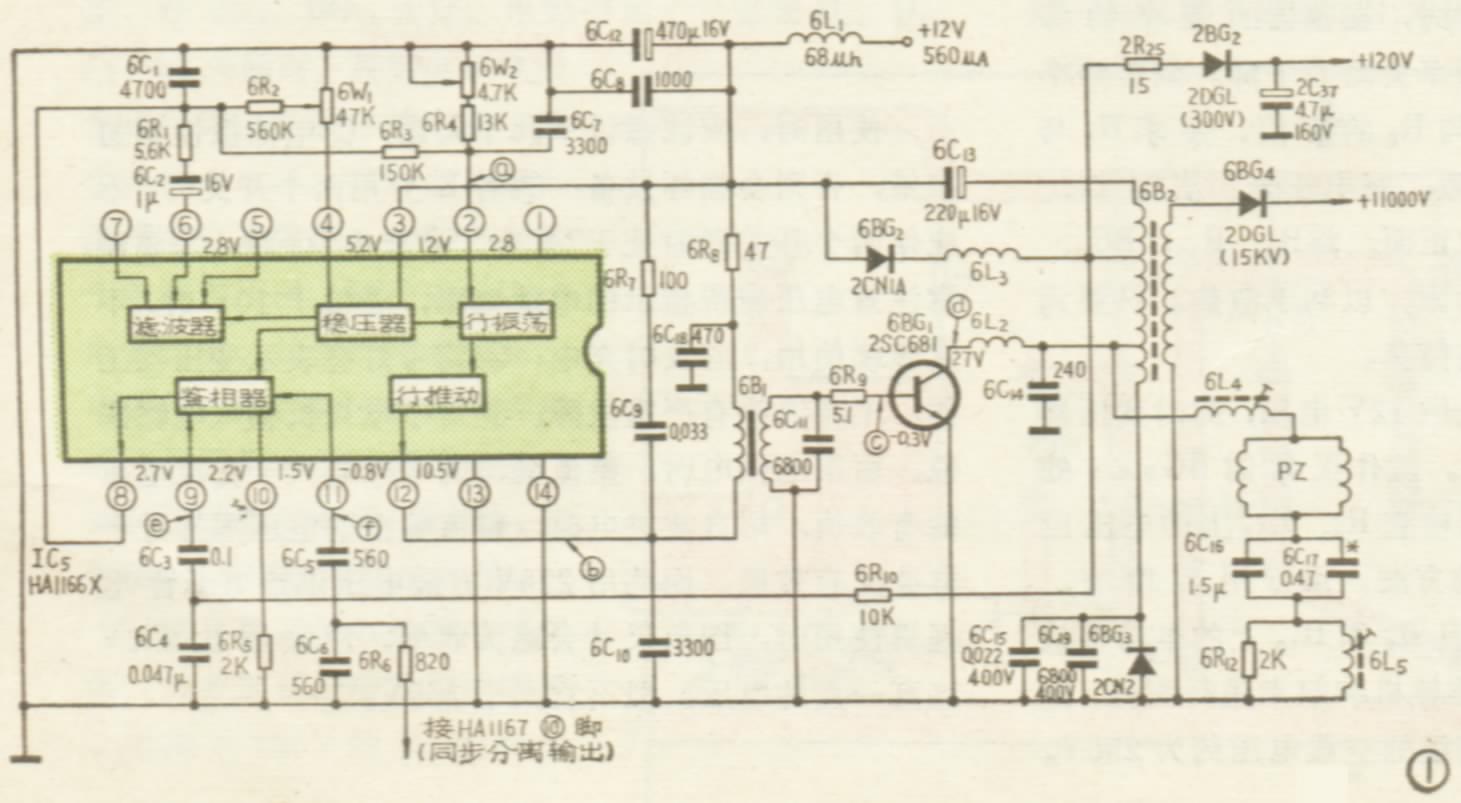

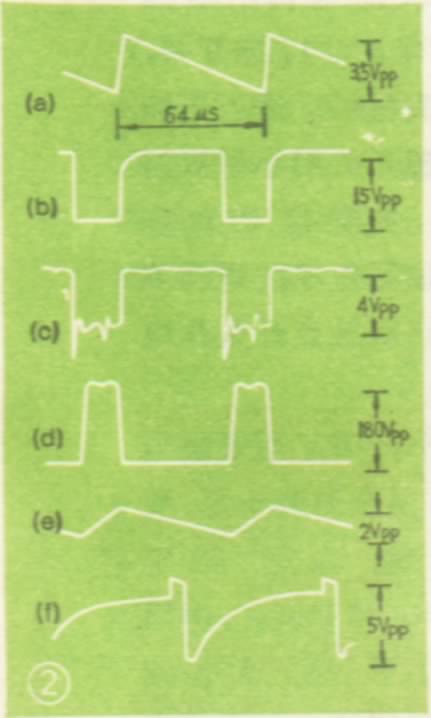

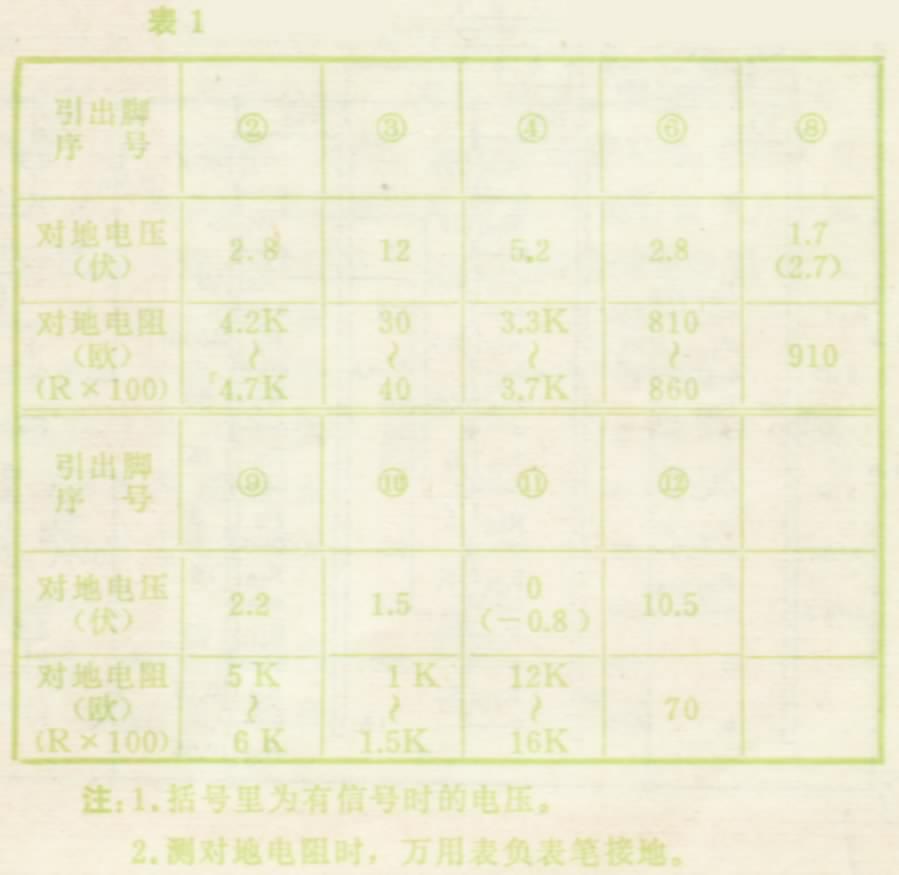

现以飞跃12D4型电视机为例，介绍一下集成行扫描电路常见故障的检修。这种电视机的行扫描电路由集成电路HA1166与大功率硅管2SC681组成。集成电路HA1166的功能是作行振荡、行推动及鉴相器。集成块正常时的工作电压及各引出脚对地电阻值见表1。2SC681作行输出管。行扫描电路如图1所示。a～f各点的正常波形见图2。常见故障及其检修方法如下：
（一）无光栅：
大家知道，电视机的无光栅故障，通常发生在电源电路、显象管及其附属电路、行扫描电路等。如果经过检查，无光栅故障是发生在行扫描电路，那么首先应确定故障是在输出电路，还是在集成电路AH1166。这可利用测量6BG\(_{1}\)基极是否有-0.3V电压的办法，来判断故障所在。如果有-0.3V电压，则说明行推动级有脉冲电压输出，故障发生在行输出电路；如果无-0.3V电压，则说明集成电路有故障。
1．集成电路HA1166的故障：
首先应检查集成块的 脚电压看是否正常，正常时为10.5V。此电压正常与否，能判断行振荡级是否起振。如果行振荡级停振，脚电压就会发生变化。
当脚电压上升到12V时，则是定时电容6C\(_{7}\)开路；当脚电压变得只有几伏时，同时电阻6R8被烧焦，则说明电阻6R\(_{4}\)或行频内调电位器6W2开路了，或者是电容6C\(_{7}\)短路了；当脚电压为零时，往往是行推动变压器6B1初级断线或是电阻6R\(_{8}\)开路了。
如果脚电压正常，但6BG\(_{1}\)基极仍无-0.3V电压，说明行推动级输出的脉冲电压没有加到6BG1的基极上，此时应检查6B\(_{1}\)看是否有短路故障，由于6B1绕组的直流电阻很小，初级为0.7Ω，次级为0.2Ω，所以用测量电阻的方法是不能断定的，只能用更换的方法。或者检查电阻6R\(_{9}\)看有无变值或开路。
如果上述外接元件都正常，则可能是集成块本身有故障。检查集成块好坏的方法是：测量行振荡级②脚的电压看是否正常，或者用示波器测②脚的行振荡波形看是否如图2（a）所示。如果②脚电压正常， 脚电压仍不正常，则说明行推动级损坏了。如果②脚电压增大了，则往往是集成电路内施密特触发器损坏了。如果集成电路内部稳压电路发生故障，除④脚电压改变外，其他各脚电压也会发生变化。
2．行输出级的故障：
如果行输出管6BG\(_{1}\)基极有-0.3V电压，仍然无光栅，则说明故障发生在行输出级。先检查6BG1集电极电压，看是否为+27V。如果此电压正常，说明行输出级没有问题，故障出在高压整流系统。
当此电压降到12V左右时，可以认为自举升压电路有故障，应检查升压电容6C\(_{13}\)及升压二极管6BG2是否损坏或质量不好。当此电压只有几伏或为零伏时。则可能是输出管6BG\(_{1}\)、阻尼二极管6BG3、逆程电容6C\(_{15}\)∥6C19，其中有一个击穿短路了。

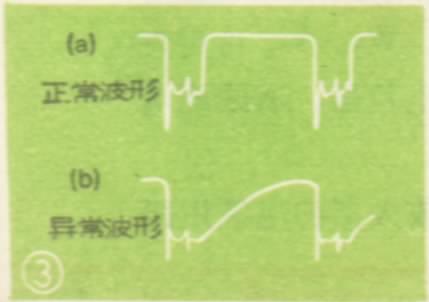

如果6BG\(_{1}\)集电极电压在12～27V之间，而且光栅是慢慢的消失的。这说明有的元器件有故障，待光栅消失后，马上切断电源，然后顺次用手去摸高压硅堆6BG4、行输出变压器6B\(_{2}\)的高压绕组、行输出管6BG1及升压二极管6BG\(_{2}\)的温度。如果6BG4发热，说明硅堆质量不好；如果6B\(_{2}\)的高压绕组发热；说明内部有短路现象；如果6BG2烫手，说明管子质量不好或是6C\(_{13}\)有漏电现象。如果上述元器件均正常，而6BG1很烫手，则说明此管开关特性不佳。若用示波器检查输出管基极波形，将出现如图3（b）所示的异常波形。上面几个元器件同时发热的现象较多。因此，检修时应找出首先发烫的元器件，才是真正的故障所在。例如硅堆损坏会使高压绕组发热，高压绕组发热又会使行输出管发烫，反之则不成立。
（二）光栅突然消失：
正常收看的电视机，突然光栅变乱，如图4所示。同时听到行频叫声，随后光栅完全消失。经检查，集成块已经损坏，有时发现电阻6R\(_{7}\)、6R8也被烧焦。这时，如果换上新的集成电路，照样会损坏。因此，一定要查出故障所在。通常是由于行扫描电路电源滤波电容6C\(_{12}\)开路或内部接触不良造成的。6C12开路后，行输出电流在电感6L\(_{1}\)上形成的脉冲电压，经电源线直接加到集成电路③、脚上，首先破坏了集成电路的工作状态，使行频变低。然后使集成电路击穿损坏。因此，在检修中，必须先把6C12换掉，才能更换集成块。
（三）图象顶部出现扭曲：
如果图象顶部出现如图5所示的扭曲现象，这是由于滤波电容6C\(_{2}\)容量变小或开路，或者是由于电阻6R1阻值变大或开路引起的。当6C\(_{2}\)或6R1变值或开路时，引起行鉴相器输出电压的波动，结果使场同步脉冲信号后面的几行失步，造成顶部扭曲。
如果图象顶部出现如图6所示的歪斜或左右摆动现象，这是电容6C\(_{5}\)短路或漏电造成的，也可能是集成电路中的鉴相器损坏的表现。此时，⑧、⑩脚电压会有所降低。
（四）整幅图象左右移动：
如果出现如图7所示的整幅图象左右移动的现象。这是由于集成电路中鉴相器或者行逆程脉冲积分电路发生故障，使行振荡与行同步信号之间产生相移造成的。通常是电容6C\(_{3}\)开路，或者是6C4短路、6R\(_{1}\)0阻值变大或开路，使行逆程脉冲比较信号无法加到集成电路的⑨脚所致。
（五）图象向左移位：
当电容6C\(_{4}\)开路时，使行逆程脉冲未经积分，直接加到集成电路的⑨脚，造成整幅图象向左移位，结果屏幕右侧出现一条垂直黑带，如图8所示。有信号时，图象向左移位，出现黑带，无信号时，黑带消失。
（六）行不同步：
在行同步信号的作用下，集成电路脚的电压会由原来无信号时的零伏变为-0.8V。如果出现行不同步的现象，测量脚的电压为零伏，则说明同步信号没有注入脚。通常是由于电阻6R\(_{6}\)阻值变大或开路、电容6C5开路、电容6C\(_{6}\)短路造成的。另外，鉴相器的电阻6R5，阻值变大或开路，同样会引起行失步。行定时电容6C\(_{7}\)的容量发生变化，会使行振荡锯齿波的周期与行同步脉冲的周期相差较大，造成行不同步。通常6C7的容量易变小，使行频变高。
在检修中，如果发现集成电路⑧、⑨、⑩、脚中，有一个脚的电压或对地电阻不正常，就要更换集成块了。
（七）行幅小：
如果行能够同步但行幅变小，如图9所示。通常是由于+ 12V电源电压低落，使行扫描电流减小造成的。也可能是由于行逆程电容6C\(_{15}\)∥6C19开路，使高压上升造成的。
如果行不同步且行幅小，这是定时电容6C\(_{7}\)及行频调节电位器6W2变质，引起行振荡频率偏移所致。
（八）左侧出现垂直黑带：
如果屏幕的左侧出现如图10所示的垂直黑带，这是电容6C\(_{13}\)开路引起的。此时6BG1集电极电压由27V变成25V。调整行频电位器6W\(_{1}\)，此黑带也固定不变。（郁景祉）
