在电视机机壳或后盖的适当部位，加装录音插孔，即可在收看电视节目时，用录音机把你喜爱的伴音节目录下来。如果再装上耳塞插孔，看电视节目时，用耳塞机收听伴音就不会影响别人的工作或休息了。

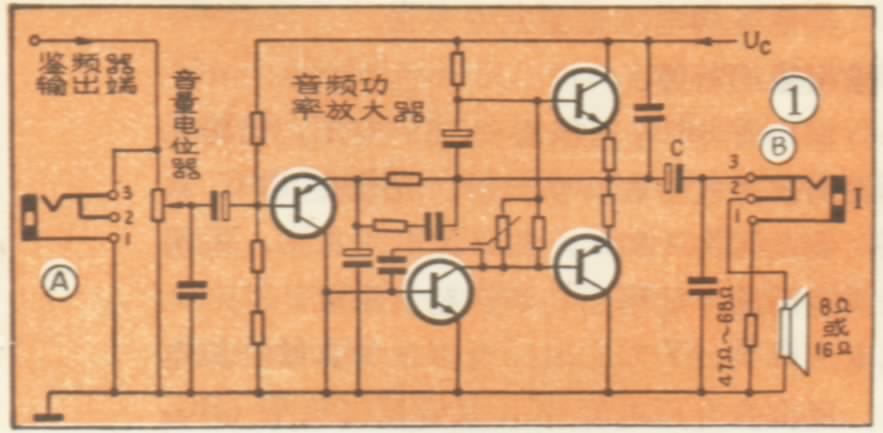

加装录音、耳塞插孔的原理如图1所示。在A部位，将录音插孔并联在鉴频器的输出端。当录音机转录线插头插入后，由鉴频器输出的音频信号，在输往音频功率放大器的同时，便输送到录音机里。在B部位，采用8Ω或10Ω的低阻耳塞机，将耳塞插孔通过47～68Ω的功率衰减电阻跨接在音频功率放大器的输出端。当耳塞机插头插入时，自动切断扬声器的通路，改由耳塞机发音。其音量的大小，仍由电视机本身的音量电位器控制。由于一般录音机转录线插头和耳塞机插头均为Ф3.5mm，所以加装的录音、耳塞插孔也要选用Ф3.5mm的。

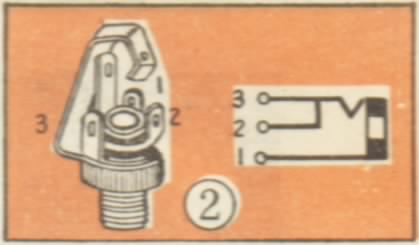

插孔的构造和符号如图2所示。它有三个焊接点，接点“1”与插孔内壁相连，“2”与插孔上的定片相连，“3”与插孔上的弹性簧片相连。“2”、“3”、平时处于接通状态。当插头插入时，“2”、“3”分开，插头就分别和插孔的“1”、“3”接通。为了避免干扰，保证录音和放音的质量，所用连接线要用低频屏蔽线。如果使用普通导线，则应将导线相互绞合起来使用。焊接录音插孔的方法是：将低频屏蔽线的金属网两端分别焊接在插孔“1”和音量电位器的接“地”端，心线焊接在插孔“3”和音量电位器的另一端。焊接耳塞机插孔的方法是：先将扬声器不接“地”一端的导线焊开接到插孔“3”上，再用导线将插孔的“2”与扬声器焊开的那一端相接。插孔“1”通过1／8W的47～68Ω电阻与扬声器接“地”端相接。
加装两个以上的耳塞插孔时，可按图3并联接法，也可按图4串联接法。图3、图4均由插孔“Ⅰ”控制切断扬声器通路。因此无论采用那种接法，在同时使用二个以上耳塞机时，都应先将耳塞机插入插孔“Ⅰ”，再依次插入插孔“Ⅱ”、“Ⅲ”。（朱笛）
