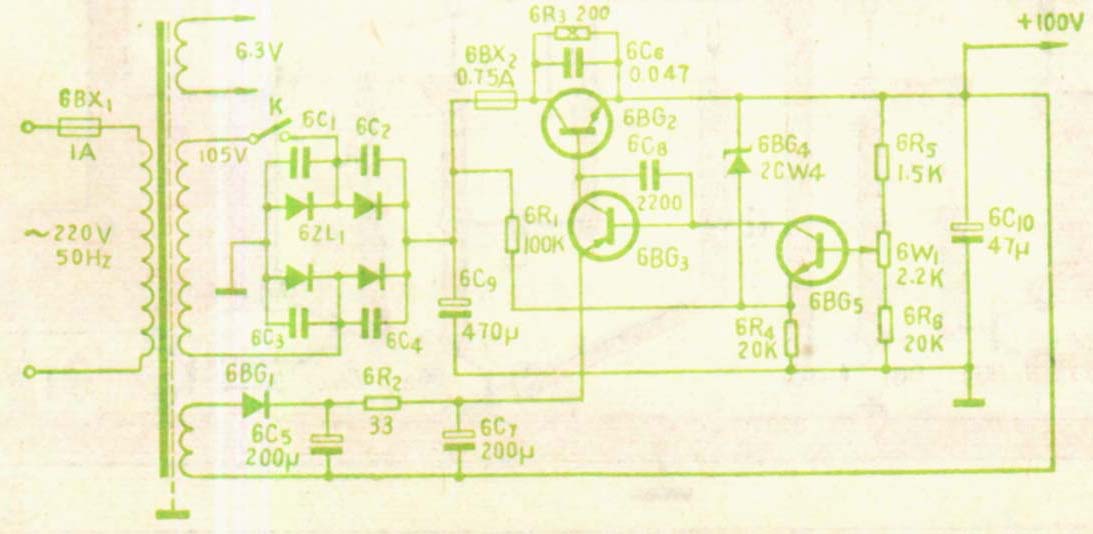

16、19英寸的电视机，多采用100伏电源供电。由于电源电压较高，所以在调整中，如果调整方法不当或采用的元器件不良，很容易烧毁元器件。现以全国联合设计的16、19英寸电视机的稳压电源为例（见图1），介绍一下调整方法，供大家参考。
此稳压电源，采用一般的串联式稳压电路，6BG\(_{2}\) 为调整管，6BG3为复合放大管，6BG\(_{5}\)为取样管。与普通串联式稳压电源不同的是，设有辅助电源，由电源变压器的一组6.3伏，经6BG1整流产生。再经6C\(_{5}\)、6R2、6C\(_{7}\)滤波后得到约为8伏的直流电压，浮接在+100伏输出端与6BG3的发射极上。6BG\(_{3}\)的集电极通过调整管6BG2的发射结，接于+100伏的输出端。这样6BG\(_{3}\)的集电极与发射极之间的电压约为8伏。作为基准电压的稳压管6BG4，接在取样管6BG\(_{5}\)的发射极与+100伏输出端之间。稳压管2CW4的稳压值约为10～11伏，故100伏电压大部分降落在6BG5发射极电阻6R\(_{4}\)上。因此取样管6BG5集电极与发射极之间的电压约为10伏。该管集电极负载为6BG\(_{3}\)的发射结。调整管6BG2集电极和发射极间并联了一只电阻6R\(_{3}\)，有三个作用：（1）开机后较快的建立起取样电压，使6BG5导通，保证进入正常的稳压状态；（2）电源短路时，作为整流电路的负载，限制整流管的电流，保护整流电路；（3）电路工作时分流部分输出电流，分担调整管的部分功耗，降低对调整管功耗的要求。
由于6R\(_{3}\)的分流作用，所以在调整电源的过程中，必须接上负载，不然输出的电压就是整流后的电压，即105V×\(\sqrt{2}\)≈148V，这样取样管就会出现过饱和，使调整管失控。加接负载后，负载电流一般在350～450mA之间，因此，负载电阻的阻值RL=\(\frac{E}{I}\)=100V;0.45A≈220Ω，其功率W=E\(^{2}\)/R=（100V）2/220Ω≈45W，可见作假负载的电阻应选用大瓦数的电阻。如果选用20W～30W的磁釉电阻，调整时间不能过长，以免电阻过热烧毁。也可用220V、200W的钨丝白炽灯泡，或用200W的电烙铁作负载，其阻值应为E2／W=（220V）\(^{2}\)／200W=242Ω，负载电流I=E/R=100V／242Ω≈413mA，在要求的范围内。
接上假负载后，就可用万用表进行调整了，具体方法和步骤如下：
1．先不要安装晶体管6BG\(_{2}\)、6BG3、6BG\(_{4}\)、6BG5。接通电源变压器的电源，测试次级交流输出电压应为105伏。再测整流后6C\(_{9}\)两端的直流电压，应为105V×\(\sqrt{2}\)=148V。由于电源内阻和负载的变化；此值也有所变化，一般要略低一些；但不能低的太多，可上下波动10伏左右。
2．接上6BG\(_{2}\)，将基极开路，使6BG2处于截止状态。接上220Ω的负载电阻，测输出端的直流电压，其值应为〔148V／（220Ω＋200Ω）〕×220Ω≈77.5V，如果大于77.5V，则是调整管的穿透电流大，或呈击穿状态。如果负载上的压降为79V时，调整管的穿透电流等于负载上的电流减去R\(_{3}\)上的分流，即ICEO=（79V／220Ω）-（148V－79V）／200Ω≈15mA。同样可算出负载上的压降为80V、82V时的穿透电流，分别为24mA、43mA。因此，负载电阻两端的电压不应大于79～80V，否则调整管的穿透电流就太大，有击穿的可能。
3．将调整管开路的基极与辅助电源的正端串接一只2.2K的电位器。当调整管的β=30时，要输出100V的稳定电压，则需要注入调整管基极的电流为〔450mA－（148V－100V）／200Ω〕／30＝7mA。所以，电位器的阻值实际上应为R＝U／I＝8V／7mA≈1.15K。调节电位器，其输出电压应在100伏上下变动。然后去掉电位器安装上放大管6BG\(_{3}\)，让基极开路，这时调整管的基极仍无电流注入，所以呈截止状态。当放大管的β＝35时，要输出100伏电压，放大管基极应注入7mA/35=200μA的电流。再在放大管基极与100伏正端（即辅助电源的负端），串接一只50K的电位器。当电位器的阻值调至40K时，注入放大管基极的电流为8V／40K=200μA。调节此电位器，输出端电压也应在100V上下变动。
4．接通6BG\(_{4}\)（2CW4），用万用表测2CW4负端与电位器6W1中端的电压。调节6W\(_{1}\)，使万用表的指示为0.7V（即达到6BG5导通时的起始电压）。然后装接上6BG\(_{5}\)，再调节6W1，使输出电压固定在100V，这样就算调整完毕。
以上调整步骤根据选用的元器件的可靠程度，可简化一些步骤。这种逐级计算调测的方法，也可用在其他电子电路。（春石）
