用途和要求

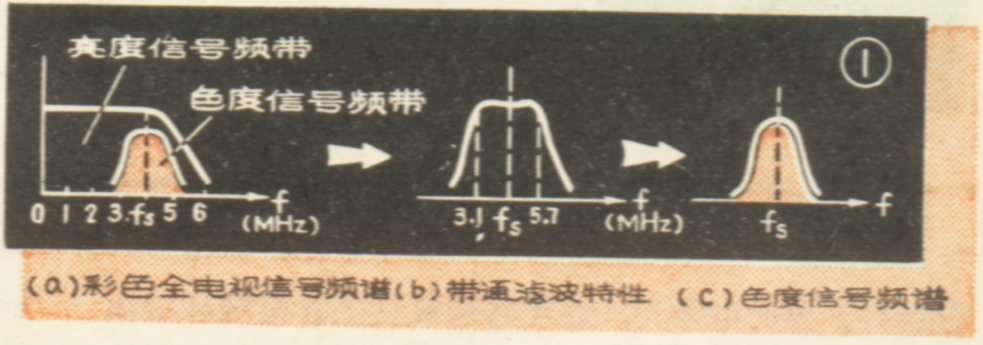

在彩色电视机中，带通放大器主要用来从彩色全电视信号中分离出色度信号，并将它放大到解调器所需要的电平。色度信号在彩色全电视信号0～6MHz的频带中，占有2.6MHz的带宽（即频率范围为3.1～5.7MHz，中心频率为4.43MHz），如图1（a）。为了把色度信号取出来，一般要求带通放大器谐振于4.43MHz副载频上，其带宽不小于4.43±1.3MHz。为了获得好的选择性，还要求放大器具有近似矩形的滤波特性。为此，一般采用双调谐回路（也有的采用多级参差调谐回路）作放大器的负载。但是无论用哪种，它的幅频响应曲线，在3.1～5.7MHZ频带内，其顶部要相当平坦，通带两边应陡峭，如图1（b）那样，以便选出如图1（c）所示的色度信号。

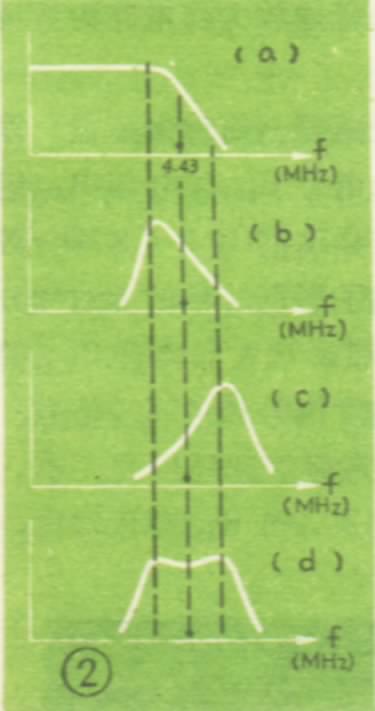

电视机中频通道的幅频特性，在高频端有明显的下降。这可由图2（a）所示的视频检波器的幅频特性看出。而4.43MHZ副载频信号正落在视频检波幅频特性曲线下降部分的中点附近，使色度信号的上边频分量被衰减，如图2（b）。为了不使其被衰减，须把带通放大器的高频特性加以提升，如图2（c）那样。为此，带通放大器的谐振频率要稍高于副载频。图2（d）表示了经过补偿后的带通放大器的频率特性。从中可看出：其频率特性的高频端，经提升以后，顶部比较平坦了。
对带通放大器的要求，除了有足够宽的频带之外，还要有较高的增益和稳定性。为了使所接收到的彩色图象保持稳定，可以采取类似于图象放大电路中的AGC那样的方法，采用自动色度控制（ACC）电路，自动地调整带通放大器的增益。
工作原理
带通放大器一般由一级或两级放大级组成。我们以北京牌834型彩色电视机的带通放大器电路为例说明它的工作原理。

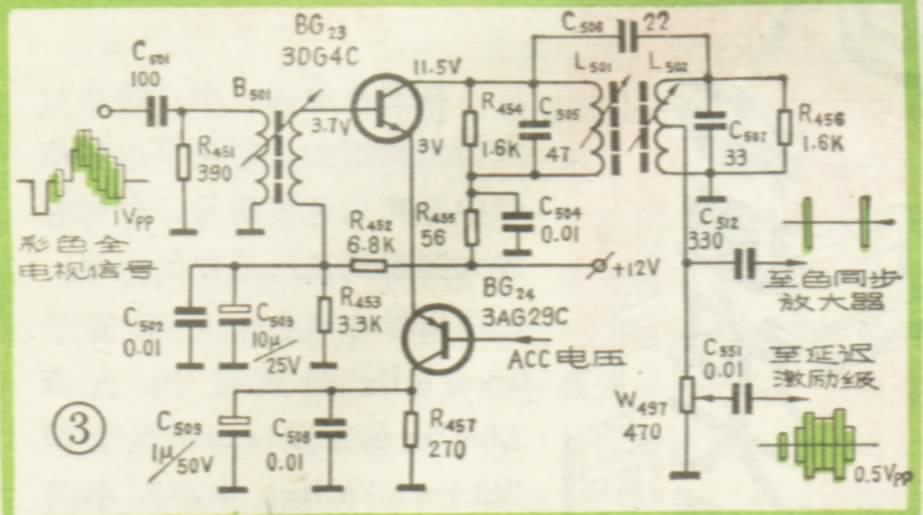

经视频检波后，由射极跟随器（简称射随器）输出的彩色全电视信号，通过由电容C\(_{5}\)01和电阻R451组成的高通滤波器，不但滤除了亮度信号0～3MHz频带内的低频分量，同时也提升了彩色信号的上边频分量。再通过变压器B\(_{5}\)01，加到带通放大晶体管BG23的基极上。BG\(_{23}\)集电极输出的色度信号和色同步信号，经回路线圈L502分别送到延迟激励级和同步放大器。BG\(_{23}\)的基极偏置电压，由电阻R452\(_{453}\)分压取得，C502和C\(_{5}\)03为滤波电容。集电极负载是外电容耦合的双调谐回路，由线圈L501、L\(_{5}\)02和C506组成，它可以获得足够宽的频带。该放大器的频率特性如图4，对副载频4.43MHz的频率点是不对称的，下边带比上边带宽，这样做是为了压缩带通放大器的带宽。从色度信号在图象中频通道的传输情况来看，也是副载频的上边带衰减大，如图2（a）。这就是说下边带的彩色图象信息被传输的多。因此，下边带的频带加宽就意味着实际有效的频带加宽，使下边带信息能全部被传送。虽然对色度信号的上边带有所损失，但不会使色度信号产生明显的失真。根据上述分析和实际接收效果，表明带宽压缩到1.7MHz是可行的。改变变压器B\(_{5}\)01、线圈L501、L\(_{5}\)02以及耦合电容C506、电阻R\(_{454}\)、R456均可以改变带通放大器的滤波特性。当回路调整在临界耦合状态时，可以得到平坦的单峰；若把两个回路耦合调得更紧时，就能得到双峰频率特性；耦合过松时，就出现了尖顶的单峰。实际调试过程中，只需要调B\(_{5}\)01、L501和L\(_{5}\)02的磁心，就能得到图4所示的频率特性。
当输入信号电平发生变化时，为了保证带通放大器能够输出稳定的色度信号，在带通放大管BG\(_{23}\)的发射极串接了直流放大晶体管BG24，以实现自动色度控制（ACC）。当ACC电压加到BG\(_{24}\)基极时，随着该电压的变化，相应地改变了BG24的导通情况，也就改变了BG\(_{23}\)发射极的电流负反馈量，从而调整了带通放大器的增益，达到了稳定输出的目的。(王锡城 赵顺活)
