许多无线电爱好者在业余制作高传真扩音机时，开始接触到不少集成电路运算放大器，如：FC3、FC52、FC41、5G23、8FC2、8FC3、8FC4等。这些集成块在电路中能否互相代用呢？一般说来可以。这里向大家介绍一些代用经验。
各种集成运算放大器的基本功能是一样的。为什么会出现种类繁多的型号呢？原因有两个：一是由于国内生产厂家不同，所以代表各个厂家的型号也就有区别；二是某些运放块有自己的特点，可分为中增益、高增益、低温漂、高速、低功耗等。例如：8FC2、8FC5、8FC6等是国营北京东光电工厂产品；FC41、FC52等是上海无线电七厂产品；5G23、5G24、5G27是上海元件五厂、上海无线电六厂产品；FC3、FC4是上海8331厂产品；BG305、BG308是北京无线电器件厂、北京西城半导体二厂产品；4E322是复旦大学电子仪器厂产品；NG04是南开大学、天津第三半导体厂产品等。

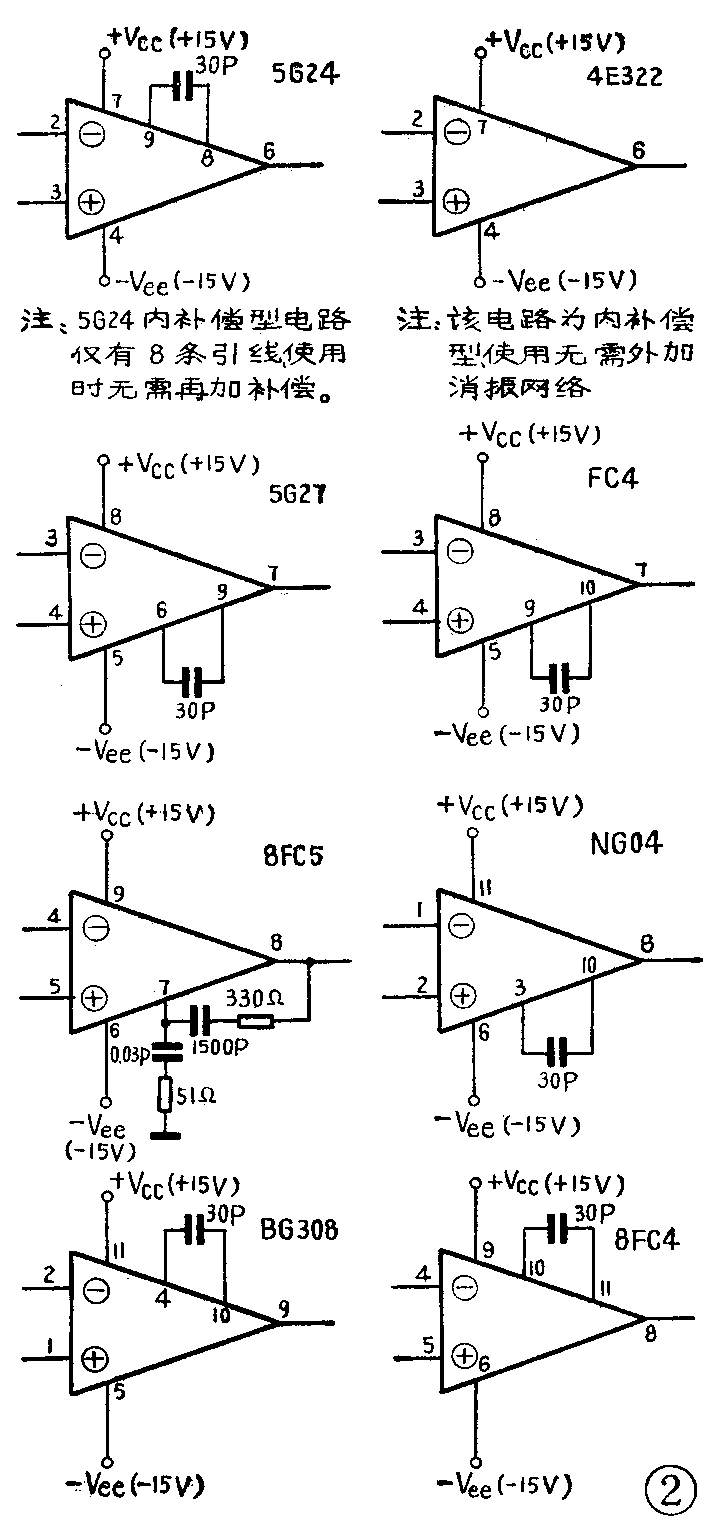

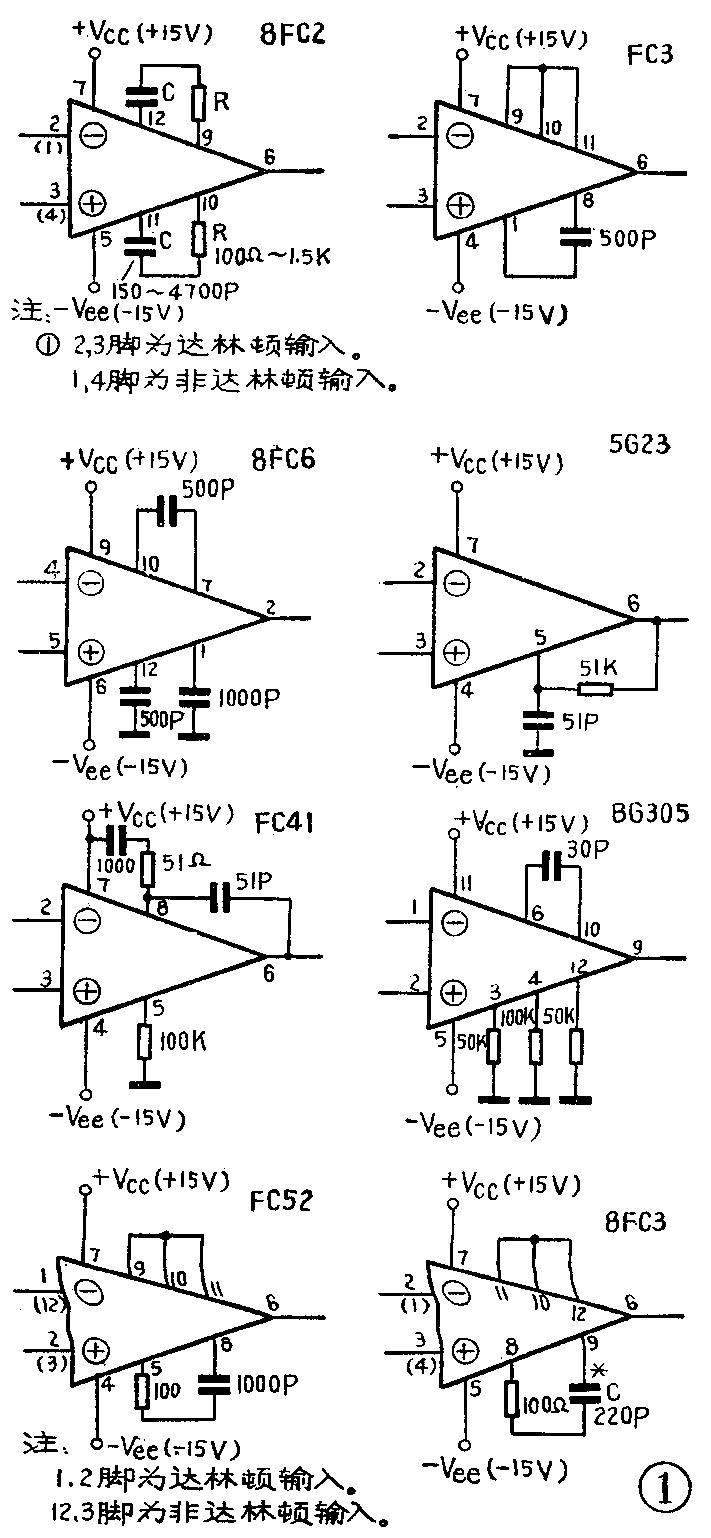

在业余制作集成电路扩音机时，如果手边没有与原电路型号一致的集成运放块，完全可以采用特点相近的运放块代用。以今年第3期刊登的集成电路立体声扩音机为例，8FC3可用8FC2、8FC6、FC41、FC3、FC52、5G23；BG305等代替，管脚接线见图1；8FC4可用8FC5、5G24、FC4、NG04、5G27、BG308、4E322等代替，管脚接线见图2。
代用时应注意如下几个问题：
1．要注意不同集成块管脚位置的差异及消振网络的接法。例如：8FC2的同相输入端是第3（或第4）脚，反相输入端是第1（或第2）脚，正电源是第7脚，负电源是第5脚，输出端是第6脚，这和8FC3是完全相同的，代替时可一一对应焊接。但8FC2消振网路的接法与8FC3不同，它有两组消振网路，改装时，将原8FC3的消振网路焊掉（即图中接在第8、第9脚之间的R、C两元件），8FC2的两组消振网路可采用架空焊接办法分别直接焊在12、9和11、10两对管脚上；又如用8FC5代替8FC4，除消振网路不同外，其它管脚位置均相同，换用时可先将8FC4原消振电容（30微微法）焊掉，然后将8FC5的第7脚焊在原电路板第10脚的位置，再按照8FC5的要求在印刷电路板的背面焊上新的消振网路即可。
应该引起注意的是，有些集成块的输入端、输出端、正负电源端的编号并不完全相同，代用后各管脚的位置就不能按原顺序焊接了。此时应认真查清代用管子每个脚的作用，按输入端接输入端、输出端接输出端等要求来连接。需要交叉焊接的引线，应先用塑料套管分别套好，保证彼此绝缘，然后再焊接。如果需要另焊消振网路，又不能利用原印刷电路板，那么可将新换用的原件直接焊在引线上。
2．在使用业余品集成运放块时，应注意电源电压不宜过高，最好不要高于±15伏。
3．有些集成运放电路如8FC2、8FC3等具有达林顿输入端和非达林顿输入端两种输入信号的方式，信号从达林顿端输入时，可提高输入阻抗，减小输入偏置电流，从而可降低失调电流的影响。例如8FC3在采用达林顿输入时，输入阻抗可高达90兆欧左右；使用非达林顿输入端时，输入阻抗比前者低，输入基流较大。读者应该注意：市场上出售的8FC2、8FC3等的业余品，只保证有一对输入端完好。虽然一般说来信号分别从这两对输入端输入均可以，但在高音质扩音机电路中应用时，以选用达林顿输入端较好，如果采用非达林顿输入端，由于输入基流增大，扩音机输出端静态电压可能偏离零伏较远。
4．不用的管脚可用塑料套管分别套好，并弯折到一边，注意不要与别的管脚或其它元件相碰。
5．采用不同型号的集成运算放大器代换以后，个别情况下可能产生自激振荡，其现象是当音量电位器开到最小时，扩音机输出端仍有交流电压输出。遇到这种情况时，可分别试着增加集成电路补偿电容的容量，直到使振荡消除为止。这时电路的增益会下降一些，因此补偿电容的数值也不能增加太多。
6．集成块的管脚比较多，因此在焊接时一定要认真查对，分清每个管脚的作用，按要求焊接，否则容易损坏集成运放块。(王卫)
