有的收音机中，由于复合管偏置电路温度自动补偿作用差，经常烧毁末级功放管。

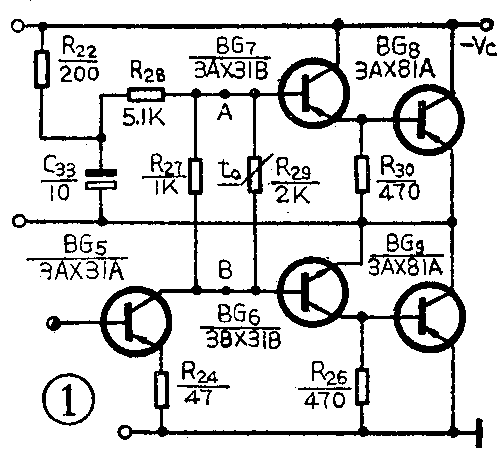

大家知道，图1的OTL电路中，BG\(_{5}\)的集电极电流IC5随着温度升高而增大。如果R\(_{AB}\)不随温度上升而减小，则UAB也将随温度升高而增加。U\(_{AB}\)增加，则复合管的集电极电流IC就增加。I\(_{C}\)越大，末级功放管就越热，IC就更大，功放管就更热……如此恶性循环，直到功放管烧毁。采取下述两种措施可以克服烧管问题。

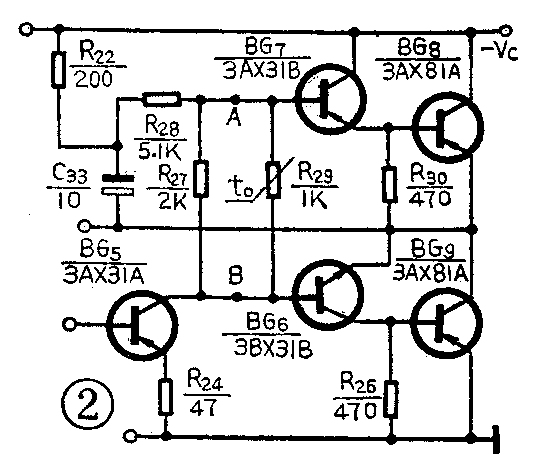

1．增加复合管偏置电路的温度自动补偿范围。办法是将图1中的热敏电阻R\(_{29}\)由2KΩ改成1KΩ；将炭膜电阻R27由1KΩ换成2KΩ（如图2）。常温时两圈中的A、B两点电阻都是R\(_{AB}\)=1×21+2=666（Ω）
假设由于温度升高热敏电阻阻值减小10％。那么原电路的A、B两点电阻R′AB=\(\frac{1×1.8}{1+1.8}\)=643（Ω），也即由于温度升高使得A、B两点间的电阻减小了23Ω。改进后的电路如果温度升高热敏电阻阻值也下降10％，此时A、B两点间的电阻值R"\(_{AB}\)=2×0.9;2+0.8=620(Ω)。A、B两点间的并联阻值减小了46Ω。可见改进后的电路，其温度自动补偿范围是原电路的2倍。
2．充分利用热的“负反馈”作用。办法是将1KΩ的热敏电阻套上塑料套管，紧紧贴在末级功放管的管壳上。这样做热敏电阻不仅随气温的升高而降低，而且随管壳温度的升高大幅度下降。因此U\(_{AB}\)也将随温度升高而大幅度下降，保证了复合管的集电极电流IC稳定，从而保护了末级功放管的安全。采取以上措施若出现失真，可将R\(_{27}\)改为2.2KΩ。（许祖文）
