问与答

问：有一台使用了较长时间的红梅牌WHD－2型电视机，在开机收看节目时，场幅缩小三分之二，图像重叠。调节场幅及场线性电位器均无效，查场扫描系统的元器件都正常，是什么原因？如何解决？

答：这是由于热敏电阻6R\(_{13}\)（680Ω）与场输出管6BG6外壳短路所造成的。在这种机器里，为了消除因温升而引起场幅收缩和场线性失真，把热敏电阻6R\(_{13}\)用胶贴在场输出管的管壳上。由于场输出管工作时具有一定的温度，而且热敏电阻外表的热绝缘性能差，贴电阻的胶又很薄。所以使用较长一段时间后，就会造成二者之间的短路，使场幅缩小，图像重叠。解决的办法是将6R13与6BG\(_{6}\)的管壳拉开来，重新用胶贴，最好在二者之间垫上一层薄云母片或涤沦胶带。（于俊杰答）

问：有一台23厘米电视机，行输出管3DD15A软击穿，不能正常收看，手头又无同型号管子替换，怎么办？

答：如果是行输出管与电源调整管型号相同的电视机（例如9D3、金星B23—1等），可以将稳压电源部分的电压调整管与行输出管对换，其它线路无须改动，即可正常收看。

这是由于行输出管工作在高电压、大电流条件下，对管子要求较高，管子一旦软击穿了，就不能作行输出管使用了，而用作电压调整管则是可胜任的。一般成品机上的电压调整管均采用正品，参数指标较高，可以充作行输出管，因此可以对换。

如果行输出管完全击穿不能用，而手边又无可替换的硅管，只有采用象3AD30类锗低频管，换下电压调整管来作行输出管。电压调整管改用锗管的线路可参考本刊1979年11期《问与答》专栏。（蔡龙根）

问：自制一台47厘米混合式电视机，行线性老调不好，图像右边压缩。查电路元件、工作电压、电流均正常，是何原因？

答：这种故障多半是行线性调节器中的永久磁钢S、N极向装反了或磁性太弱引起的。在这种情况下，线性线圈中磁芯达到饱和的扫描电流值将增大，使线性补偿作用减弱或消失，线性就调不好。只要将磁钢反置就可消除此故障。（王德沅）

问：有一台匈牙利TA5204电视机行输出变压器烧坏，准备自行绕制，但不知数据，请告知。

答：匈牙利TA5204与TA5203、TA3212为同一系列三种机型，它们的行输出变压器相同，绕制数据见下表，并请参考本刊1979年12期封二原理图的Tr\(_{3}\)部分。其中绕组“1”、“5”端子为同名端，“10”端至D304为高压包。(傅忠良)

问：我单位买了几台日本产P-26D日立牌12英寸黑白电视机共，其中有两台关机后屏幕上长时间有亮点，经检查是C\(_{255}\)、1μ/160V电容器容量减少，但手头又没有这种电容器，如何处理？

答：如果手头没有1μ/160V的电容器，可以将C\(_{254}\)和C255互换一下，因为这两个电容器的规格是一样的，而C\(_{254}\)电容器在行消隐电路中起滤波退耦作用，其容量大小对整机影响不大。这样处置后就能避免关机后长时间出现亮点。（鲍汉华）

问: 在电视机的电原理图中，有的晶体管的电极上标有两个电压值，其中一个用括号括着，这表示什么？

答：这是因为电视机中有些晶体管在工作中有信号时和无信号时电压是不同的。括号内的电压值表示接收信号时的电压值，无括号的电压值，表示没有接收信号时的电压值。（花维国）

问：能否用盒式录音机来带动电子管收音机放音？怎样用法?

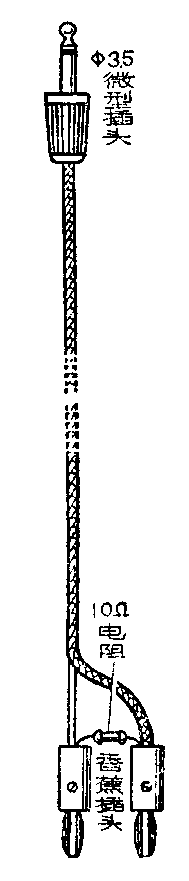

答: 电子管收音机输出功率较大，音色较优美，用盒式录音机的输出带动它放音，是比较理想的。电子管收音机的拾音器插孔灵敏度约250毫伏左右，可以用盒式录音机的扬声器输出电压直接来带动。使用时可将电子管收音机放到拾音器工作位置，将录音机开到中等音量。再用下图所示的插头线，一头插入录音机的外接扬声器插孔，另一头插入收音机的拾音器插孔。调节收音机的音量和音调，即可得到满意的声音。图中10Ω电阻是录音机扬声器的等效负载，以保证录音机功放级的正常工作。（录放）

问：我用SANYO M9930K与SHARP GF—6060X转录磁带节，如用9930五脚插座3、5两脚输出，给6060机后盖的插口作输入，则这样录出来的音量很大。但节目与节目之间的空带噪声很大。如用9930五脚插座的1、4两脚输出给6060机作输入，虽然噪声低了，但音量也很低。请问这是什么原因？应该怎样接法才妥当？

答：你反映的情况完全符合道理。6060机后盖上的插口是外接话筒用的插口。其录音输入电平约1毫伏，输入阻抗约1KΩ。9930机的3.5脚有600毫伏的输出电压。如直接用来给6060话筒插口作输入，由于输入电平太高，机内的ALC电路起作用，信号处于深度压缩状态。一旦录到节目空隙处，由于ALC电路的恢复，录音放大器的增益猛增，因此噪声也猛增，这是正常现象。如用9930机的1、4脚输出，虽然其端电压有30毫伏，但由于此时9930的信号源输出阻抗太高，而6060话筒插口的输入阻抗太低，实际输入电压还不足1毫伏，因此录音电平就低。要解决这两个机的转录问题，可采取下列三个办法之一。1．用6060的扬声器插口输出，给9930机的3、5脚作输入。2．用9930机的3、5脚输出，从6060话筒输入。但要外接衰减器，具体方法请参阅本刊80年第五期“录音技巧”一文。3．用9930的1、4脚输出，从6060话筒输入。但要在五脚插头的1～3脚之间以及4～5脚之间各跨接一个 电阻，这个电阻与9930机内部的分压电阻R803、R903（参阅本刊80年第8期封2）是并联的，以便提高1、4端的输出电压。跨接电阻 可取500KΩ～1MΩ。如仍嫌录出的带子音量不足，可再适当降低该 电阻的阻值。（录放）

问：有一只次级高压为300伏×2的电源变压器，想用在250伏 的电子管收音机里，在不改变收音机电路的前提下，如何处理电源部分？选用什么整流管？

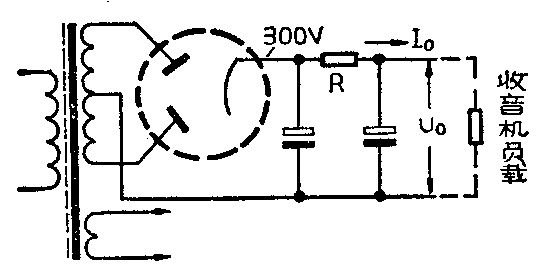

答：只要在整流后加一级阻容滤波器将直流电压降至收音机所需的电压就行了，参见附图。一般300伏交流全波整流后的直流电压大致也在300伏左右，而收音机的负载电流可做如下估算。用6P1或6P14等做单管甲类功放的五、六灯机，在直流电压U\(_{0}\)为230伏～250伏时，整机直流电流I0约在50～80毫安左右。两管甲类推挽功率放大的机器，直流电流I\(_{0}\)约为80～120毫安左右。因此，滤波器中电阻R上的压降为I0和R的乘积。如R的数值选择得合适，就能使收音机得到所需的额定电压。例如，整流直流电压300伏，收音机要求直流电压U\(_{0}\)为250伏，直流电流I0为100毫安，则R=（300－250）V／100mA=500Ω，R的瓦数应取两倍于耗散功率，即2×（0.1）\(^{2}\)×500=10W。

整流管6Z4所能承受的最高交流有效值电压规定为350伏，所以只要变压器次级电压在这个范围以内的都可以使用。单只6Z4的最大整流电流规定为75毫安，如果实际负载电流超过此值，可将两只6Z4并联使用

R最好是一个可变线绕电阻，调整所需电压很方便。如果是固定电阻，达不到所要求的准确降压，只要供给收音机的直流电压不超过所用功放管所规定的最高电压，在一定电压范围内，收音机的电路元件数值都不需要更动而能正常工作，无非是电压低一点输出功率小一点而已。R必须装在通风散热的地方，并且不要靠近怕热元件。（文尚）

问：收音机的型号是怎样定出来的？有什么具体意义？

答：收音机的型号是由各个制造收音机的工厂自己确定的，没有统一的标准。举一些例子来说：红灯牌2J8，“2”代表上海无线电二厂，“J”代表晶体管收音机，“8”代表产品序号第8；红灯784型，“78”代表是1978年设计的产品，“4”代表产品序号第4；春雷牌3P2型和3T4型，其中“3”代表上海无线电三厂，“P”代表便携式，“T”代表台式，“2”或“4”代表产品序号；熊猫牌B802型，“B”代表半导体，“8”代表8个晶体管，“02”代表产品序号；牡丹牌942型和6410型，“9”或“6”代表9管或6管，“4”代表半导体，“ 2”代表9管机的产品序号第2，“10”代表6管机的产品序号第10。其他厂家产品也都有各自不同的型号和意义。（文尚）

问：收音机本振和中周的磁心、磁帽如何区别？能否互换？

答：收音机中周和本振的磁心、磁帽，从磁性材料来说只有两种。一种材料是锰锌铁氧体，只能工作在中波频率，用于中振和中周。中周的磁心比中振磁心细一些，中周线圈的圈数要比中振线圈多一些。中周的磁心也可用来做中振磁心，但中振磁心做中周磁心时需要将线径改细才能绕下所需圈数。中振和中周的磁帽完全相同，但因内部绕线的圈数不同，所以在磁帽上用色标来区分。中振磁帽一般是红色的，中周磁帽一般是绿、黄、白、黑等颜色的。从性能上来说是可以互换的。

另一种材料是镍锌铁氧体，能工作在短波频率，用于短振。短振 的磁心比中振的磁心还要粗，绕组匝数很少。从磁心的细粗可以区别 出是哪种磁心（北京产的磁心，其中心直径大致为：中周φ1.3，中振φ1.9，短振φ2.1毫米左右）。短振磁帽和中振、中周磁帽一样，只能靠色标分辨，一般为蓝色。

短振磁心和磁帽不能在中振或中周上使用，这是因为它的导磁率低，达不到中波所需要的电感量，但可在调频收音机的中周或电视机伴音中周上使用。中振或中周的磁 心、磁帽也不能用于短振、调频收音机中周或电视伴音中周，这是因 为它们在短波时Q值很低，不能正常工作。（文尚）
