计算器容易出故障的部位

袖珍电子计算器的电源开关、电池、按键、印刷板接线这几部分是容易出现故障的部位。发生故障的原因，不少是因为使用不当造成的，如果能合理使用、注意维护，就能避免不必要的故障，延长使用寿命。下面就谈谈这四部分的日常维护和故障检修经验。

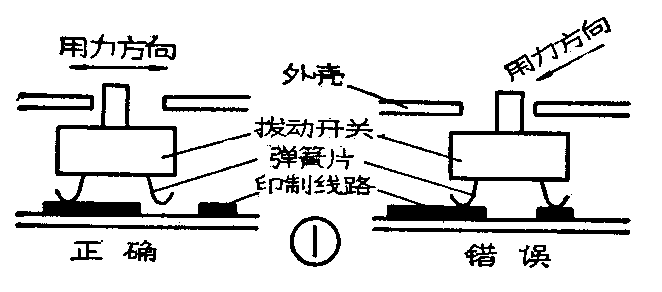

计算器用的电源开关常见的有两类。一类是直接做在印刷板上，依靠弹簧片同印刷线路的接触来接通电源的（见图1）；另一类是单独采用一只开关元件的。前一种类型比较容易出故障，大多是因为使用时用力不当，致使弹簧片受力变形因而接触不可靠，或者是印刷电路同弹簧片之间因氧化锈蚀等产生污物造成接触不良。这类故障的现象是开机后显示器不亮；或数字乱跳，或工作有时正常有时不正常。修理时可蘸少量酒精将污物擦洗干净，（注意勿使酒精向四周流散）。再用金相砂纸将接触处轻轻打磨光滑，弹簧片变形的可用尖嘴钳加以适当纠正，使弹簧片和印刷线路的接触良好，一般都能修复。有些印刷线路严重磨损的，为应急使用，可用25瓦电烙铁在印刷线路上涂上一层锡，使表面光滑、平整，并在使用时注意掌握拨动开关的正确用力方向，也能使用一段时间。

平时在拨动开关时，一定要注意横向推动，用力适度，切不要斜向用力推压，以免造成弹簧片的变形及加重磨损。

由于电池漏液腐蚀了线路板和零件而造成局部漏电、短路以及引起元件损坏的现象是屡见不鲜的。遇到这种情况，要用无水酒精小心地擦洗，有些地方锈蚀比较严重可能引起漏电的，还要用小刀把它剔除，电池夹的接触片也要用砂纸打磨干净使接触可靠。

这类故障现象大多是显示器不亮，无法工作。只要打开电池盒盖，发现电池漏液、发软，就可以初步判断是电池漏液引起的故障。

有些荧光数码管显示的计算器耗电量较大，电流可达数十毫安到二百毫安，大大超过了一般五号电池放电电流的正常范围，所以使用时间一长电池就会发热漏液，因此在使用的间隙要随时注意关闭电源。平时要经常查看电池是否有发软、漏液，电池帽处是否有渗出物等现象。一旦发现便需要换新电池，并尽可能使用优质的密封电池。

按键接触不良也是常见的故障。按键的形式很多，这里举两个常见的例子来说明一下修理方法。

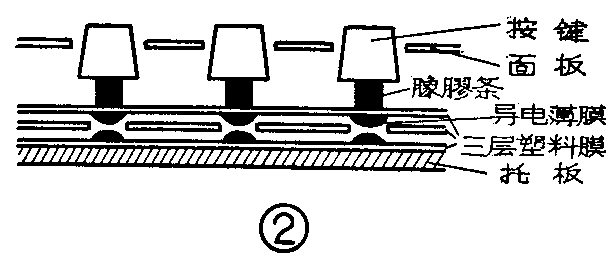

例1。图2是一种按键结构示意图。在上、下两张塑料膜上印有导电薄膜线路，中间一张塑料膜上开了孔，由于它的厚度，将上、下两片导电薄膜线路隔开。当按下按键时，弹性橡胶条就将上、下两片导电薄膜挤压在一起接触导电。本例损坏是由于电池漏液渗透到塑料膜之间，造成局部短路，致使电流大大增加，新电池装入很快就发热变软，而显示器却不发光。这种结构很娇嫩，拆洗时务必小心处理。导电薄膜受电液的浸蚀有时也会造成局部脱落，在清洗干净后可用导电糊将脱落处重新按原线路补上，待干燥后用万用表检查线路通导无误后，方可装入机内使用。

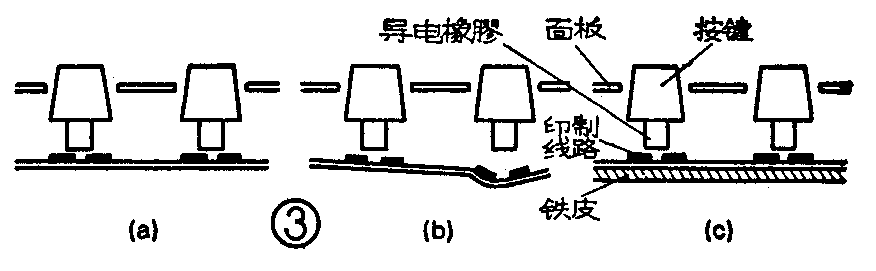

例2。图3a是另一种常见的结构形式。当按下按键时，导电橡胶同印刷电路接触，使两边的线路经导电橡胶接通。如果印刷板变形了（如图3b），就会造成导电橡胶同印刷电路接触不良，引起数字乱跳。修理方法是在按键线路的印刷板下面再加一片1毫米厚的铁皮，同按键线路印刷板一起固定在机壳上，将变形的地方按平（见图3c）。如果是因导电橡胶磨损变短而造成接触不良的，可在印刷电路上吃上一层锡，以缩短它们之间的距离。

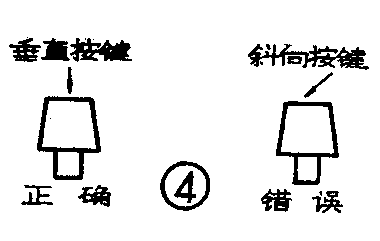

在按动按键时，用力的大小要适度，太重容易造成变形损坏，太轻又会因接触不良而不起作用，或造成数字乱跳等现象。在按键时用力的方向也要注意，应该垂直向下按键，不要斜向按键（图4），以免造成接触不可靠或引起变形损坏。

计算器的印刷电路板，在小小的面积上印有大量的线路，所以线条很细。有的计算器的线路印刷板同按键板以及显示器之间的连接采用硬接线焊接的方式，这些焊接点是容易造成故障的地方。检修时要用放大镜在良好的光线下仔细观察才能发现故障所在。如果用万用表欧姆档检查线路的通断，应放在R×10或R×100档比较合适，不要用R×1K或R×1档。因为有的万用表R×1K档的电池电压较高，容易将元件击穿；R×1档的电流较大，不小心也可能造成元件损坏。查到故障点后，将需焊处用小刀刮干净，再用尖头的小烙铁将故障点焊好。平时在使用时要避免摔跌震动，没有必要时切勿打开后盖。 （王国兴）
