这套遥控电动快门装置可供照相馆在进行人物摄相时用,使摄影师有较大的自由度,以选取最佳镜头。

遥控装置分为接收机、发射机两部分。下面分别予以介绍。

发射机

发射机电路见图1。其中BG\(_{1}\)、L和C1等组成电感三点式振荡器,振荡频率为50~54兆赫,作为载频信号。BG\(_{3}\)、BG4、R\(_{3}\)、R4、C\(_{4}\)、C5等组成自激多谐振荡器,振荡信号通过R\(_{2}\)加到BG2的基极,控制BG\(_{2}\),使BG2工作在开关状态,用以完成对载频的调制。发射机不用另接天线,直接靠振荡线圈向外辐射,配用超再生式接收机,有效控制距离为10米。

图1
图1 🔍原图 (878×418)

发射极电路中,电感L用φ1mm的漆包线在直径为15mm的圆木棒上间绕5圈,然后脱去木棒,把线圈拉长到10mm,在2.5圈地方焊出一抽头。高扼圈用φ0.07的漆包线在1/8W、1MΩ的炭膜电阻上乱绕30圈左右,然后将线头焊在电阻的引线上即可。

BG\(_{1}\)的β值为150左右,也可以用2G910超高频管;BG2的β值为60左右,穿透电流要小。BG\(_{3}\)、BG4的β值在50~80间,要注意两管特性一致。C\(_{1}\) 用瓷介微调电容器,C2~C\(_{6}\)均为小型瓷片电容。按钮开关为KWX型小型微动开关。

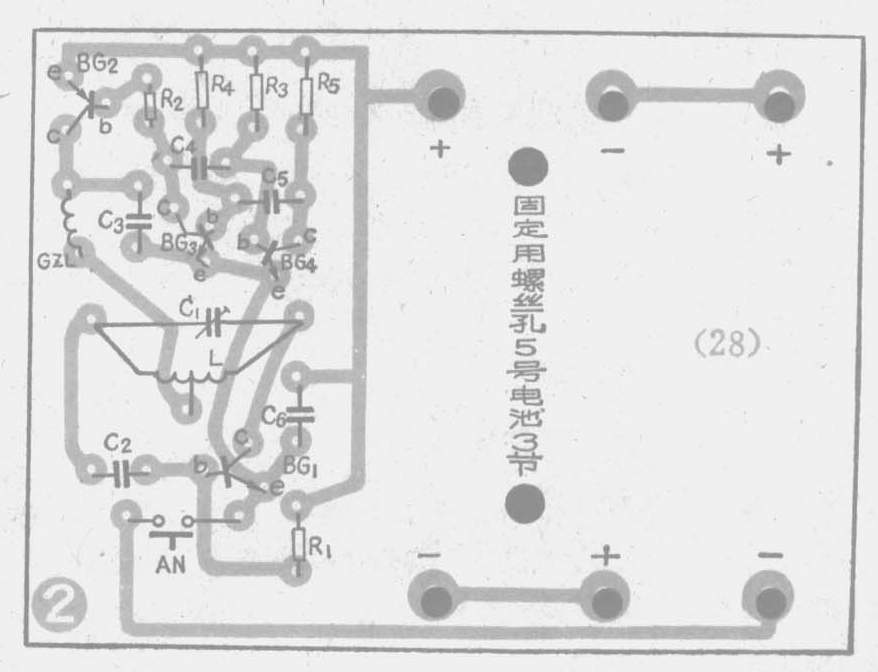

图2为发射机的印制电路板(1:1)。机壳用3mm厚的有机玻璃粘成(80×65×30mm\(^{3}\)),应当注意的是机壳不能用金属的。

图2
图2 🔍原图 (878×672)

调试时暂不接BG\(_{2}\),将BG2的c、e两脚位置用导线暂时短路,测BG\(_{1}\)的发射极电流,正常工作时,Ie1在0.2~0.8mA之间。调制器与多谐振荡器一般都不必调试即能正常工作。

发射机调好后,再与接收机配合调试使用。

接收机

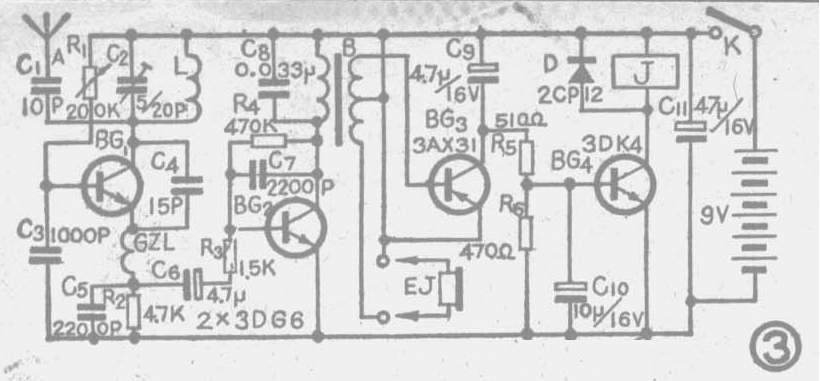

接收机电路见图3,这是一种超再生接收机电路。图中BG\(_{1}\)担任超再生检波任务。L、C2组成调谐回路以决定接收频率。C\(_{4}\)为反馈电容,从而使电路处于强烈的再生振荡状态。高扼圈GZL与R2、C\(_{5}\)组成间歇振荡电路,使再生振荡电路处于断续的自激振荡状态,以提高接收机的灵敏度。

图3
图3 🔍原图 (820×381)

BG\(_{2}\)等组成音频放大器,起再生检波级得到的音频信号经C6、R\(_{3}\)耦合至BG2的基极进行放大。放大后的音频信号经音频谐振回路(C\(_{8}\)和变压器B的初级绕组)选出,由变压器耦合到BG3。

BG\(_{3}\)、BG4组成电子开关。当接收机没有收到信号时,变压器B次级无信号输出,BG\(_{3}\)截止、BG4也截止。继电器J不吸动。当发射机发射信号时,接收机收到后,经超再生检波,BG\(_{2}\)放大后,B的次级有信号输出,这信号加到BG3的发射结,只要信号有一定的强度,BG\(_{3}\)导通、BG4也导通,继电器动作,其常开触点由断开变为接通。由于这组触点是代替照相机电动快门开关的,所以电动快门开关接通。图中R\(_{5}\)、C9、C\(_{1}\)0组成的滤波器,可以滤除短暂的干扰脉冲,以免继电器误动作。

接收机中,BG\(_{1}\)最好用3DGllB或2G910,β为150左右,3DG6免强可用。BG2、BG\(_{3}\)、BG4的β为50~100。C\(_{2}\)、线圈L及GZL与发射机用的相同。C1、C\(_{3}\)、 C4、C\(_{5}\)、C7用CCX型瓷片电容, C\(_{8}\)用涤纶电容。B用输入变压器。继电器用工作电压为12伏的JRX-13F。图3中EJ为800欧高阻耳塞机,供调试时使用。

接收机的印制板见图4(1:1)。盒子用有机玻璃或三合板粘成,形状见标题旁外形图(140×100×60mm3),面板为一斜面,圆形孔便于从外面放进无感起子调电容,长方孔安装电源开关。安装时,把印制板、9伏积层电池都固定在底板上。天线是用0.5~1mm厚的铝皮剪成120×50mm2的长方形。由于铝皮上不好焊接,所以在上面钻一个φ2mm的小孔,铆上铆钉,便于焊接。天线用万能胶水粘在接收机盒子的顶板下面即可。盒子的右侧板上的两心插座接继电器的常开接点;左侧板上的两心插座用来接监听耳机。

图4
图4 🔍原图 (1314×856)

1.接入监听耳塞,旋动可变电阻R\(_{1}\),耳塞里可听到超再生接收机所特有的“沙、沙”超噪声,调R1使这超噪声柔和、纯正、没有爆裂声,并且用手摸天线时,超噪声略有减轻。此时BG\(_{1}\)的发射极电流约为1mA。

2.当按下发射机的按钮时,耳塞里应听到“嘟……”的音频叫声,此时超噪声应消失,若听不到音频叫声,说明两机频率没对准,应分别调整发射机和接收机中的微调电容,直至两机频率完全对准。

3.找几个容量不同的电容器,分别代替C\(_{8}\),使耳塞机中听到的音频信号最大,用以确定调谐回路的电容。

4.拆去监听耳塞机,发射机发射信号时,继电器应吸动。没有信号时,继电器应处于释放状态。

然后检查接收机的抗干扰能力。检查时可开、关室内的目光灯或其它电源开关,看看继电器有没有误动作。如果有误动作说明两机还没完全调好,应继续调微调电容,必要时,可改变C\(_{9}\)、C10、R\(_{5}\)、R6的数值,以提高抗干扰能力,调至继电器没有误动作为止。

两机调好后就可以投入使用。将照相机的电动快门开关接到继电器的常开触点。接收机的放置位置根据需要自选。把发射机拿在手里,当选好所摄人物的镜头时,手指一按发射机按钮AN,就可以完成拍照。

这套装置也可以用来遥控室内车辆等玩具。(陈有卿)
