定时插座

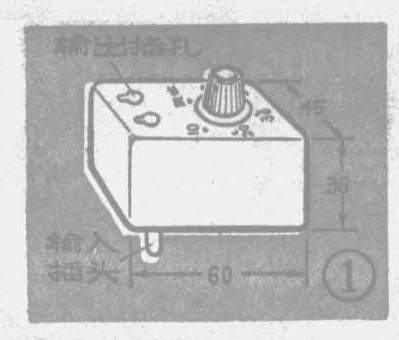

定时插座的外形见图1。使用时，将它的输入插头插入市电220伏电源插孔，把用电器的电源插头插到定时插座的输出插孔，然后旋动选时旋钮，选取所需的定时时间，用电器工作到选定的时间，便自动停止工作。该定时插座结构简单、使用方便。

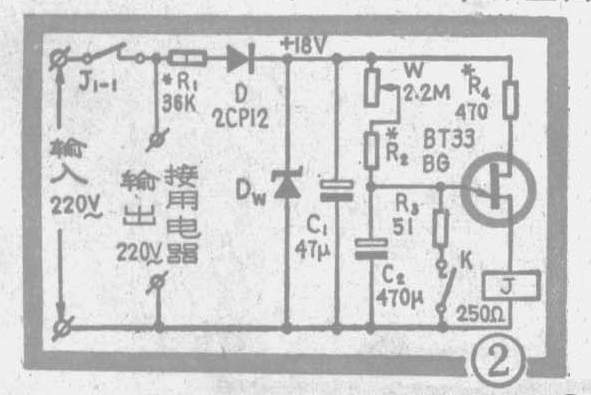

定时插座的电路见图2。继电器的触点J\(_{1}\)-1是一组常闭触点（即继电器释放时，它是接通的），它把用电器的电源接通，用电器工作。同时市电220伏经过整流、滤波、稳压后，输出18伏直流电压，通过W、R2给电容C\(_{2}\)充电，当C2上的电压充到单结管的峰值电压时，单结管导通，C\(_{2}\)通过单结管、继电器绕组放电，继电器吸动，其触点J1-1由接通变为断开，切断了用电器的电源，用电器便停止工作。由此可见，电容器充电这段时间，就是用电器工作时间，调节W就可改变充电时间长短，用电器在规定时间内工作。继电器采用机械自锁的方法（下面介绍），以便完成定时的自动关机。关机后，定时插座本身不消耗电能。若需重复定时，可将电位器W的旋钮反时针旋到底，再用机械的方法使继电器由吸合状态恢复为释放状态。然后再转动电位器旋钮，重新选取定时时间。当继电器释放时，使触点开关K接通。K接通有两个优点，一方面给C\(_{2}\)提供放电电路，以免C2上有剩余电荷，影响定时的准确度。另一方面，触点开关K接通时，使RC电路长时间充不上电，定时插座就可以作为普通插座用。

充电电容C\(_{2}\)选用价格较低的铝电解电容，如CD25、CD10或CDll型25V、470μF的电容。单结管用BT33,分压比η尽量高些。

继电器用的是JRX－19F型扁平继电器（江西洪都无线电厂生产的）。这种继电器体积较小，尺寸为30×20×11（mm）\(^{3}\) ，有两组转换触点、触点负荷为0.5A×220V\(_{A}\)C，其线圈电阻为250Ω、工作电压为12V、实际吸合电压≤8.5V。为了配合本电路，进行了改装。

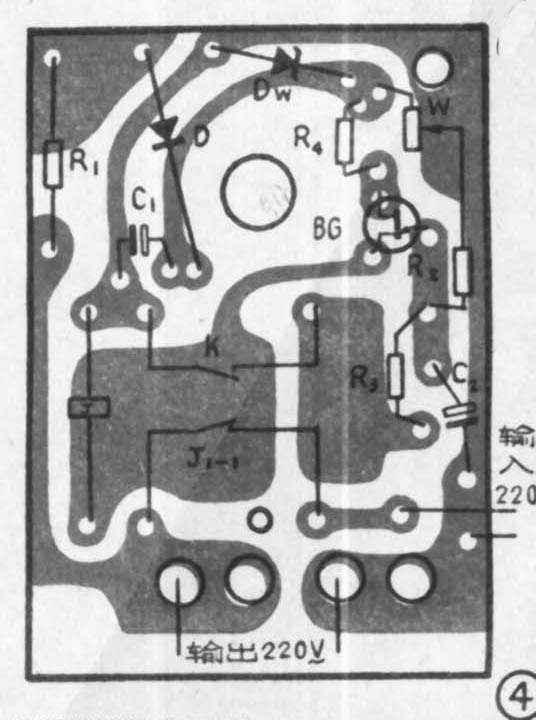

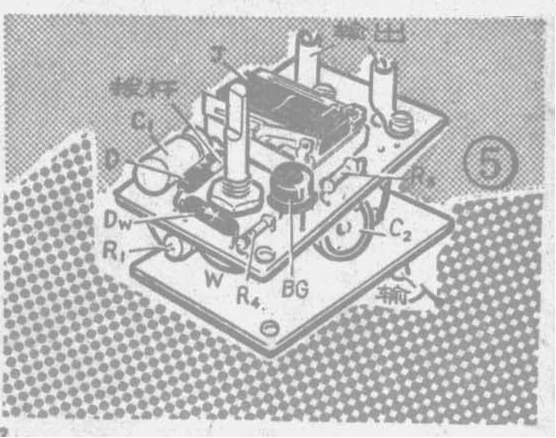

改装时，保留一组常闭触点J\(_{1－1}\)，另一级常开触点进行改装。先把改装侧的推杆除去，见图3，并把该侧的静合引出片、长簧片扳起转一角度，使这组触点由垂直方向的动作改成为水平方向动作，作为触点开关K。调整长簧片的位置，使得衔铁吸下时，长簧片能立即弹过去，把衔铁卡住，成为自锁簧片，使继电器本身机械自锁，这就是上面提到的定时插座的自动关机动作。在自锁簧片上焊一金属片，弯成图示形状作为复原小钩用。当电位器转轴上的拨杆拉动复原小钩时（参加图5），自锁簧片能脱离衔铁而退出自锁吸合状态，同时还能将触点开关K接通，使定时插座成为普通插座。输出插孔用两个金属片弯后固定在印制板上。图4为1：1的印制版。

定时插座组装后，将电位器的整个旋转角度分为4格，所得的5条刻度线上依次标上复位、10分、20分、30分、45分字样。

第一步先调短延时，调试时R\(_{2}\)用100K。把电位器从复位（阻值最小）开始，旋转到第一个格的1／4位置，并使绝缘拨杆不影响自锁簧片的动作。通电后，继电器一般能在2～4分钟内吸合自锁。若继电器不吸动，可用MF10型万用表50伏直流电压档检查充电电容C2上的电压是否合适。也许是单结管的分压比太高，这时可适当增大R\(_{4}\)。

第二步调长延时，把电位器旋至阻值最大，一般说来继电器经延时40～50分钟后应能吸动。若提前吸合，可将R\(_{2}\)增大到300K。若R2增为300K，继电器仍不吸合，说明所用单结管的分压比太低应调换。若吸合动作太迟或根本不吸动，可采用与调短延时相同的方法再进行调试。一般调整好以后，都能达到使用要求。(杨以鹏)
