本文介绍的这种钟声音响器，能模拟钟声的音响效果。如果把它用在影剧院，作为节目开始、结束报时用，观众将欣赏到低沉、悠扬的钟声。

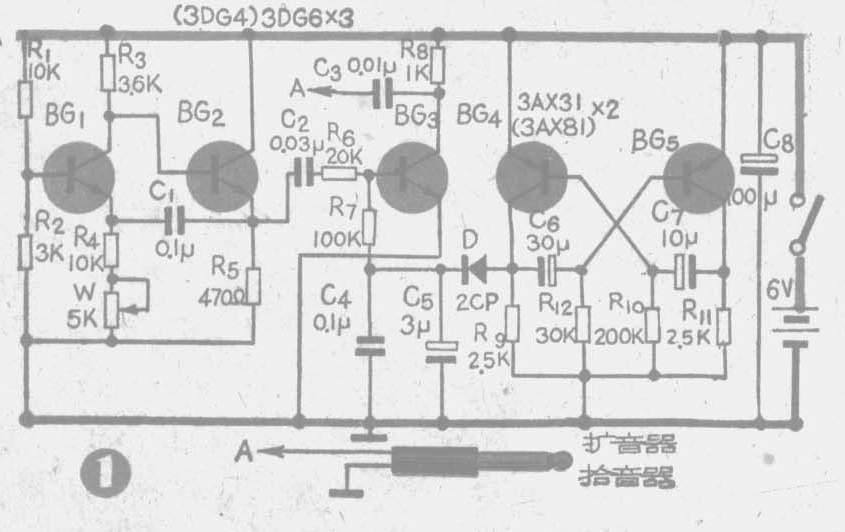

钟声音响器的电路见图1。它主要由音频信号振荡器、合成钟声音频信号放大器和自激多谐振荡器三部分组成的。
晶体管BG\(_{1}\)，BG2等组成射极耦合音频振荡器，改变W,可以改变音频振荡器的频率。这音频信号经C\(_{2}\)、R6耦合至BG\(_{3}\)的基极。
晶体管BG\(_{4}\)、BG5等组成自激多谐振荡器，它产生的振荡信号用来控制BG\(_{3}\)的工作状态。从图中可以看出，当BG4导通饱和时，电源电压通过二极管D向电容C\(_{5}\)充电，与此同时，通过R7，有一正向偏压突然加至BG\(_{3}\)的发射结，BG3导通，把射极耦合振荡器产生的音频信号突然放大，其效果使扬声器发出如同钟锤敲击钟条的响声。由于BG\(_{4}\)导通时间很短，很快地它又进入截止状态，此时D也截止，C5通过R\(_{7}\)、BG3的发射结电阻放电，供给BG\(_{3}\)一个逐渐衰减的正向偏置电压，有一衰减的音频振荡信号输出，恰如钟声的娓娓余音。
BG\(_{3}\)等组成音频放大器，它将合成后的钟声音频信号进行放大，再经电容C3输送到收（扩）音机的拾音插孔。

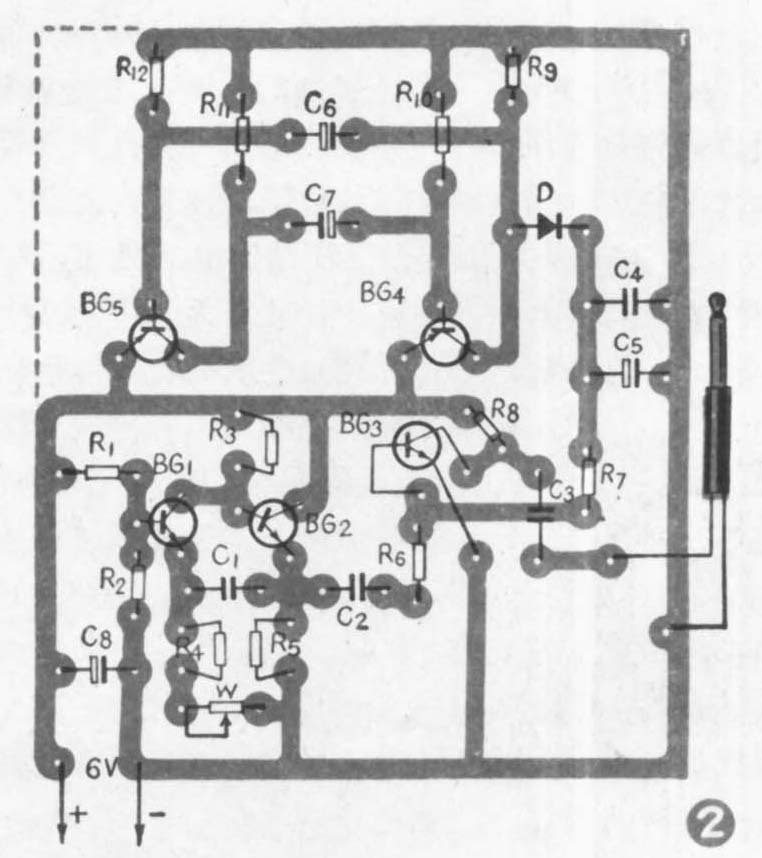

整机印制电路板见图2（1：1）。安装时可分两步。先安装音频振荡器和音频放大器电路部分。在BG\(_{1}\)的发射极和地之间焊出两根导线，接一只20～50K的电位器。再把电容器C5的正端用导线暂时接到电源的正极。整个音频振荡器部分电路焊好以后，把C\(_{3}\)接的输出插头插入收（扩）音机的拾音插孔，接通收音机电源，扬声器会发出音频声响，但不一定就是钟声音响。这时需调电位器W，改变音频振荡器的频率，反复调整到近似钟声的音响。再把C5正端的导线焊下，用手拿着导线有节奏地接触电容器C\(_{5}\)的正端，这时扬声器应发出“ 、 ”的钟声。电容C5的取值不宜过大，一般为2～4μF，容量大了余音过长，会使整个声音模糊不清。调试完毕，将C\(_{5}\)上的临时导线焊掉，再拆下电位器，测出阻值，如测量阻值为12K，可用一只10K的电阻作为R4、5K的电位器作为W接到电路中，这样还可以利用W作微调用。
安装多谐振荡器部分时，R\(_{1}\)0暂不焊上，用一只470K的电位器串接一只10K电阻接在BG4的基极和地之间，其余元器件装好后，接通电源。将万用表置于直流电压10V档，测量BG\(_{4}\)、BG5的集电极电压。若两管的集电极电压很低，则说明两管均处于饱和状态，电路不起振，这时可以适当地增加两管的基极电阻，或者换β值较小的管子。然后再重新测量BG\(_{4}\)的集电极电压，如表针只是抖动而不摆动，则说明振荡频率比所要求的高，调电位器旋钮增大阻值，使频率降低。一直调到表针随着多谐振荡器的电路翻转而摆动，摆动的间隔约2秒一次为止。这时随着电路的翻，扬声器发出理想的钟声。焊下电位器，测出阻值用固定电阻代替作为R10。
整个电路调整好以后，将线路板和电池安装在一个90×65×35mm\(^{3}\)的盒内。使用时，只需将插头插入收（扩）音机的拾音插孔，接通电源开关，就会有钟声发出。(吴连柱)
