DP12－2－A型电调谐高频头，是我厂专为广大业余无线电爱好者设计生产的。其特点是体积小，对变容二极管的要求低、便于制作和调试并且容易和各类晶体管或电子管电视机匹配。其主要技术性能是：工作电压为+12V；开关电压为+12V；AGC电压为+2.5V±0.5V; 调谐电压为0～30V; 工作频段为1～12频道；输入、输出阻抗均为75Ω；根据用户需要可输出新、老两种中频频率；增益K\(_{P}\)≥22dB；各频道增益差P≤10dB；噪声系数N\(_{F}\)≤8dB；中频抑制≥40dB。

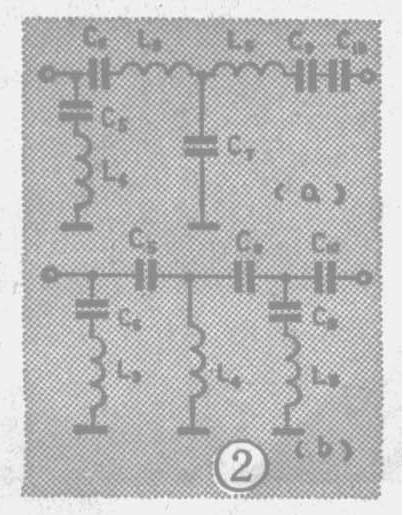

电路图如图1所示，主要特点是输入回路采用了多种滤波器和陷波器。由L\(_{1}\)、C2组成中频陷波器，其谐振频率在40MHz。由C\(_{1}\)、L2∥C\(_{3}\)、C4组成低通滤波器，其截止频率为235MHz。当开关电压末加上时，D\(_{1}\)不导通，此时电路等效成图2（a）所示形式，由C6、L\(_{3}\)、C7、L\(_{5}\)、C9、C\(_{1}\)0组成带通滤波器，其通带为40～ 105MHz，而C5、L\(_{4}\)组成串联谐振，其频率为200MHz左右，不影响低频信号通过。当开关电压加上之后，D1、D\(_{2}\)开关管导通，此时电路等效成图2（b）所示形式，由C5、L\(_{4}\)、C8组成高通滤波器，其截止频率为140MHz。而C\(_{6}\)、L3、C\(_{9}\)、L5则组成串联谐振回路，其频率约为60MHz，不影响高频段信号通过。
其它电路与常见的电调谐高频头电路相似，这里就不一一介绍了。
一、元器件选择
1．变容二极管：可采用2CB14B、2CC14、303等，要求最大电容与最小电容比大于4.5倍、最小电容为3～4.5P、最大电容为18～21P、两只变容器的配对误差为10％左右。同时还要求Q值≥80、反向击穿电压BV\(_{R}\)≥35V、反向漏电流IR≤0.05μA。
2. 开关二极管：可采用K411、2CK45C、304等，要求反向击穿电压V\(_{B}\)≥20V、零偏压结电容Cjo≤1.5P、正向微分电阻R\(_{S}\)≤4Ω（IF=10mA、f=4MHz）。
3．高放管：采用3DG79、2G210、3DG56、3G4等具有正向AGC特性的管子，要求f\(_{T}\)≥500MHz、β≥30、BVCEO≥20V。本振与混频管可采用3DG30、2G211、2G910等，其参数要求f\(_{T}\)≥700MHz（Ie=2mA、U\(_{C}\)＝10V）、β值在40～150之间、BVCEO≥20V。
4. 电容: 全部采用CCX小型高频瓷片电容或独石电容，容量误差≤±5％。
5．电感：L\(_{6}\)最好用LG1型色码电感，如果自制，可用NXO－10高频磁心，用直径0.12毫米的漆包线绕20匝，可获得4.7μH的电感量。电感L\(_{12}\)、L13,采用KP12－3高频头的中频骨架，用0.21毫米的漆包线，各绕9匝，可获得0.36μH的电感量。其他电感线圈均为空心线圈，绕制数据见表1。
表1
线 圈 L1 L2 L3 L4 L5 L7 L8 L9 L10 L11
圈数(匝) 1 3 10 4 10 17 3 4 2 7
线圈内径(mm) φ φ3 φ4 φ4 φ4 φ3 φ3 φ4 φ3 φ4
电感量(μH) 0.25 0.03 0.18 0.05 0.18 0.23 0.025 0.05 0.02 0.08
线径 φ0.57mm φ0.57mm
6．电阻：最好用1／4W或1／8W的RTX型小型碳膜电阻。
二、制作方法

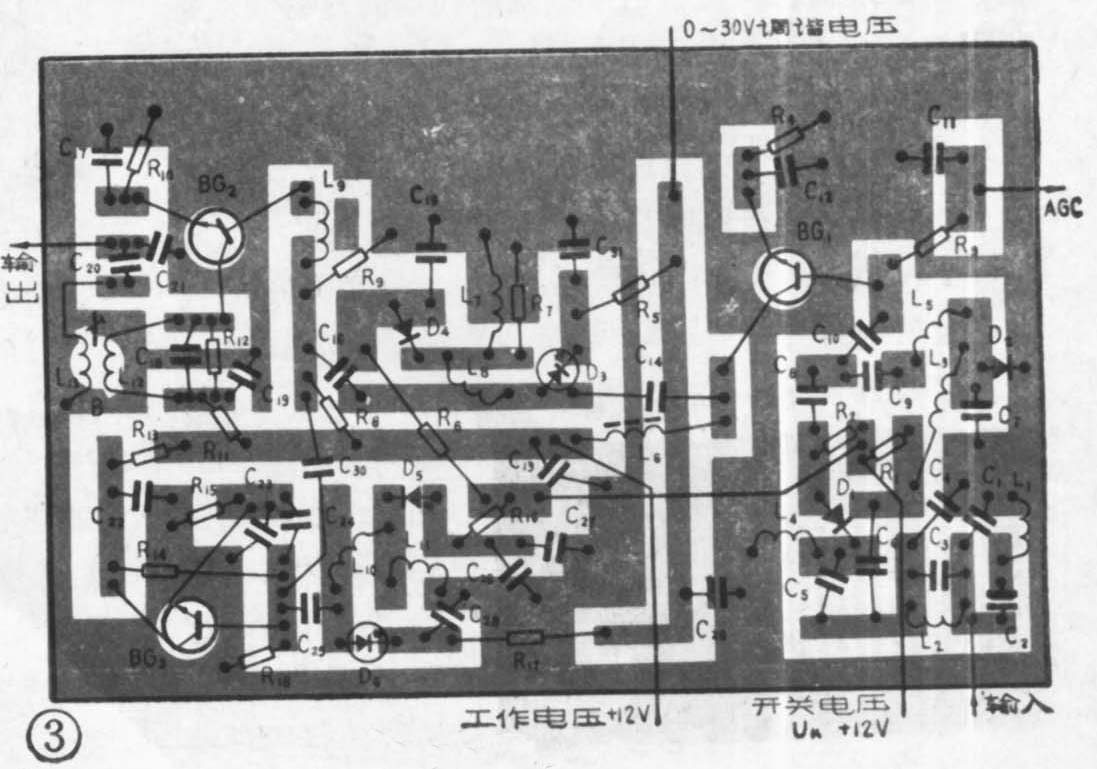

高频头的印制电路板如图3所示。可用刀刻法制作，也可用三氯化铁腐蚀制作，但三氯化铁一定要擦洗干净，否则会引起高频损耗。外壳可用铁皮做，也可用2毫米厚的敷铜板做，但接地一定要良好。元件焊接引线应尽量短，特别是本振级的元件应紧靠印制板。焊接变容管和开关二极管时，时间要短，防止损坏管子。输入、输出引线用同轴电缆，屏蔽层要接地良好。
三、调试
此高频头调试比较方便，具体调整步骤如下：
1．调整BG\(_{1}\)～BG3的直流工作点：各管发射极、基极、集电极的直流电位调到如表2所示。
表2
名称 代号 发射极 基极 集电极 备 注
高放管 BG\(_{1}\) 1.6伏 2.3伏 12伏 加AGC电压+2.5V
混频管 BG\(_{2}\) 0.9伏 1.3伏 10伏 UT=10V时
本振管 BG\(_{3}\) 2.8～3伏 3.3伏 7.5伏 UT=10V时

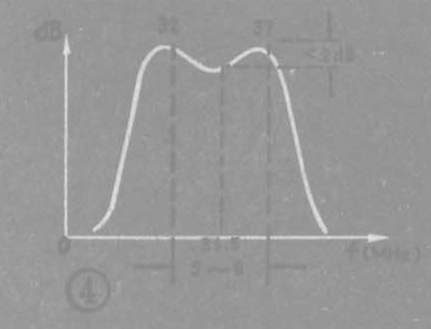

2．调整混频特性：将本振管BG\(_{3}\)基极对地短路，使之停止振荡。用一只1K电阻和1000P电容串联，接到BT—3扫频仪的输出头上，然后接在混频管基极。在高频头的输出端并联一只75Ω电阻，作为负载，再接到扫频仪的检波探头上。输入34.5MHz的扫频信号，调节L12、L\(_{13}\)的磁心和耦合的松紧，使混频特性曲线呈现双峰，峰峰之间的带宽为5～6MHz，增益为6～8dB，曲线见图4。调好后，用聚乙烯醇胶或腊封好。如果电视机的通道是老中频，可把C18改为27P,把中心频率调在31MHz。

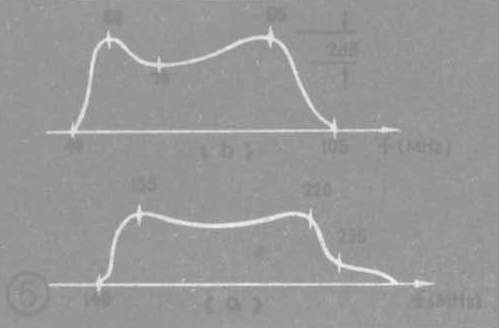

3.输入回路的调整: 将扫频仪的输出头接在高频头的输入端，将检波探头接在BG\(_{1}\)基极，并加上AGC电压。当加上开关电压（即6～12频道）时，输入回路的曲线如图5（a）所示，若右边吸收点不在235MHz处，可拨动线圈 L2；若左边吸收点不在140MHz处，可拨动线圈L\(_{4}\)。当不加开关电压时（即1～5频道），输入回路的曲线如图 5（b）所示。若右端吸收点不在105MHZ处，可拨动L3。
4. 本机振荡的调整：加上开关电压,并把调谐电压置于28V。 用一只感应线圈靠近L\(_{1}\)0，并将感应线圈的另一头接到扫频仪外频标输入端。从显示屏上观察本振频率，看是否为253.5MHz，如果本振频率低于或高于253.5MHz，可调节L10。然后，慢慢调节调谐电压，使本振频率从253.5MHz变到200MHz处（此时调谐电压一般为6～7V左右），记下253.5MHz和205.25MHz两点的调谐电压。断开开关电压，同样将调谐电压置于28V，调节L\(_{11}\)，使本振频率为122.25MHz，把调谐电压从28V降至25V左右，这时本振频率应从122.25HMz处降至86MHz，记下122.25MHz和86.75MHz两点的调谐电压。

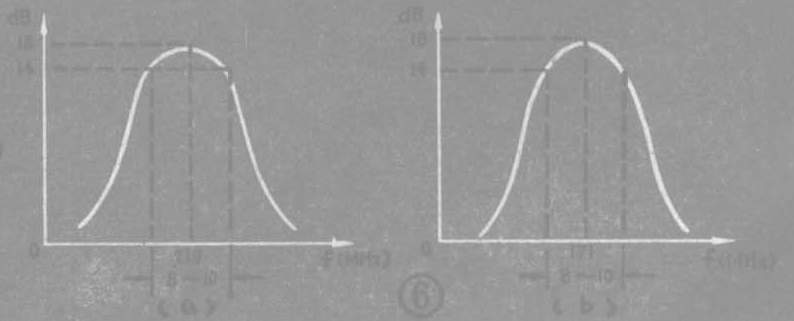

5．高放级的调整：将本振管BG\(_{3}\)基极接地，使之停止工作。将扫频信号从高频头的输入端输入，再将检波探头接到混频管的基极。当调谐电压调至20～23V（即12频道本振所需电压）时，调节L8，高放曲线应如图6（a)所示。再把调谐电压调到8～9V（即6频道本振所需电压），并微调L\(_{8}\)和L4，使曲线如图6（b）所示。低频段的调整也类似。
6.统调：将本振恢复正常，在高频头的输出端并联一只75Ω电阻。把扫频信号从输入端引入，将检波探头接至输出端。加上开关电压调整调谐电压，12～6频道的总曲线应正常，断开开关电压，调节调谐电压，5～1频道的总曲线应正常。一般1～12频道的调谐电压分别为：2.5～3V; 4.5～5V;7～8V；9～12V；20～24V;8～9V; 9.5～10V； 11～13V； 13～15V；15～17V； 17～20V； 20～23V。
四、制作中常见的故障
1．无伴音、无图象，改变调谐电压也无反应:一般是本振有问题，首先检查本振是否起振，检查方法同其他振荡器一样。如果本振不起振，则应检查本振管是否良好；变容管D\(_{6}\)是否接反；分压电容C24、C\(_{23}\)的容量是否正确；电感L10、L\(_{ll}\)是否有虚焊等。
2．低频段能正常工作，高频段不能工作：一般是本振管的f\(_{T}\)太低，或者是本振管具有正向AGC特性。另外开关二极管D1或D\(_{5}\)开路，也会使高频段工作不正常。用万用表测量二极管两端电压为12V，则说明是开路了。
3．开机时工作正常，过半小时后，需要经常调整调谐电压，而且出现杂音：这一般是变容二极管D\(_{6}\)热稳定性差造成的。开机半小时后，测量R5、R\(_{17}\)两端的压降，如果不一致，就可断定。
4．开机时工作正常，突然出现无伴音无图象故障：这一般是高放管的be结被很强的干扰脉冲击穿所致。为了保护高放管，可在be结间加一只开关二极管2CK44，如图7所示。
还有一些故障，这里就不一一列举了。
五、使用方法

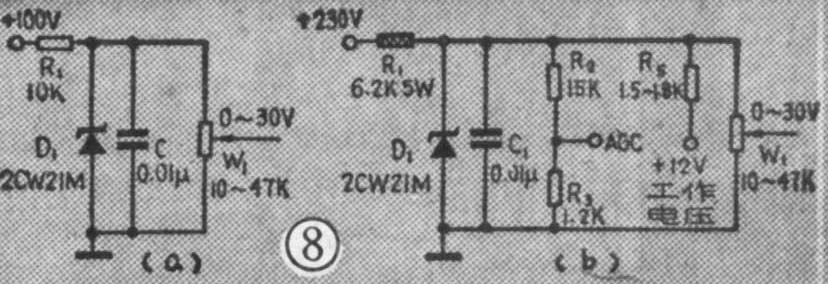

电调谐高频头比机械调谐高频头多一组0～30V的调谐电压和一组12V的开关电压。如果在晶体管电视机上使用，电调谐电压可从行输出级的100V中压获得，如图8（a）所示。因为开关电压的电流较大（30mA），所以不应从高频头工作电压上取得，而应在稳压电源上直接取出。如果在电子管电视机上使用，可用+230V电源电压，经电阻降压后获得0～30V调谐电压和12V工作电压，如图8（b）所示。提供AGC电压的方法可参考80年第一期《怎样更换高频头》一文。若想方便一些，也可用电阻分压的方法取出2.5V的固定电压，但高放AGC就无法调整了。经过实践，证明对收看效果影响不大。12V开关电压，可用6.3V灯丝电压经倍压整流滤波后获得。(苏州师范学校工厂 吴念捌）
