电视天线的正确选用

人们发现，每台电视机都附带有一付天线，是电视机必不可少的组成部分，然而天线的形式却又各不相同。那么，天线究竟有些什么作用，又应该怎样选择呢？这里作一简单介绍。

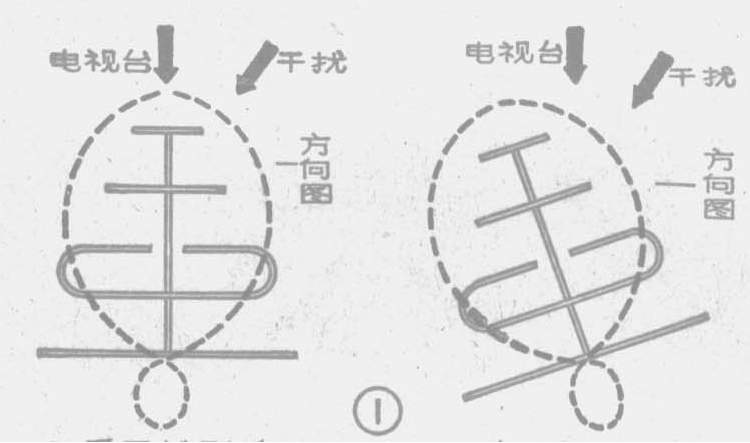

电视机上的接收天线有三个重要作用：第一，接收空间电磁波，并把它转换成高频电流供给电视机。这是每一付电视天线的根本作用。第二，可以帮助电视机提高灵敏度。常用的拉杆天线可以提供的增益约1.2分贝。羊角天线提供的最大增益可达2.2分贝，室外五单元接收天线可提供增益有10分贝左右。在城市的郊区（在电视台服务范围），或者虽然在市区，但周围有高大建筑物阻挡，因此使接收机周围的信号场强较弱。在这些情况下，电视机可能收看不到节目，或者虽能收看得到，但“雪花飘飘”形状的干扰很多。此时，如果选用一付高增益天线就可得到改善。第三，可以提高电视机的抗干扰能力。如果在电视机用户的某一方向有固定的干扰信号源，可以选用具有较强方向性的天线，把天线不能接收电磁波的一方对准干扰信号源方向，干扰就不会进入电视机了。如图1所示。

第一个作用是天线的本能。但是，要使天线能发挥第二、第三个作用时，就存在着正确选择和使用的问题。同时还存在正确解决天线与电视机之间的连接问题，这主要是正确选择馈线的问题。

目前电视接收天线形式繁多，但总括起来有这样的特点：室内天线，增益低，造价低，易搬动；室外天线，增益高，造价高，安装复杂。另外，对室外多单元天线而言，天线的频带宽度与天线的增益是相互矛盾的。天线的频带越宽，则天线的增益就越低。因此，选择天线时，应首先着眼于室内天线，在使用室内天线无法获得满意收看的地区和环境，才考虑选用室外天线。一般在市区使用室内天线，郊区使用室外天线，市区重影严重的环境也应使用室外天线。如果本地区只接收一个频道电视节目，那么，就只需要选择普通单频道接收天线，不要选用宽频道或全频道接收天线。如果本地区有两个或两个以上的电视频道节目，应选用宽频道接收天线，用一付天线收看几个电视频道的节目。目前常用的几种电视天线的形式如图2、图3所示。

拉杆天线是一种机上天线，如图2（a）。这种天线只有电视信号场强比较强的接收地区可以使用。使用时电视机后盖上“75Ω”“300Ω”（有时称“机内”或“机外”）的天线切换开关应置于“机内”（75Ω）一边。

羊角天线也是一种室内天线，如图2（b），一般在16英寸电视机上使用。羊角天线的引下线（馈线）是300Ω。所以，馈线应插入电视机后盖300Ω的插孔内，切换开关置于300Ω一边。

拉杆天线或羊角天线，在使用时都需要调节长短，旋转其位置。如果您知道所接收的电视频道波长λ\(_{0}\)，那么，拉杆天线或羊角天线一臂的长度应等于λ04。如果不了解波长，那么改变长度以收看清楚为好。

折合式羊角天线（又称蝶形天线），是对羊角天线的一种改进，如图2（e）所示。它的工作频带宽，而且接收电视信号的能力可以提高一倍。它的馈线也是300Ω。因此，使用方法与羊角天线相仿，馈线插入电视机后盖300Ω的插孔内，切换开关置于300Ω一边。这种天线的缺点是目前产品的长度不能调节。因此，一付折合式羊角天线，并不适用1－12频道。由于各地区生产的折合长度不同，因此购买时一定要询问清楚，能否接收本地区的电视频道。

全频道蝶形天线，如图2（f）。这种天线的工作频带比上述所有天线都宽。缺点是，结构复杂，造价高，而且天线接收到的信号能量有一部份被电阻所消耗，因此天线的效率比较低。这种天线一般只应用于市区彩色电视机上。使用时，环上附加的一对羊角天线都拉到λ\(_{0}\)4的长度(λ0—所接收的电视频道波长）。天线的馈线是300Ω，因此，馈线应插入电视机后盖300Ω插孔内。天线开关置于300Ω一边。

螺旋天线是一种新型的室内天线，如图2（c）。这种天线的最大优点是工作频带特别宽，既可适用于1－12频道，又可适用于UHF频段。而且，在重影比较严重的环境中使用时，调节其位置还能起到减轻或消除重影的作用，缺点是，这种天线的灵敏度低，适用于信号较强的地区。所选用的馈线也是300Ω扁平馈线。馈线应插入电视机300Ω的天线插孔。后盖上的天线开关应拨置300Ω位置。

圆环天线，如图2（d）。这是一种专供全频道电视机收看UHF频段电视节目用的室内天线。它的圆周长等于λ\(_{0}\)（λ0—13～48频道的中心波长）。因此，圆环天线可以等效二个半波天线。所以在UHF频段，圆环天线的接收效率比拉杆天线、羊角天线都高。圆环天线也是采用300Ω的馈线。

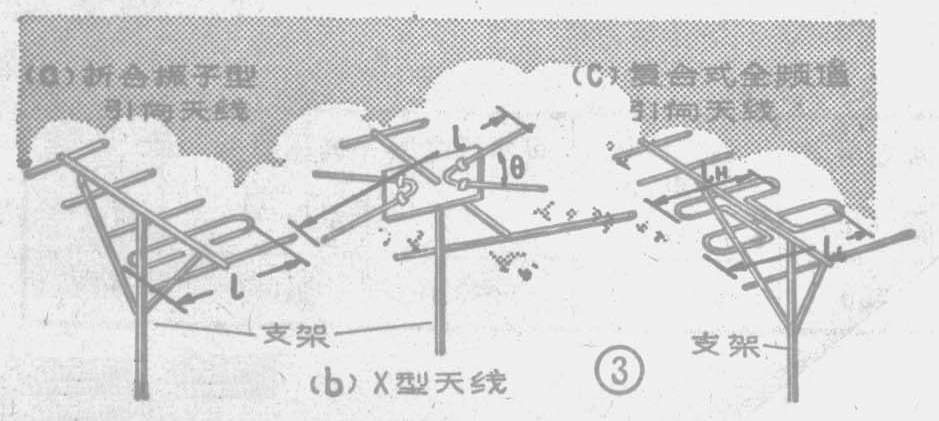

使用上列室内天线收看时，如果发现电视屏幕上，“雪花状”杂波点多，甚至图象也不稳定，则说明信号太弱，改善的方法是采用室外天线。图3中，共列出了三种室外天线。这三种室外天线的共同点是：天线馈电点的阻抗都是300Ω；如果单元数增多，则增益会相应提高。

折合振子型引向天线如图3（a），这是常用的室外天线，与其它两种形式天线相比，折合振子型天线调整比较简单。缺点是工作频带比较窄。适用于单频道或者频道相邻比较近的情况。选购时，应选折合振子的长度l≈λ\(_{0}\)/2×0.95，（λ0—所接收的电视频道波长）。

X型天线如图3（b）所示，其增益可达6分贝左右。特点是，天线工作频带较宽，使用中θ张角应进行调整。θ角增大，则工作频带展宽，但方向图 （表示天线对不同方向传来的电磁波的接收能力的）将变差。使用中应以调节到图象清楚为准。这种天线适于电视广播频道较多地区。选用时应尽可能选l≈λ\(_{0}\)／2×0.95的。

复合式全频道引向天线，图3（c）。其增益比单频道天线增益低，而且在整个频段内的增益不均匀，低频道增益较高，约达8～9分贝，高频道增益低，约为6～7分贝。这种天线的特点是能接收1－12频道的电视信号。短的折合振子的长度为高频段（6～12频道）中心波长λ\(_{H}\)（lH=

目前常用的电视馈线有二大类:

一类是特性阻抗为300Ω的带状扁平馈线。常用型号是SBVD型图4（a）。带状扁平馈线又分两种，一种是聚乙烯作填充料，特点是质地较硬，损耗小。另一种是聚氯乙烯加炭黑作填充料，暂无型号，特点是质地柔软，因此又称“特软馈线”。价格比前一种便宜，但损耗大。

另一类是特性阻抗为75Ω的同轴电缆。常用型号：SYV—75—5－2（或SYV—75—9），如图4（b）。特点是质地硬，损耗最小，但价格较贵。其外导体是金属丝网层，所以馈线引进的干扰小。

“特软馈线”只适用于室内电视天线作引线用。SBVD型聚乙烯馈线，适用于VHF频段（即1－12频道）室外天线作馈线用。这种馈线在UHF频段（特高频频段即13－56频道）损耗显著增大，因此不宜采用。75Ω同轴电缆，适用于室外天线作馈线。特别适用于UHF频段作室外馈线。由于它对干扰有屏蔽作用，但价格较贵，所以在VHF频段上一般只应用于彩色电视机和场强弱的地区作室外馈线。

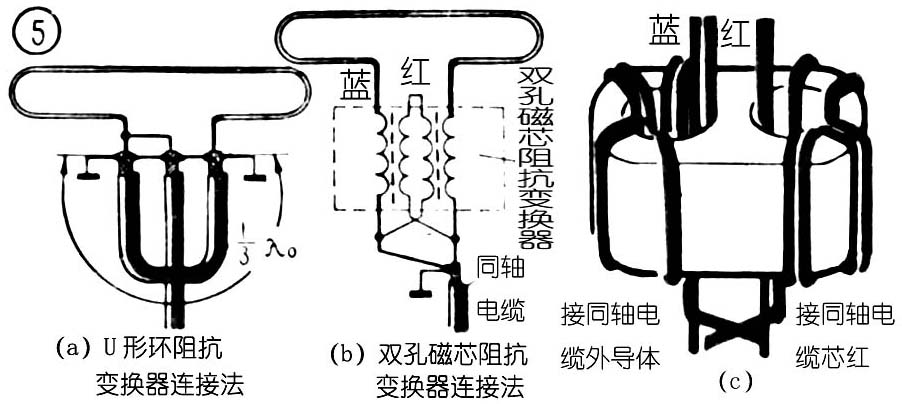

图3中所列举的室外天线其输入阻抗都是300Ω左右。当采用带状扁平线作馈线时，可以把馈线直接与天线的馈电振子相连。当采用75Ω的同轴电缆作馈线时，馈线与天线有两种连接方法。如图5所示。一种方法如图5（a）所示，取一段长度为\(\frac{1}{3}\)λ\(_{0}\)的同轴电缆（其中λ0是所接收的电视频道中心波长），将其两端的心线分别与天线两个输入端相连。另取一根同轴电缆作引下的馈线。引下馈线的心线与天线的一个端点相连；引下馈线的外导体与1;3λ\(_{0}\)长同轴电缆段两端的外导体（即金属丝网层）相连接。引下馈线用同轴电缆头插入电视机后盖上75Ω的电缆插孔。这种方法又称U形环匹配变换法。但这种方法只适用于单频道接收。或者两个接收的频道比较相近，比如6、8两个频道（此时\(\frac{1}{3}\)λ0，所用的λ\(_{0}\)应取7频道的波长）。

另一种方法如图5（b）所示，天线的300Ω阻抗通过双孔磁心阻抗变换器变为75Ω。双孔磁心阻抗变换器输入端的两根线头分别与天线的两个端点相接，磁心变换器的输出端，一组与同轴电缆心线相接，另一组与同轴电缆外导体相接。这种阻抗变换连接法，既可适用单频道接收，也可适用宽频道甚至全频道接收。双孔磁心阻抗变换器的绕制如下：取两种颜色的（如红蓝）细塑料导线（规格为0.4mm）各两根，长度约为10cm左右，每两种颜色为一组，两组导线分别在NXD－10型双孔磁心的两个磁孔内并绕4—5圈。磁孔的一端两根红导线相连，两根蓝导线头作输入端的两接线头，磁孔的另一端，两孔的红导线交叉与另一孔的蓝导线相连。取其一组与同轴线心线相连，另一组与同轴线外导体相连。如图5（c）所示。(王国强)
