彩色电视机解码器

解码器是彩色电视机的重要组成部分，它的任务是从彩色全电视信号中取出色度信号，再经过梳状滤波器、同步检波器和矩阵电路等一系列的反变换处理，使之还原为红、绿、蓝三个基色信号，并把它们送至彩色显象管，从而完成彩色图象的重现。下面作一简要介绍。

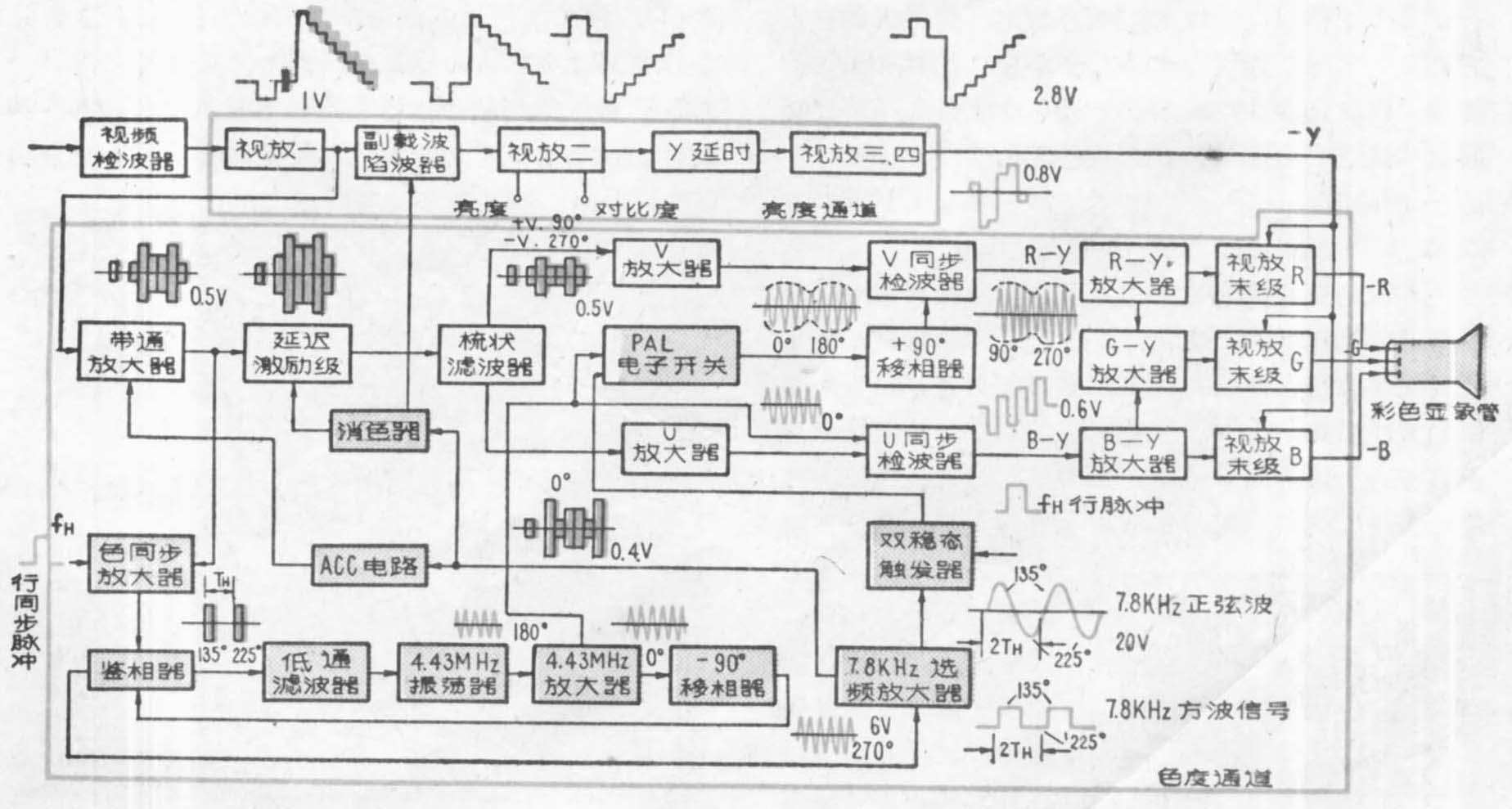

解码器主要由亮度通道、色度通和矩阵电路等组成。附图所示为北京牌834型彩色电视机的解码器方框图。由图可知，视频检波器输出的彩色全电视信号经过视放一（射随器）分成两路：一路送到亮度（Y）通道，把Y信号进行放大。在接收黑白电视节目时，就只有这个被放大的Y信号送到彩色显象管的三个阴极上，使屏幕呈现出黑白图象。亮度通道由四级直流耦合的视频放大器组成，其中视放一、视放三和视放四均为射极跟随器，视放二为共发射极的宽频带电压放大器。为了消除色度信号对亮度信号的干扰，在Y通道中接入了副载波陷波器。当接收彩色电视广播信号时，电路自动接通副载波陷波器，即对4.43MHz副载波进行吸收；而在接收黑白电视信号时，电路则自动断开陷波器，对4.43MHz副载波不起作用，这就保证了黑白图象有较好的清晰度。由于色通道的带宽比亮度通道的带宽窄，这将引起彩色信号比亮度信号在时间上要滞后，为此，要把亮度信号作相应的延迟。所以在亮度通道中加入了0.6微秒的亮度延时线，以保证解调后的红、绿、蓝三个基色信号是正确的。亮度通道除了完成副载波吸收、电平放大和延时均衡作用外，还要完成对图象亮度和对比度调整，这是通过控制第二视频放大器的集电极电流和交流负反馈深度来实现的。

由视放一输出的彩色全电视信号另一路是送往色度通道。首先通过带通放大器把色度信号从彩色全电视信号中选取出来，并加以放大。带通放大器输出的色度信号。分别加到延迟激励级和锁相环路的色同步放大器。延迟激励级的作用是把色度信号加以适当地放大，其工作状态是受消色器控制的。当接收彩色电视信号时，消色器产生+4伏的控制电压，使它导通；而在接收黑白电视信号时，消色器不起控制作用(控制电压为0伏), 延迟激励级截止，即色通道停止工作。经延迟激励级放大了的色度信号输入到梳状滤波器，它把色度信号中的正交（90°) 的两个分量U和V分离开来。U和V分别代表经过压缩了的两个色差信号，即U=0.493(B－Y) sinω\(_{s}\)t、V=0.877（R－Y）cosωst。在PAL制中，V信号是逐行例相90°、270°、90°、270°……，U信号保持着确定的相位0°。梳状滤波器主要是由63.943微秒延时线和延迟补偿网络组成。U、V信号分别经U放大器和V放大器进行放大，然后再分别送至U和V同步检波器。同步检波器的功能是解出两个色差信号R—Y和B－Y。这种检波器的特点是：输入到检波器的信号，不但有被解调的信号，而且还有本机所产生的副载波信号。所谓同步检波，就是只有当本机副载波信号的相位与已调波信号的相位相同时，方能同时输入到检波器，检波器才有最大输出；两者的相位差为90°时，则无输出。也就是说，当本机产生的4.43MHz副载波与U分量同时作用到U同步检波器时，则可解出B－Y。通过PAL电子开关和90°移相器的副载波与V分量同时加V同步检波器，则可解出R—Y，但对于PAL制彩色电视机来说，要正确地把R－Y色差信号解调出来，还需借助于识别电路、双稳态触发器和PAL电子开关等部分。这是因为在发送端的编码过程中，V信号是被逐行倒相的。因此，在电视机中要求输入到V同步检波器中的副载波也应该是逐行例相的，而且它的相位也必须与发送端同步地逐行翻转（即90°、270°、90°、270°……逐行变化）。

由于U、V两分量是正交的，从U同步检波器中可以滤掉混入U信号中的V分量；而且从V同步检波器中也能够滤除混入V信号中的U分量。所以，同步检波器又能进一步消弱了串色、爬行。

色差信号G－Y是由R－Y和B-Y经矩阵电路按一定比例混合得到的。三个色差信号分别由R－Y、B－Y和G-Y放大器加以放大后送到视放末级。经过Y通道放大了的Y信号也加到视放末级。视放末级不仅起着放大作用，而且还是R、G、B三个基色信号的矩阵电路。由视放末级输出的R、G、B三个基色信号加到显象管的三个阴极上。

锁相环路主要包括色同步放大器、鉴相器、压控晶体振荡器、低通滤波器和移相器等部分。色同步放大器的作用是从色度信号中选出色同步信号，并把它放大后，送到鉴相器作为基准副载波，与压控振荡器产生的4.43MHz副载波进行频率和相位比较。色同步放大器的工作是受选通脉冲控制的，该脉冲乃是被延迟4.375微秒的行同步脉冲。只有当选通脉冲来到时，色同步放大器才导通，输出色同步信号。当选通脉冲过后，放大器则截止，而无输出。在一连串的选通脉冲作用下，色同步放大器输出一连串的色同步信号，其相位按照135°、225°、135°、225°……逐行变换。同步检波所需要的本机4.43MHz副载波信号。由晶体压控振荡器产生，并经缓冲放大和-90°移相后，送到鉴相器与色同步信号进行相位比较。鉴相器的输出经过低通滤波器得到的直流分量去控制压控振荡器的变容二极管。经过频率牵引和相位锁定过程，最后使压控振荡器输出的副载波与色同步信号的平均相位一致。这个副载波经放大后，送到U同步检波器。鉴相器同时输出半行频方波信号（7.8KHz），该信号经过7.8KHz选频放大器（识别电路）得到 7.8KHz正弦波电压，把它用作识别信号，去控制双稳态触发器，与此同时把行脉冲也加入到双稳态触发器，使它产生变化极性与发送端相同的信号。由触发器输出的开关信号与基准副载波（即由晶振产生的经放大后的副载波）一起送到PAL电子开关，产生逐行倒相的V副载（0°、180°、 0°、180°……），再经90°移相器变为90°、270°、90°、270°……的逐行倒相的副载波，然后输入到V同步检波器。

半行频的7.8KHz正弦波信号，除了用作识别信号外，还用作自动色度控制（ACC）电路中的控制信号。 ACC电路由两级组成，第一级是ACC检波；第二级是ACC直流放大器。色度信号的电平发生变化时，7.8KHz正弦波也相应变化，经检波、放大和滤波后的直流电压控制带通放大器的增益。这就保证了带通放大器输出稳定的色度信号。

消色器也是由7.8KHz正弦波信号控制的。当接收彩色信号时，产生7.8KHz正弦波信号使消色器工作，输出+4伏的直流电压，作为消色控制电压，自动接通色通道和亮度通道中的副载波陷波器。当接收黑白图象信号时或接收的彩色信号甚弱时，没有7.8KHz正弦波信号产生，这时色通道和陷波器自动切断。

关于PAL制彩色电视接收机解码器的主要部分：彩色带通放大器、自动色度控制电路、锁相环路、识别电路和PAL电子开关、消色器、梳状滤波器、同步检波器、矩阵与视放等还将分别详细地介绍，这里主要对组成解码器的各个部分的作用和它们之间的相互关系，作一简要说明。 (王锡城 赵顺活)
