在高传真扩音机的前置级中，为什么通常要加入音调控制电路呢？我们知道，一般语言和音乐，在重放音时所需的频率范围是不同的。语言放音的频率范围为100赫至几千赫，交响乐放音的频率范围则应大于40～14000赫，这样它们对放大电路的频响要求就不一样。再加上放音环境条件有差异，每个人在听觉上习惯爱好也不同，所以在扩音机电路中常常需要加入音调控制电路，用它来按实际要求突出或减弱高音区或低音区，以期改善音质。
常用音调控制电路有两种: 一种是衰减型RC音调控制电路，另一种是反馈型音调控制电路。本文先谈谈第一种。
RC型音调控制电路高音调整原理

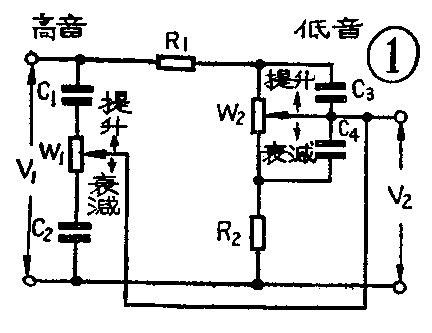

电路图见图1，图中W\(_{1}\)为高音控制电位器。因为C3、C\(_{4}\)的容量大于C1、C\(_{2}\)的容量，因此对高频信号而言，C3、C\(_{4}\)可视为短路。于是高音调整电路可简化为图2。当W1活动臂移至最上端A点时，因为W\(_{1}\)阻值远远大于R2，W\(_{1}\)、C2支路可视为开路，所以图2可等效为图3a。又因C\(_{1}\)对低音和中音来讲，可视为开路，所以在频率比较低时，V2／V\(_{1}\)＝R2／（R\(_{1}\)＋R2）。图3a对高频来讲，C\(_{1}\)的容抗很小，高频信号可以顺利通过，因此，相对于低音来说，高音的音量提高了。当频率高到一定程度时，C1可视为短路，V\(_{2}\)就几乎等于 V1了。图3b为图3a电路的提升特性，图3b中的实线为控制特性的精确值，虚线代表近似值。高音开始转折的频率f\(_{H1}\)=1／2πC1R\(_{1}\)，由此点开始，频率每升高一倍，信号的提升量增大6分贝左右；fH2为特性由提升转入平坦的转折频率，f\(_{H2}\)=（R1+R\(_{2}\)）／2R1R\(_{2}\)C1。如果设R\(_{1}\)=10R2，则当f=10f\(_{H1}\)时，频率增大10倍，电压的传输比将相对提高20分贝（10倍）。

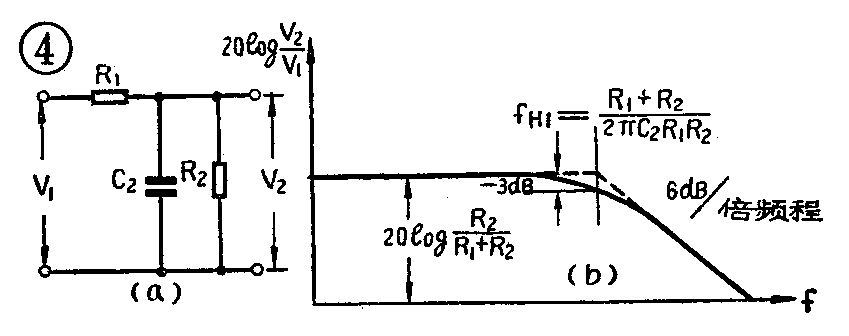

当W\(_{1}\)的活动臂移至最下端B点时，高音衰减最大，情况如下：由于W1阻值较大，阻止了高音通过W\(_{1}\)、C1支路， W\(_{1}\)、C1支路可视为开路。然而，由于C\(_{3}\)、C4对高音可视为短路，因此不管W\(_{2}\)的活动臂置于什么位置，其等效电路均可画成图4a形式。在中、低频时，C2视为开路，V\(_{2}\)／V1≈R\(_{2}\)／（R1+R\(_{2}\)）。随着频率升高，C2容抗减小，对信号开始起旁路作用，输入到下级去的信号开始减弱。可见，图4a具有高音衰减作用。图4b为它的衰减特性。
低音调整原理

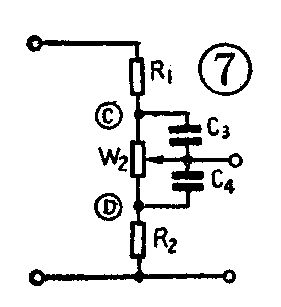

图1电路中，由于C\(_{1}\)容量小，对于中、低音区可视为开路。因此，低音的调整电路基本上由W2、R\(_{1}\)、R2、C\(_{3}\)、C4组成（见图7）。

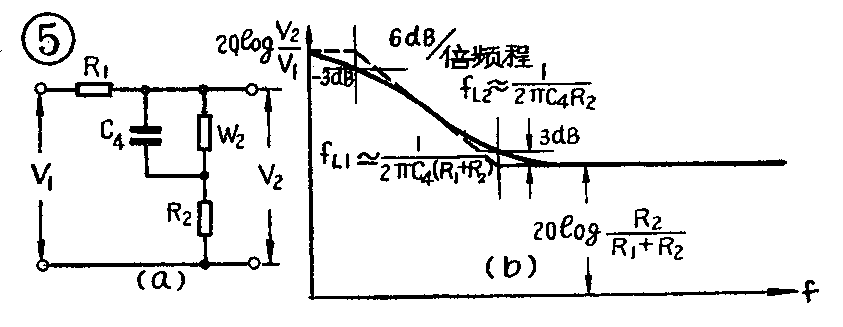

当W\(_{2}\)调至最高位置C点时，低音最大提升，因为此时C3被短路，电路可简化成图5a。可以看出，随着频率的降低，C\(_{4}\)容抗变大， V2将增大，相对于中高音而言，低音被提升了。当频率降到一定程度时，C\(_{4}\)可视为开路，因为（W2＋R\(_{2}\)）》R1，所以V\(_{2}\)≈V1，提升量也接近到顶了。由于C\(_{4}\)对中、高音区可视为短路，因此对中、高音来讲，信号传输比V2／V\(_{1}\)≈R2／（R\(_{1}\)＋R2）。图5b为低音提升特性，低音提升转折频率f\(_{L2}\)=1／2πC4·R\(_{2}\)，低音由提升转入平坦的转折频率fL1≈1／2πC\(_{4}\) （R1＋ R\(_{2}\)）。

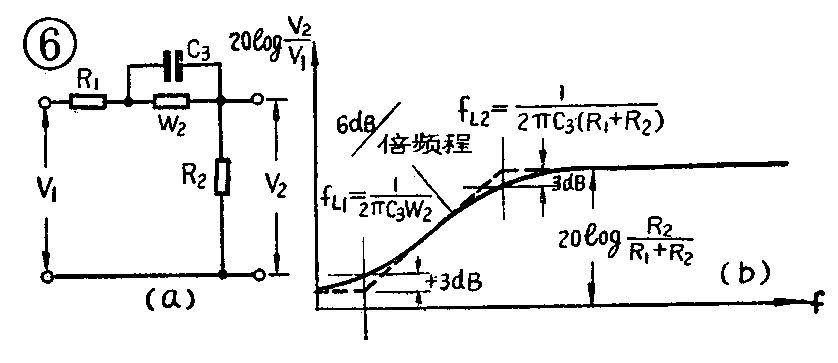

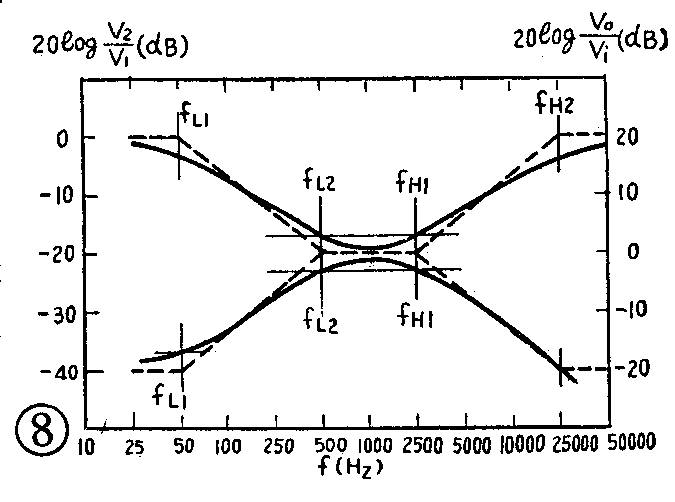

把W\(_{2}\)的活动臂移至最低端D点时，C4被短路，形成低音衰减简化电路，见图6a。对于低音而言， C\(_{3}\) 的容抗随频率降低而变大，对W2的旁路作用减小，图6a电路衰减量增大。当频率降到一定程度时，C\(_{3}\)接近于开路，低音衰减量最大。由于C3对中、高音近于短路，所以对中、高音来讲，V\(_{2}\)／V1≈R\(_{2}\)／（R1+R\(_{2}\)），与C3无关。低音衰减特性如图6b所示，转折频率有两个：开始衰减的频率f\(_{L2}\)≈1／2πC3（R\(_{1}\)＋R2）；由衰减转为平坦的频率点f\(_{L1}\)=1／2πC3W\(_{2}\)。把上述高音提升、高音衰减、低音提升、低音衰减四种极端情况下的频率特性综合在一起，便构成如图8所示的总特性。
怎样和扩音机电路配接？

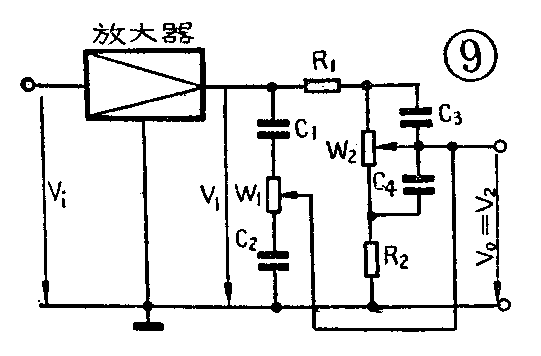

通过前面的分析可以知道，调节W\(_{1}\)、W2，可使RC衰减器对各种不同频率的信号进行提升或衰减。但应注意，所谓提升和衰减，是针对平坦特性而言的。正是由于加入了RC衰减网路，做为基准的平坦特性比未加RC衰减网路时要衰减20分贝左右。这个损失通常靠加一级放大器来补偿，这个放大器的电压增益应有20分贝（即放大倍数为10）。用来补偿衰减损失的放大器，是加在衰减网路的前面，还是加在后面？考虑到如果先衰减后放大，在小信号输入时信噪比会变坏，因此常如图9所示加在衰减器前面。
音量控制电位器W\(_{3}\)应放在放大器前面，以免RC衰减器的负载跟着W3的调节而变化。

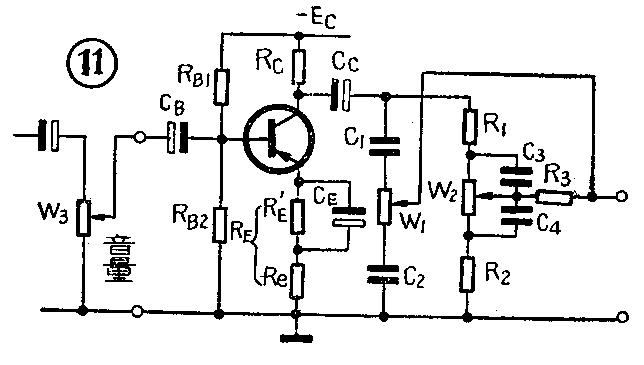

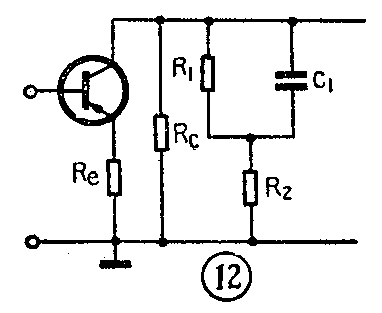

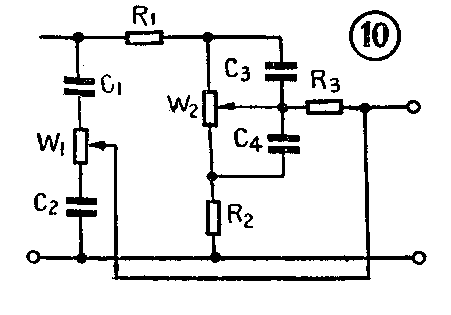

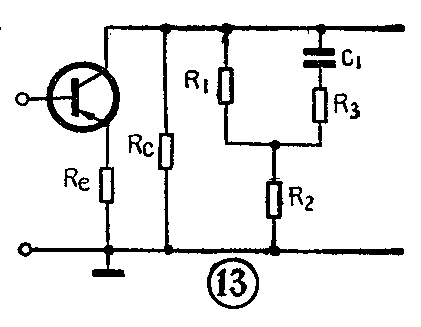

图10电路比图1多一个电阻R\(_{3}\)。R3起着把高、低音调整隔离的作用，适用于前级反馈放大器输出阻抗较大的情况。图11的前级放大器采用电流串联型反馈电路，其输出阻抗近似为集电极的直流电阻R\(_{C}\)，而RC衰减网路的输入阻抗则是放大器的负载阻抗。如果音调控制电路中不加R\(_{3}\)，那么，在提升高音时，放大器的等效负载阻抗可画成图12形式。电容器C1对反馈放大器的输出信号起分流作用。在中、低音区，C\(_{1}\)近似于开路，不起分流作用。随着频率的升高，C1分流作用增大，甚至C\(_{1}\)将R1短路。这样，音调电路的输入电阻将由R\(_{1}\)+R2减小到R\(_{2}\)。通常R1大于R\(_{2}\)几倍甚至10倍，所以中、低音时放大器负载与高音时的负载相差甚远，以至使放大器的增益随频率升高而下降。显然，在高音时，增益下降与提升高音是起抵消作用的。因此，图1所示电路不适用于前级输出阻抗较大的反馈放大电路。如果将图12电路加一个R3，放大器的交流负载阻抗则变成图13形式。此时作为前级放大器负载的RC网路的输入电阻仍为R\(_{1}\)+R2，然而在高音提升时，C\(_{1}\)视为短路，输入阻抗则变为R1·R\(_{3}\)R1+R\(_{3}\)+R2。只要合理选择R\(_{3}\)，使放大器在中低音与高音时的负载阻抗较接近，这样高音提升所受的影响就减小了。如果前级放大器的输出阻抗很小（小于R2一个数量级），那么R\(_{3}\)也可以省略。在图10电路中由于引入了R3，其高音提升转折频率变为
f\(_{H1}\)=\(\frac{1}{2πC}\)1(R\(_{1}\)+R3+R\(_{1}\)·R3;R\(_{2}\)），
f\(_{H2}\)=\(\frac{1}{2πC}\)1(R\(_{1}\)·R2;R\(_{1}\)+R2+R\(_{3}\)）；
高音衰减转折频率
f\(_{H1}\)=\(\frac{1}{2πC}\)2（R\(_{1}\)·R2;R\(_{1}\)+R2+R\(_{3}\)）。
低音调整时的转折频率与图1电路一致。(郭维芹)
