八英寸纸盆扬声器（直径为200毫米）价格较便宜，在市场上比较好买，可以较满意地播放音乐节目里的中、低音，是广大音响爱好者所感兴趣的一种扬声器。本文介绍的倒相式扬声器箱低音单元采用上海飞乐电声总厂生产的YD3－2001型八英寸纸盆扬声器，高音单元采用北京第一无线电器材厂生产的YG80－1型三英寸纸盆高音扬声器。额定功率为5瓦；有效频率范围为85～15000赫；失真≤7％；阻抗为8欧。这种音箱取材容易，制作方法简便，可供业余制作参考。
箱体尺寸的选择
当扬声器选定以后，箱体体积不应太小，也不应太大。这是因为低音扬声器的谐振频率和箱体的有效体积（不包括吸声材料和扬声器所占的体积）有密切的关系。两者只有配合好才能获得良好的音质。一般说来，八英寸纸盒扬声器的谐振频率在80～100赫之间，所应配用的倒相箱的有效容积应为0.06～0.08立方米。对相同口径的低音扬声器来说，其谐振频率越低，低频特性越好，则它所需要的助声箱的有效容积也就越大；谐振频率越高，低频特性越差，对需要的助声箱的有效容积越小。本文采用的扬声器，谐振频率为85赫，通过试验，取扬声器箱的有效容积为0.063立方米较合适。
大多数箱体都做成长方形六面体。这种造形比较稳重、大方，在结构上也简单、便于加工。可先根据箱体的容积求箱体的高、宽、深。一般落地式助声箱的高度（不包括箱脚的高度）在600～900毫米之间比较合适（本文面板高度取600毫米），若过低矮会产生与室内桌椅等家俱的高度不谐调的感觉。确定了高度以后，接着确定宽度。宽、高之比通常取1：1.618 （见图5），这是人们习惯上用的所谓“黄金分割法”，按照这个法则确定出的前面板，可以符合审美的造型要求。本文取面板宽度为0.36米，高、宽之比为0.60／0.36≈1.67，基本符合审美要求。箱体深度（不包括壁厚）为0.063/0.60×0.36≈0.29米。注意箱体深度不能过浅，否则会影响音质。遇到这种情况时，应重新调整箱体高宽尺寸。
助声箱的具体制作方法
有了高、宽、深尺寸之后，就可进行板材下料了。六个面的板材刚好是三对，即面板与后板为一对，左、右侧板为一对，顶板与底板为一对。注意：如果箱体所用木板厚15毫米，那么侧板的下料高度应在原计算尺寸的基础上，加上两倍的料厚（30毫米），侧板的宽度（即箱体的深度）除应在原计算尺寸基础上加上两倍的料厚外，还要再加上15毫米的木框厚度。具体下料尺寸如图1。
面板下方的倒相孔的几何形状，对声学性能基本上无影响。但是为了下料方便，多数开成长方形的孔。倒相孔与低音扬声器孔之间的距离远一些好，这对把箱里面的声波经过倒相后辐射到箱外是有益的。倒相孔的面积应与低音扬声器纸盆的有效辐射面积差不多。八英寸纸盆扬声器的有效辐射面积为0.025平方米，因此倒相孔的面积应为0.02～0.03平方米。
倒相孔里面通常加一定长度的长方形管道。管道的长度与所用低音单元的参数及箱体的有效容积有关。管道具体取多长？在业余条件下最好还是通过对音质的实际试听来决定（注意一定要选用良好的信号源）。本文所介绍的音箱没有用管道。
关于木箱上、下、左、右四块壁板的连接，有的文章介绍把木板的端头处加工成45°角的斜面，然后再粘接。根据实际制作体会，如果单靠手工用木刨子加工，45°角的平斜面是不太好加工的，容易出现连接面之间不够贴切的毛病。按照木工活连接的传统，用开榫结构来连接比较理想。常用的开榫结构有明榫和暗榫两类。暗榫制作难度较大，一般不采用。它的优点是在木料的外表面看不见接缝；明榫又分燕尾榫和直榫两种。燕尾榫结构连接的牢固性最高，但加工制作难度也较大，较少采用，其结构见图2。直榫结构既牢固又便于加工，业余情况下经常采用，可在木板上先把开榫的尺寸和线条划好，注意应使木榫的开槽宽度等于所用木凿子的凿刃宽。竖方向的开缝可用木锯锯开，横方向用木凿子沿着划线将多余部分凿掉（见图3）。在开榫的断面上刷上聚醋酸乙烯水乳液（又叫乳胶或白胶），利用开榫后的凹凸结构先把箱体上、下、左，右四个面连接成一个整体（见图4）。连接时一定要用直角尺（90°）及时检查，以保证四个面之间互相垂直，这样箱体才能端正。

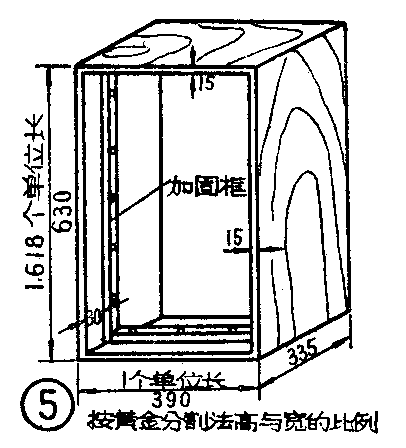

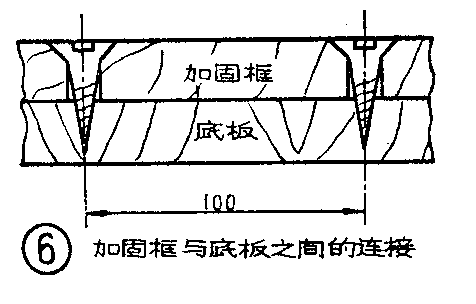

装好箱体的四个面以后，再如图5所示装箱体里面的加固框。加固框要用比较硬的木料，如水曲柳、榆木等。加固框所用的木条的断面尺寸为15×15毫米\(^{2}\)，木条上每隔100毫米左右用钻头打一个通孔，以备穿木螺钉用（见图6）。箱体前面的加固框离开前边缘的深度，刚好是面板和木框（上面绷有喇叭布）的总厚度。后面的加固框离开后边缘的深度应刚好是后板的深度。这样一来，面板、木框和后板都镶装在箱体的里面，组成了一个美观的整体。在箱体里面四个直角的地方，也要加装加固条，以增强箱体的牢固性。所有的加固条料，均应先用乳胶和箱体粘接好，然后再用木螺钉紧固。
面板上需要开设高、低音扬声器孔和倒相孔，可按图7进行加工（倒相孔里面没有管道）。将加工好的面板先用乳胶粘贴在箱体内的前加固框上，然后再用木螺钉紧固，使面板和箱体的四个边框连接成今后不再拆卸的整体。后板和后加固框之间，是在高、低音扬声器、分频器、吸声材料等全部安装好之后，才用木螺钉紧固的。如果有兴趣，可在后板的一个侧边上与箱体之间装上活页，更便于事后对箱内元、器件进行修理或调整。在后板上的任意位置，要装上两个接线柱（红、黑颜色的各一个），以便将需要的节目信号输入给扬声器箱。

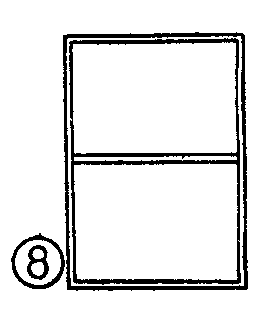

绷喇叭布用的长方形木框，其用料可以单薄一些，因为它除去固定喇叭布以外，不再受其它外力的作用。为了防止木框变形，可在木框的中间位置加一个横档（见图8）。先在木框的表面刷上乳胶。把事先剪裁好的喇叭布粘贴在木框上，并把喇叭布的四边包到木框的背面并粘住。注意，在粘贴布时一定要把布绷紧、拉直，以保持布纹线条和图案的整齐、平直。然后，在木框背面的四个边角上及箱体面板四个边角的对应位置，各钉上一小条约25×20毫米\(^{2}\)的尼龙搭扣，以便可以很方便地装上或卸下绷有喇叭布的木框。这样既能保护外露的纸盆扬声器，又比较美观。
关于整个箱体的色调，这与每个人的 喜好有关，一般说来，应与房间内其它家具的颜色谐调起来才具有艺术感。箱体表面的质感，主要是指顶面和两个侧面的质感，它取决于所用材料和加工程度。例如，箱体表面经多次刷硝基清漆，并且打上光腊以后，在用手触摸表面时，会有柔润和略兼弹性的感觉。箱体下面作支撑用的箱脚，其形状和高度可由制作者自己设计决定。
箱内的吸声材料有许多种，但在业余条件下使用松软的旧棉絮是个好办法。根据实际体会，在倒相式助声箱中，不必要在箱内的六个面上全部挂贴吸声材料。首先要在箱内的后板上挂贴约三市两棉絮，在箱内的顶板上挂贴一市两，其次要在箱内两个侧面的任一个侧面上挂贴二市两棉絮。可把旧棉絮均匀铺开，再用钉子钉挂在箱体上。
分频器的计算与制作

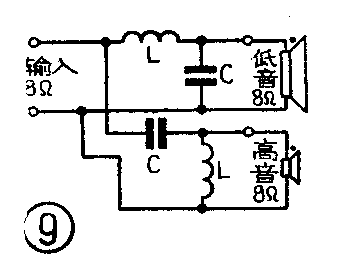

为了充分提高组合扬声器的放声质量，必须在放大器的输出端和扬声器输入端之间连接上一个分频器。本文选用的是一个分频质量较高的二单元分频器，这种分频器的衰减率为每倍频程下降12分贝，其线路组成见图9。
当高、低音扬声器的阻抗为8欧时，图9中的电容量和电感量可按下列简化公式计算：C=14000/f （μF）； L=1800／f（mH）。式中f为分频频率。
实践证明，当低音单元采用八英寸纸盆扬声器、高音单元采用三英寸纸盆高音扬声器时，其分频频率选择在2000赫较合理。将f=2000赫代入上式，则可得出C=7(μF)，L=0.9(mH)。
电容C应采用无极性电容器，如果一只容量太小，可用几只并联。电容器的耐压值取决于组合扬声器的功率, 并且还应有足够的余量，因此最好取耐压值大于50伏。

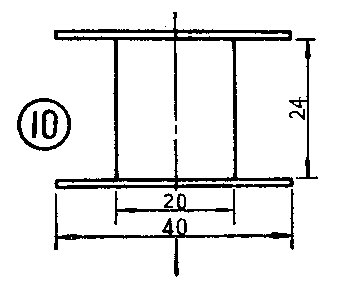

电感线圈属于非标准件，在商店中买不到，需要自制。所用漆包圆铜线的线径应选择在0.9～1毫米，稍细点还可勉强使用，太细则增加线圈电阻，消耗信号能量。在如图10所示的方形线轴上排绕230圈即可。用这种办法绕制的线圈，其电感量误差小于±10％，可以满足使用要求。组装时，先把全部元件固定在玻璃纤维布胶板或薄木板上（注意线圈不能用导磁的铁螺钉固定），然后再将该板固定在助声箱内的底板上即可。（王义善）
