自制袖珍牵拉钻

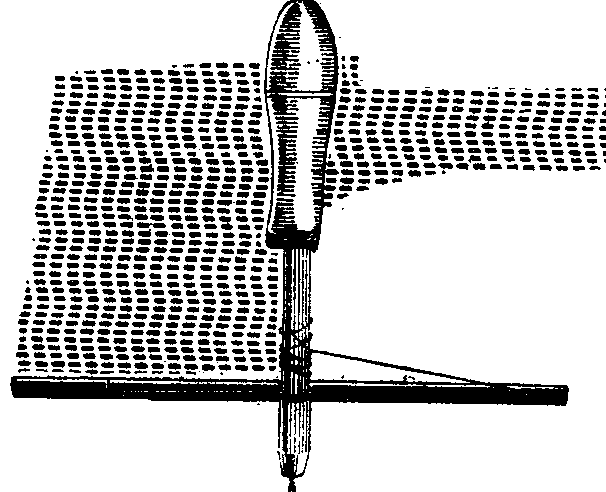

我们校办工厂为业余爱好者试制了一种袖珍牵拉钻，它的外形见题头，此钻总长仅20厘米，便于携带。它可在印刷线路板或薄铁板上钻0.5～3毫米的小孔，钻孔速度较迅速。此钻还备有钻头盒一个，内装定位冲一支及3毫米以下钻头4支，因此使用起来较方便。为便于读者仿制，现把在业余条件下制作的方法介绍如下。

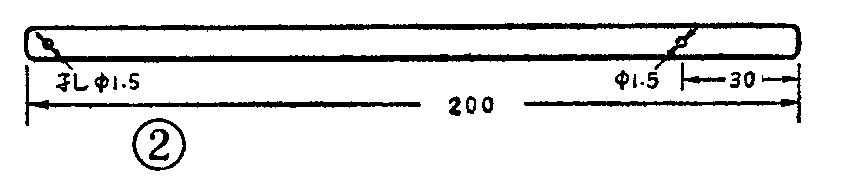

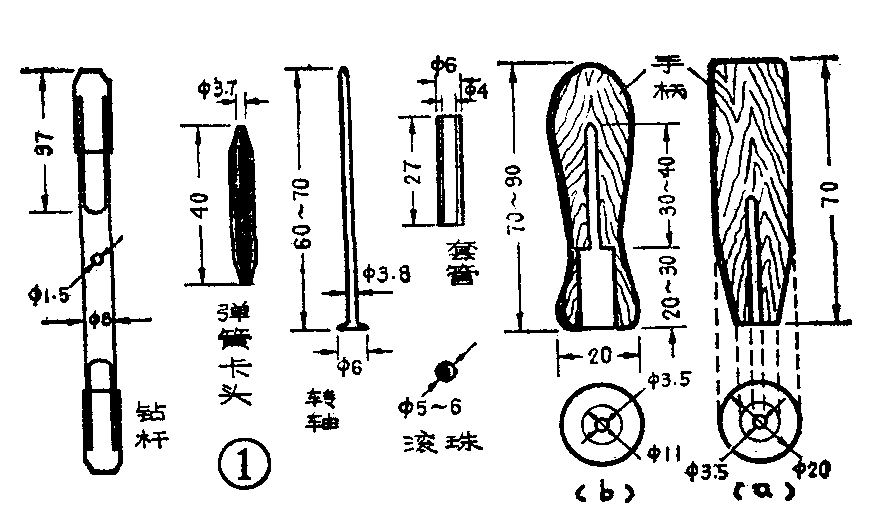

1．钻杆：可找现成的修理钟表用的双头手捻，这是整个钻的关键部件。它本身带有两个卡头及二个锁紧螺母，见图1所示。2．转轴：选用直径3.8毫米、长度为89毫米的铁钉一枚，将钉子尖部截去2厘米左右。将钉帽锉成直径为6毫米，并将上面的网纹都锉光（见图1）。3．手柄：可采用锉刀把或其他木把，要求长度为8厘米左右，把的直径以手握住舒适即可。4．套管：选用外径6毫米、内径4毫米、长为27毫米的金属管一段，如图1所示。最好选用铜管。5.滚珠：取直径5～6毫米的自行车滚珠一枚，见图1。6.牵拉杆：取长约20厘米的竹根或筷子一段（见图2）。7.拉线：用长约45厘米的小线或尼龙丝线。

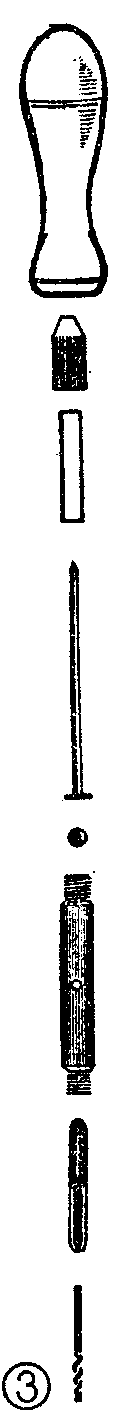

1．转轴的安装：先把手捻一头的螺母拧下，取出弹簧卡头，将滚珠及钉子（带帽一头）依次放入。见图3所示。然后再将套管套在钉子上，里面再滴上些机油，最后把螺母拧上。套管的长度以拧紧螺母后转动钉子松紧合适为宜。安装套管的目的是固定转轴，使它只能在钻杆内转动，而不能上下滑动，并起轴套作用。

2．手柄的安装：在木把的中心钻一个略小于钉子直径的孔，直径约3.5毫米，如图la所示。孔的深度比露出钻杆部分的钉子长度略短些。然后把已装入钻杆的钉子另一头塞入木把内，可在钻杆下端垫一木板，用锤子轻轻地敲木把，即可装入。木把与钻 杆螺母之间应留有1毫米间隙，以防与钻杆之间产生摩擦。如果有加工条件，最好按图1b所示，在手柄上加工出一大一小两个同心孔，然后把钉子及锁紧螺母一同插入手柄，注意锁紧螺母在手柄内不能与手柄内壁相蹭，否则会增大螺母与手柄间的摩擦力，日久就会使螺母与钻杆松脱。题头所示小钻是本厂产品，它是按图1b所示加工手柄的，使用效果较好。

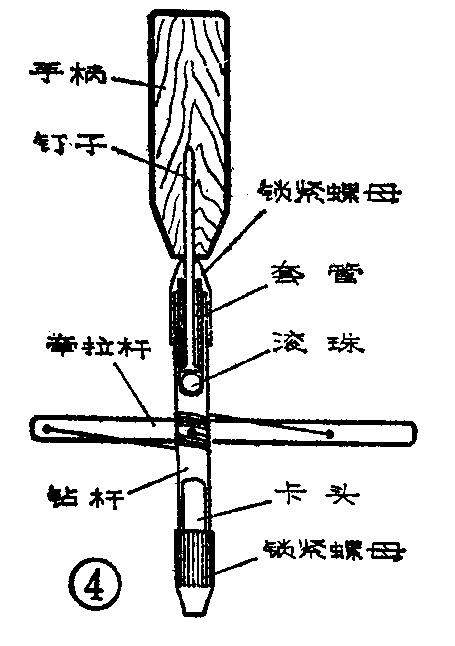

3．接线的安装：在钻杆中部钻一个1.5毫米的小孔，将拉线穿过，线的两头分别固定在拉杆的小孔内，将钻杆放在拉线中部位置，然后按顺时针方向将一边的拉线绕紧在钻杆上，这时拉杆紧贴钻杆，即可使用。

1．在需打孔处用定位冲冲一小孔。

2．钻孔前，一定要把印制板固定住，否则由于印制板的滑动，钻头容易被折断。在无人帮助时，可用大夹子等工具固定。也可在印制板上压一厚叠书。

3．使用牵拉钻时，先用右手捏住拉杆及卡头头部，把钻头对准打孔位置，再用左手握住手柄，应注意让钻头垂直于板面，勿要晃动。然后用右手牵 动拉杆（左、右方向），牵拉几下即可将板钻透。在钻细小的孔时，孔钻透后，不要急于拔钻，应再多钻几下，把小孔钻松，钻头边钻边拔出。

4．在安装1毫米以下细钻头时，应使钻头露出钻卡头的长度尽量短，稍超过板的厚度即可。这样不易折断钻头，钻孔也快。

需要购买此钻成品的同志，可汇款到北京市石景山区向阳小学校办工厂邮购。每套价格为4元2角（包括包装费及邮费）。若一次购买在10套以上，每套价格为3元9角。本厂人力有限，我们将根据汇款的先后，按次序满足供应。请务必将名字及详细通信地址写清楚。本厂一律不办理平信夹寄现款业务，请不要将款汇到编辑部。

北京市读者如需此钻，可到本市天桥北京市电子技术普及服务部购买。每套售价为3元5角。(北京市石景山区向阳小学校办工厂)
