我们设计的这种电子锁，配用的是卡片钥匙，卡片上按一定规律打上孔。开锁时，只要将卡片插入锁孔中，锁就自动打开。
工作原理

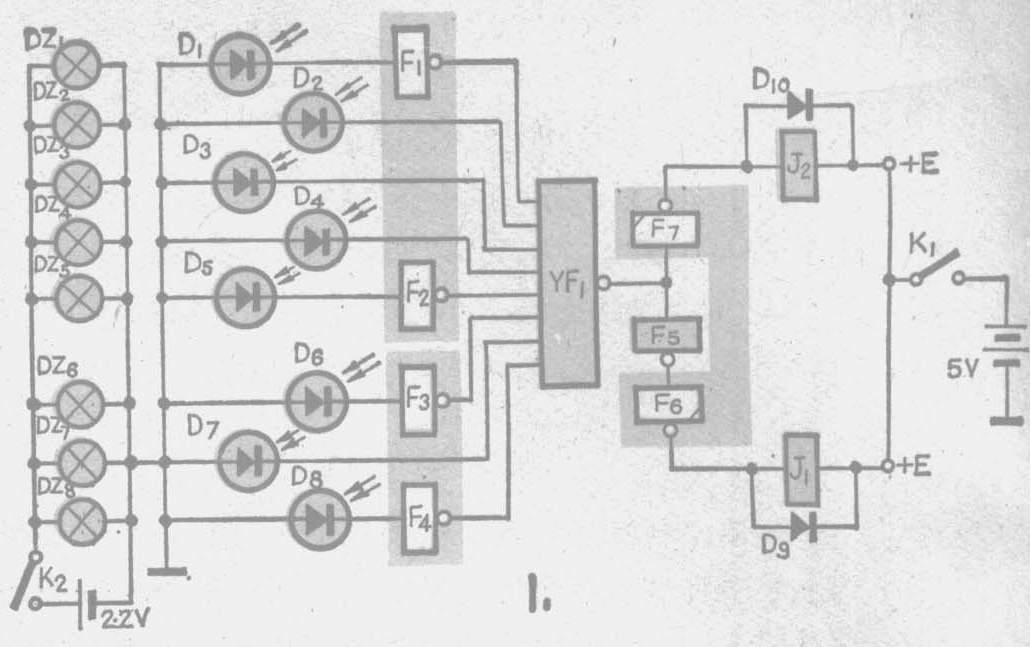

电子锁的电路见图1。当光电二极管受光照射时，反向电阻变小，有电流通过，我们把它记作“0”状态；当光电管不受光照时，反向电阻增大，无电流通过，把它记作“1”状态。8个光电管中，D\(_{1}\)、D5、D\(_{6}\)和D8通过非门F\(_{1}\)、F2、F\(_{3}\)、F4接到与非门YF\(_{1}\)的3、4、5、6脚；而另外4只光电管直接接到与非门YF1的11、12、1和2脚上。当D\(_{1}\)、D5、D\(_{6}\)和D8受光照时，经过非门，使得YF\(_{1}\)的输入端3、4、5、6脚均为“1”状态。而光电管D2、D\(_{3}\)、D4和D\(_{7}\) 因没受光照处于“1”状态，所以这时YF1的输入端均为“1”状态，与非门打开，输出端变为“0”状态。经非门F\(_{5}\)、F6后，F\(_{6}\)输出端为“0”状态，电源E通过F6加到继电器J\(_{1}\)，J1吸动，其触点带动电子锁的电磁执行机构，锁被打开。如果光电管D\(_{1}\)、D5、D\(_{6}\)、D8中有一个不受光照，或者D\(_{2}\)、D3、D\(_{4}\)和D7中有一个受光照射，与非门的输出端都处于“1”状态，J\(_{1}\)不吸动，而这时通过非门F7，J\(_{2}\)吸动，其触点带动报警系统，报警器发出报警信号。
怎样才能使光电管D\(_{1}\)、D5、D\(_{6}\)、D8受光照而D\(_{2}\)、D3、D\(_{4}\)、D7不受光照呢？这就是卡片钥匙的作用。我们在卡片上按着D\(_{1}\)、D5、D\(_{6}\)、D8的安装位置打上小孔，让小灯泡DZ\(_{1}\)、DZ5、DZ\(_{6}\)、DZ8的光透过小孔照射在相对应的D\(_{1}\)、D5、D\(_{6}\)、D8上，而其它小灯泡的光被卡片档住透不过去。
元器件的选择
YF\(_{1}\)为8输入端的T060型与非门，管脚图见图2，其它型号也可代用。F1～F\(_{5}\)用＞MY23，F5、F\(_{6}\)用7MK23，管脚见图3。D1～D\(_{8}\)用ZAUI型光电二极管。D1～D\(_{1}\)0为2CP型二极管。J1、J\(_{2}\)用工作电压为15V、工作电流小于20mA的任何型号的继电器。小灯泡用笔型电筒上的2.2V聚光电珠。
调试与制作

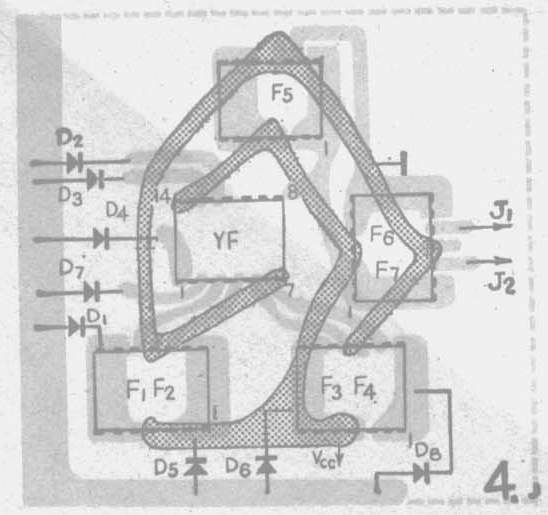

电路印制板用双面敷铜板，见图4（1∶1）。各集成块的“V\(_{cc}\)”、“地”脚应是正、反两面打孔接通。一般若是集成块良好，电路都能正常工作。

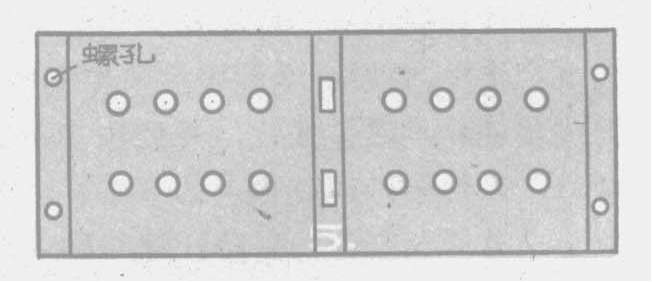

安装光电管、小灯泡时，先找一块厚2mm厚的铁板，按图5的样子（尺寸可自己定）打上16个直径为3mm的小孔，中间开两个2×6（mm）的长方孔，以便安装微型开关K\(_{1}\)、K2，按照图中虚线弯成U形，用4个螺钉把铁板固定在底板上。再找两块厚2mm的黄铜片或敷铜板（其它板亦可），每块板上开8个孔。开孔时，一定将这8个孔与图5铁板上的孔位对准。一块板上用来固定小电珠，另一块板用来固定光电管。当把它们固定在底板上时，一定要让光电管，铁板孔、小电珠一一对齐才行。
卡片钥匙用不透光的金属片或其它材料制作，根据光电管D\(_{1}\)、D5、D\(_{6}\)、D8的放置，相应的打上4个孔。为了防止卡片插入后，有光散射影响电路工作，卡片采用稍厚一些的材料，只要它能插进铁板弯成的孔就行了，参见图6。

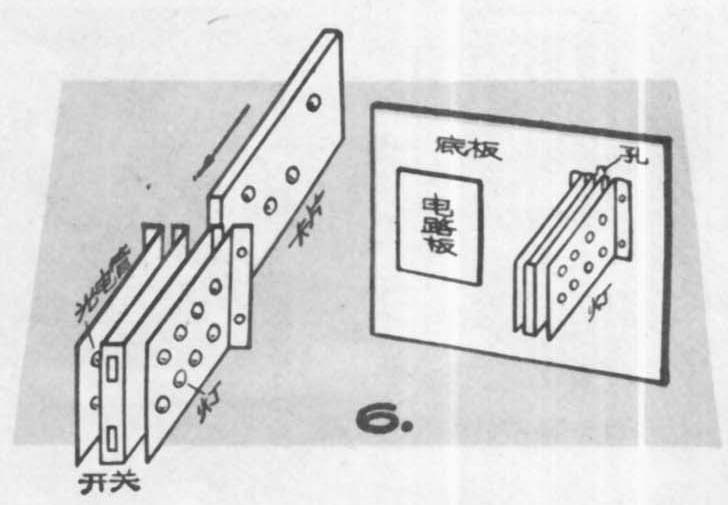

整个安装参见图6，将门上开一长方形小孔，用以插卡片钥匙，底板固定在门上。小电殊的电源开关可以用微型开关控制，也可以放在不显眼的地方。当开门时，将卡片插入孔中，稍用点劲，顶开微动开关，这时电路工作，带动电子锁，门打开。
锁子的电磁转换、执行机构，本刊已有介绍，本文就不再赘述。(王钢)
