电视灰度信号发生器

电视灰度信号发生器可以产生测试电视机用的视频、中频和高频三种试验信号。它的外形见报头。使用时，旋动面板上的电位器旋钮，开启电源，然后由探针开关选择输出。当探针开关置“Ⅰ”位时，为视频输出，信号是一周期为64μS的八级阶梯波，其最高一级作为行同步脉冲，第二级作为行消隐脉冲，其余六级为灰度图象信号。用视频信号可以检查电视机的视放通道及行同步电路，不论正、负极性输入，电视机均能得到稳定的同步；探针开关置“Ⅱ”时，为高频输出。信号是一中心频率为65.75MHz的阶梯信号调幅波，由探针加接一米左右的导线作为发射天线，或者由本身地线夹与探针连接，接成近距离行波发射方式，电视机置3频道接收，在10米范围内可以收到稳定的六级灰度图象信号，用以检查电视机的高频通道；开关置“Ⅲ”时，有中频输出，信号是一中心频率为34.25MHz的阶梯信号调幅波，用以检查电视机的中频通道。整机用一节9V积层电池，总耗电电流小于12mA，体积为122×35×23mm\(^{3}\)。该机体积小巧，便于携带，用来维修电视机时很方便。

整机由阶梯波信号发生器和高频振荡调制电路两部分组成，电路见图1。

BG\(_{1}\)、BG2等组成自激多谐振荡器，在a点输出一后沿很陡的短形波，见图2a，频率为125KHz。矩形波的频率可由W\(_{1}\)进行微调。C4、W\(_{2}\)对矩形波进行微分，形成窄脉冲见图2b，经W2分压后送至开关管BG\(_{3}\)。在负脉冲到来之前，BG3处于截止状态，每来一个负脉冲，BG\(_{3}\)便在瞬间导通，给C5充电一次，C\(_{5}\)上的电压便在瞬间突跳一级。负脉冲消失后，BG3又截止。在C\(_{5}\)上的电压还未达到BG4的峰值电压时，BG\(_{4}\) 一直处于截止状态，C5无放电回路，因而就保持这一电压不变，待下个负脉冲到来时，C\(_{5}\)再次充电，两端电压又上升一级，如此下去，直到C5两端电压充至大于BG\(_{4}\) 的峰值导通电压时，BG4导通，电容C\(_{5}\)便通过BG4的发射极和第一基极迅速放电至BG\(_{4}\)的谷点电压，BG4又呈截止状态，再重新开始对C\(_{5}\)进行一次次地充电，重复上述过程，这样在C5两端就可以得到重复的阶梯波电压。调W\(_{2}\)可改变充电电流的大小，从而改变阶梯波的阶数，使阶梯波为8级，周期为64μS见图2c。

由于该电路的负载能力很差，所以BG\(_{5}\)采用了场效应管组成的放大器，以获得较高的输入阻抗。阶梯波信号分两路输出，一路自BG5的源极经W\(_{3}\)分压输出，作为视频信号；一路自BG5漏极取出作为调制信号加到BG\(_{8}\)的基极。

BG\(_{7}\)等组成三点电容振荡电路，K2-l断开时，振荡频率为65.75MHz，由C\(_{13}\)进行频率微调；K2-l接通时，振荡频率为34.25MHz，由C\(_{11}\)进行频率微调。振荡信号加到BG8进行放大。灰度图象信号经L\(_{2}\)也加到BG8，灰度信号对载频进行调幅。L\(_{2}\)对载频感抗很大，起隔离作用。

BG\(_{6}\)等组成稳压电路。

晶体管BG\(_{l}\)、BG2的β＞50，两管β尽量一致。BG\(_{3}\) 的β＞30，Iceo＜60μA。单结管BG\(_{4}\)的分压比η＞0.6，以保证足够的阶梯波幅度。BG5采用结型场效应管3DJ6、3DJ7，I\(_{DSS}\)>1mA即可。稳压管的稳压值要进行测试选择，当BG6采用3BX型锗管时，稳压值选6.3～6.5V，当BG\(_{6}\)采用3DG型硅管时，稳压值取6.7～6.9V为宜。BG7、BG\(_{8}\)采用截止频率大于300MHz、β＞40的高频硅管，如3DCllB、3DGllA等。

L\(_{1}\)用φ0.6mm的漆包线在直径为4mm的金属棒上绕14匝脱胎而成。L2用φ0.lmm的漆包线在1／8W、200KΩ的小电阻上绕150圈即可。C\(_{11}\)、C13用超小型微调电容。

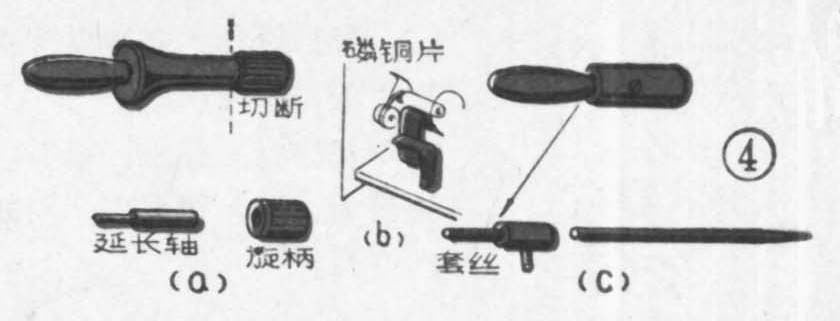

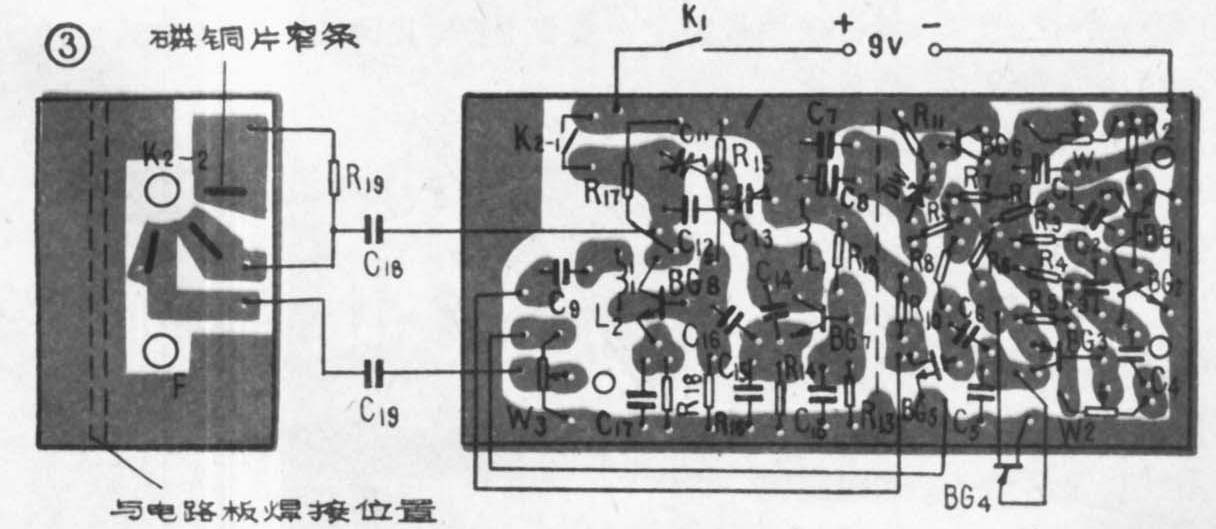

电路印制板及面板印制板见图3（1∶1）。把电路印制板垂直地放在面板的虚线处，用焊锡将二者的接缝处焊牢，以便把两块印制板固定在一起。这时应把电位器W\(_{3}\)的调节轴对准圆孔F。因W3的调节轴较短，不便于在面板外调节，为此，给它加了延长轴。延长轴是用香蕉插头改制的，见图4a，将香蕉插头的后端切下作为旋柄，铜心取出并把铜心的前端套丝，以便能旋进W\(_{3}\)的螺孔中。

开关K\(_{2}\)-1是用两片磷铜片作的，侧视图见图4b，直接焊在印制板上。K2-2是用香蕉插头改制的。改制时，将弹性铜片去掉，把铜心一端套丝，原来固定导线用的螺钉孔里安装一小柄。铜心的另一端插入探针。探针用缝毛衣针或粗铜丝作都可以，见图4c。安装K\(_{2}\)-2时，要用螺丝母固定两片磷铜片，其中一片弯成接触片，兼作拨片，并把拨片一端用锉刀锉一小缺口，以便接触印制板上的窄铜片。把另一片磷铜片套上一节塑料套管，以防探针与K2-1的磷铜片短路。再在面板的印制板的三个接触位置分别焊一窄条磷铜片。当探针开关转动时，拨片的缺口正好卡在印制板的窄条上，使开关稳定可靠地接触。探针开关转动到“Ⅲ”位置时，套塑料套管的磷铜片就压紧K\(_{2}\)-1的两个铜片，使之接通；当转到Ⅰ、Ⅱ位置时，K2-l呈断开状态。 K\(_{2－1}\)的两个磷铜片之间距离要注意调整，以适应上述两种需要。

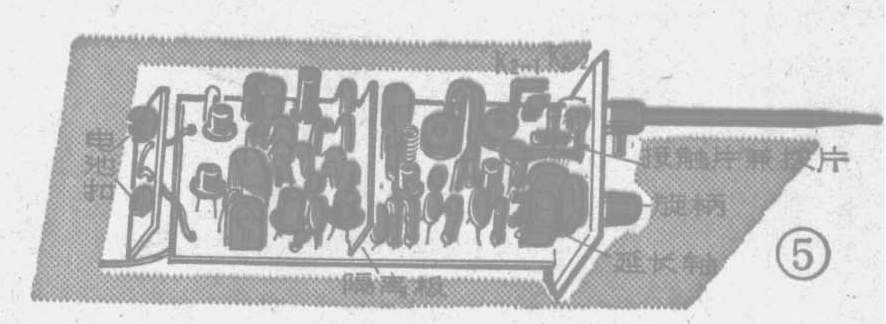

整机安装见图5。外壳是选用树脂板作的。

调整分以下几部分进行：

阶梯坡形成部分的调整 接通电源，用万用表检查稳压部分BG\(_{6}\)的发射极电压应为6V左右，将发射极对地再临时接上1KΩ电阻，电压应无明显下降，说明稳压电路正常，去掉1KΩ电阻。用示波器观察BG3的C极波形，调W\(_{1}\)使矩形波的周期为8μS，也可由数字频率计调整，使矩形波的频率为125KHz。再观察C点波形应出现阶梯波信号。然后调整地使阶梯波的级数为8级。最后观察d、e点的波形，应不出现上、下削波失真，否则需调整R7的阻值。

振荡调制部分的调整 先断开C\(_{9}\)，不加调制信号，接好BG7、BG\(_{8}\)全部电路。将K2－2置“Ⅱ”位，用起子短路L\(_{1}\)两端，调R12使BG\(_{7}\)的发射极电压为1.5V，起子去掉时，该电压应明显变化，说明已经起振，用同样的方法检查BG8集电极电压，亦应有明显变化，说明两级工作均已正常，这时可接好发射天线，用一台工作正常的电视机并将它置于3频道（频率微调旋钮置中间位置），而后微调C\(_{13}\)，使电视机收到的振荡信号最强。调好后加入阶梯波信号，这时电视机屏幕上应有6～7级灰度图象信号，再微调C13使图象最为清晰稳定，若发现调制过强，可减小R\(_{1}\)0或增大C16的数值，若发现调制过弱，可增大R\(_{1}\)0或减小C16的数值。如发现阶梯波层次不匀（线性不好），可调整R\(_{15}\)的数值，最好用示波器一边观察g点波形一边调整，以得到理想的调制线性和调幅度。然后将开关K2-2拨至“Ⅲ”位，此时开关K\(_{2}\)-1应接通。调整时先将R19短路，将接地夹接于电视机电路“地”端，探针接到电视机的中放输入端，电视机的频道开关置“0”位，调整C\(_{11}\)直到收到满意的图象信号为止。这时如果发现信号过强，可在探针及电视机中频输入端之间串接-4.7KΩ的电位器，引线要尽可能的短，调整电位器使图象没有限幅失真、对比度稍强。然后测出此时电位器的数值，即为R19的数值，再用固定的电阻代替接到原来R\(_{19}\)的位置。至此，全部调整工作完毕。最后测一下整机电流应不大于12mA。(张群毅)
