电视机回扫亮线故障的检修

电视机出现满屏幕回扫亮线，通常是由三方面的原因造成的。一是场消隐电路有故障；二是视放输出级有故障；三是显象管本身有故障。现以牡丹牌31H4型电视机为例，介绍一下这三种故障的检修方法。

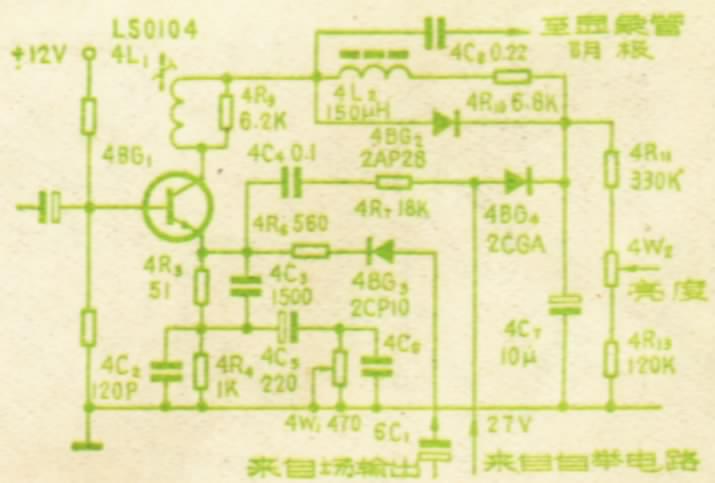

如果在有图象时，整幅画面上叠加有十几条间隔较宽的回扫亮线，而且亮度能够调整，其故障多数出在场消隐电路，如图所示。由于场消隐电路有故障，不能将场消隐脉冲加到视放管的发射极，使视放管在回扫期间截止，因此出现十几条回扫亮线。常见的故障，一般是4BG3二极管（2CP10）和4R6电阻变质或开路；其次是场消隐信号耦合电容6C1漏电或开路。为迅速判断是那个元件有故障，可采用短路的方法，分别对4GG\(_{3}\)、4R6进行检查，短路到那个元件，回扫线立即消失，就是此元件损坏或开路。否则是电容6C1开路或者是元件有虚焊等。

如果屏幕上无图象，只出现满幅比较亮的回扫线，而且亮度可调，此时故障多数是出在视放输出级。常见的有视放管被击穿、整流二极管4BG4开路，串并联高频补偿线圈4L\(_{1}\)、4L2开路等。这些故障对视放输出管各极的直流电压有着明显的影响。因此可用测量直流电压的方法进行检查。正常情况下，视放输出管的基极电压为7～7.5V；发射极电压为6.5V；集电极电压为90V。若视放管集电极电压过高（如120V左右），这时应测视放管4BG\(_{1}\)的集电结（b－c间）、发射结（e—b间），看有无80V左右的反偏压和0.7V的正偏压。如果测出集电结、发射结均无上述偏压，则是视放管被击穿开路。若测量4BG1集电极无90V电压，首先应检查行输出级自举升压电路中5BG9的负极，看有无27V电压。因为，有了27V电压，行输出级才能正常工作。这时视放级才能经4BG\(_{4}\)与4C7 整流滤波获得120V电压。若有120V电压，则应依次检查4R\(_{1}\)0、4L2、4L\(_{1}\)靠近集电极的那一端，看有无直流电压，那一个无直流电压，就是那个元件有问题。这些元件损坏或开路后，都会造成满幅回扫亮线。

有些电视机，在使用一段时间后，屏幕上出现无图象和满幅回扫亮线的故障，而且光栅亮度很亮，失去控制。在视放级、场消隐电路和亮度、对比度控制电路都正常的情况下，多数是由于显象管本身有故障。尤其是苏联3lПK4Б显象管，更容易产生这种故障。根据我们的修理经验，这种故障一般是由于显象管内部有杂质或是由于极板上有毛刺，引起阴极、栅极之间漏电或碰极而产生的。由于国产电视机的显象管电路，大都采用阴极调制、栅极接地电路，所以，阴栅漏电或碰极后，视频信号和消隐信号部分地或全部地被短路到地，出现无图象和满幅回扫亮线且亮度不能控制的故障。

当阴栅极间漏电或碰极故障比较严重时，可以用万用表测出其阻值，当故障较轻微时，则很难测出其阻值。此时就需要用测量电压的方法并结合观察故障现象来检查判断。对于亮度电位器设在显象管阴极上的电路来说，当亮度关至最小时，正常显象管的阴极对地电位应为60V以上；当亮度开至最大时，阴极对地电位应为30V左右。

当把亮度电位器关至最小时，如果屏幕上的回扫亮线反而更强，且接收不到信号，这时可考虑显象管有问题。然后用万用表测量阴极电位，同时调节亮度电位器，观察阴极电位的变化，如果阴极电位低于20V，则说明阴栅极间有漏电或短路故障。阴极电位越低，说明漏电或短路现象越严重。

排除显象管阴栅极间漏电或短路故障的方法，可采用高压电击法。找两根300毫米长、绝缘性能好的多股塑料导线，将导线的一端焊上鳄鱼夹子，另外一端焊上接插用的插心。取下显象管座，用一根导线，一头夹在显象管高压帽上（即12KV高压处），另一头插在显象管栅极上（①或⑤脚上）；用另一根导线，一头插在显象管的阴极上（即②脚），另一头夹在电视机底板接地点上。注意两根导线不要相碰并远离其他元器件。两根导线接好以后，瞬时（1～2秒钟）接通电视机的电源，当显象管内部发生电击拉弧时，迅速关断电源，再重复做一次。然后取下导线，插上显象管插座，开机检查光栅，同时用万用表测量阴极电压，当亮度开大时，阴极电压应为30V左右。关至最小时应为60V以上，否则故障还未排除，可以再电击一次试试看。我们利用上述方法，曾检修过一百多台采用苏联3lПK4Б显象管装配的牡丹牌12英寸电视机，对于显象管阴栅极间漏电故障，一般只要电击1～2次即可排除，对于短路严重的显象管，要电击几次才能排除。电击时，开关电源的时间不能过长，否则容易击穿灯丝。实践证明，经电击以后的显象管，寿命和性能均良好。(唐振山)
