匈牙利TC-1612型电视机同步组件

🏠 首页 《无线电》杂志 1981年 🔗 第4期 🔗 第20页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 姚国治 🔗

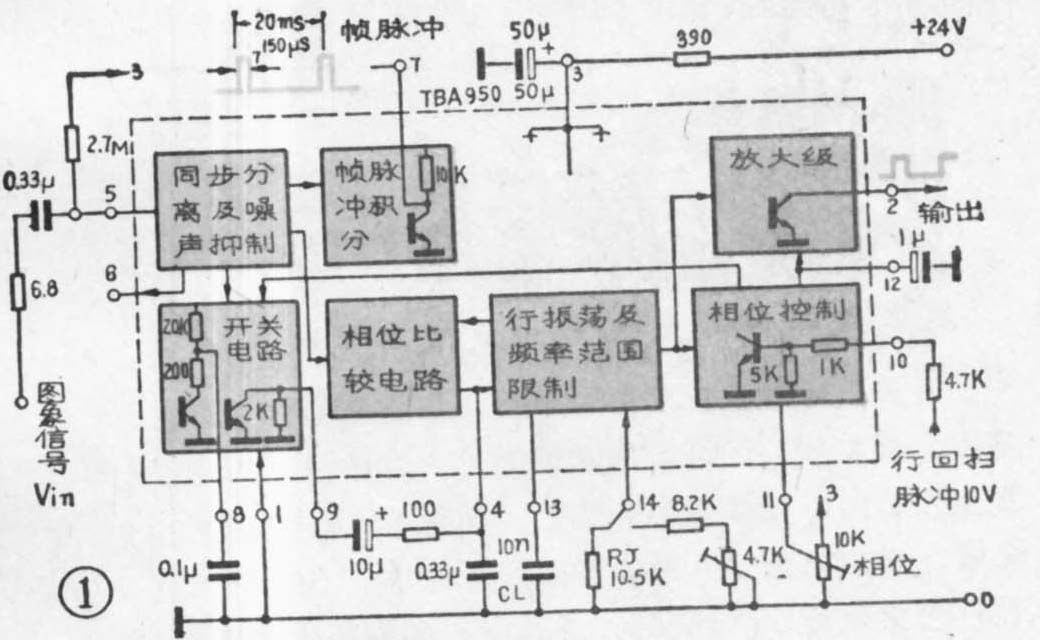

匈牙利TC1612型电视机同步组件,主要由集成电路TBA950∶2(IC401)及有关元件组成。这块组件的功能是给行扫描输出部分提供行振荡脉冲及为帧扫描电路提供帧同步脉冲。该集成电路的内部方框图见图1。下面对其各个部分的作用作一介绍。

图1
图1 🔍原图 (1040×640)

同步分离及噪声抑制电路

这部份电路的任务是将全电视信号中的同步脉冲分离出来。噪声抑制电路用来去除同步信号中的杂波干扰,并对同步脉冲进行整形,减小波形失真。该电路内还有积分和微分网络。

由集成电路的第5脚输入正极性的全电视信号,幅度约为1~6V\(_{PP}\)。第7脚上输出的是经过多重积分网络及限幅放大后的帧同步脉冲。第6脚可以用来对同步脉冲进行检测。

行振荡及频率范围限制电路

行振荡部分内部具有两个周期变换的电流源,它对接在第13脚上的电容进行充放电,该电容就是振荡电路内的充放电电容。第14脚外接的电阻及电位器,是用来调节充电电流大小的,它和振荡电容相结合,决定着行振荡的频率。这个电位器就是行频调节电位器。

相位比较电路

相位比较电路的任务是将行振荡器产生的锯齿波与同步分离器输出的行同步脉冲进行比较,产生相应的自动频率控制电压去控制行振荡器的频率,使振荡频率与外来的信号保持同步。行振荡器内的频率限制电路用来决定行频的保持范围。

相位控制电路

这个电路是将行振荡级产生的锯齿电压与经第10脚送入的行逆程脉冲进行比较,用以校正相位偏差。通过第11脚外接的10K可变电位器,可以对图象的水平位置进行调整,能使图象沿水平方向移动到中心位置上。

开关电路

开关电路在电路中起辅助作用。对于从同步分离器和相位控制器分别送来的两种信号进行比较。当电视机的工作处于同步状态时,该电路内和电阻2K相并联接于9脚的晶体管饱和导通,使9脚和4脚外接的滤波网络的时间常增长,这样就相对降低了相位比较器的引入范围,提高了电视机的抗干扰性能。

行放大电路

行放大电路是用来将行振荡级送来的行脉冲进行放大,然后由第2脚输出,送往行推动级。

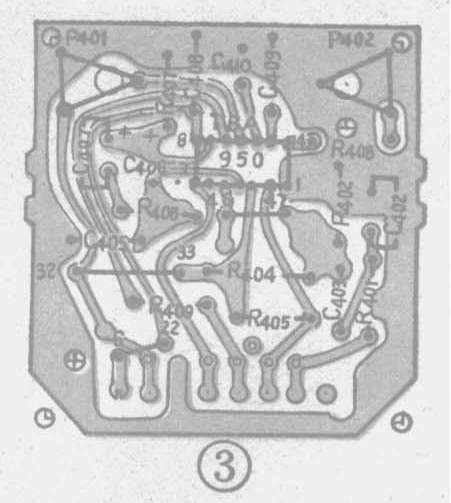

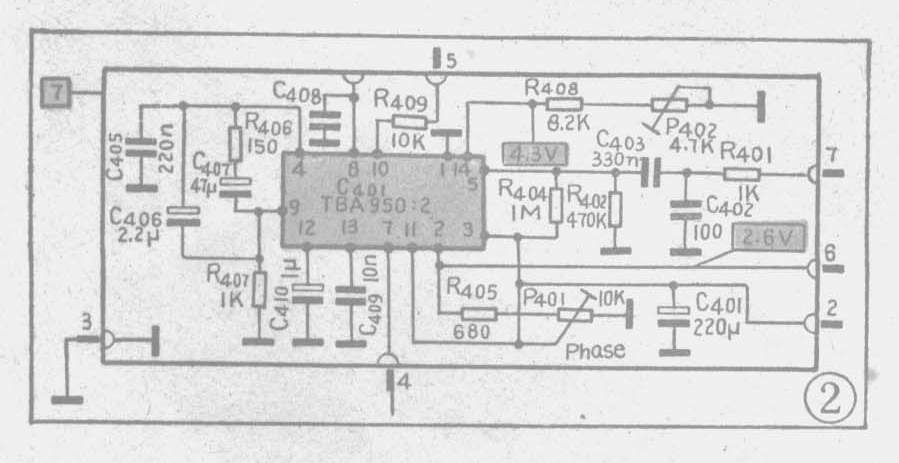

整个同步组件的电路图如图2所示,其印制电路板图见图3,组件及集成电路各接线脚的电压数值及波形示意图如图4。(姚国治)

图2
图2 🔍原图 (899×463)
图3
图3 🔍原图 (451×503)
图4
图4 🔍原图 (673×617)
