盒式磁带录音机的磁头使用日久常会磨损。严重磨损的磁头工作缝隙变大，这就使得高音大量损失，声音失真，甚至模糊不清。磁头损坏了最好的解决办法是更换一只新的。可是有时不一定能马上买得到合适的磁头，如果换上一只规格、型号与原来磁头不同的磁头，就会出现抹音不净、串音、方位角调不好的毛病。那么不换磁头，从电路上想些办法是不是也能弥补呢？回答是可以的。主要可以从以下几方面考虑。

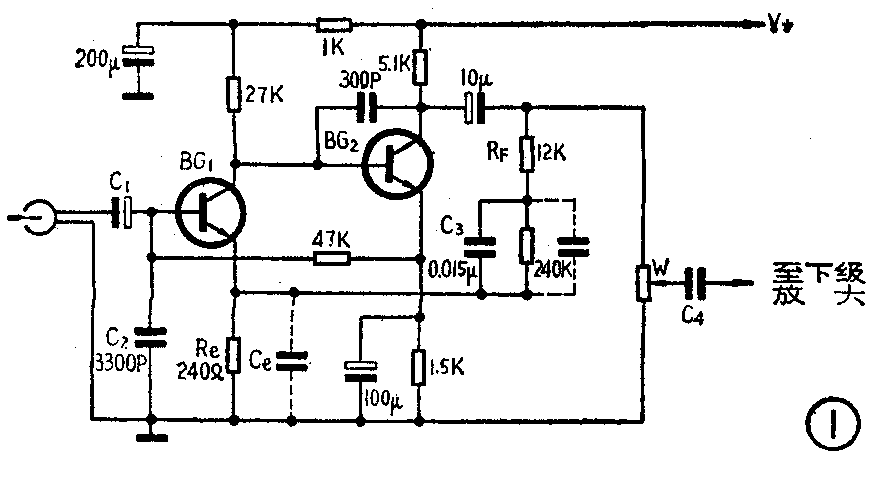

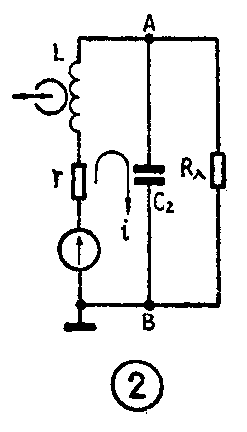

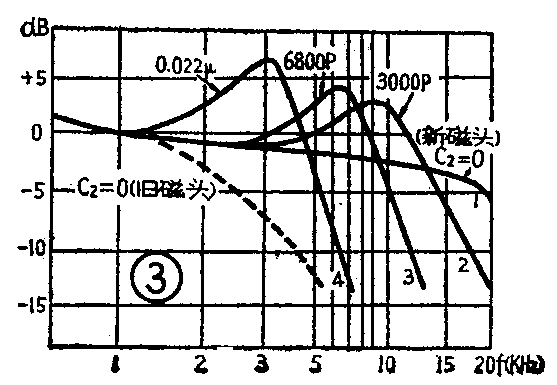

1．增加磁头输入端的谐振电容，使谐振频率往低移。一般盒式机为了在放音时对高音进行补偿，往往在放音磁头两端并联一只电容。如图1中的C\(_{2}\)。从图2磁头谐振等效电路中可见，对于磁头感应下来的电流i来说，L和C2构成一个串联谐振回路。L是磁头线圈的电感量，C\(_{2}\)是外加的补偿电容，r是磁头线圈的内阻。R入是第一级放大器的等效输入阻抗。谐振频率f=1/2π\(\sqrt{LC}\)，由图3可见，新磁头如不加补偿电容C\(_{2}\)没有谐振点如曲线1所示。加了C2就出现了谐振点，C\(_{2}\)取得越小则谐振频率越高，见曲线2、3所示。对于已磨损的磁头，高频特性已经很差（如虚线），此时如取很小的电容已无法在较高的频率上谐振，只能取较大的电容，使得在较低的频率上谐振（如曲线4）。经过这样的补偿会比不加补偿电容效果好得多。应该注意补偿量与回路Q值有关，所以应选择损耗小的云母或玻璃釉电容。容量也不宜选得太大。经验认为，取0.04μF以下较为合适。

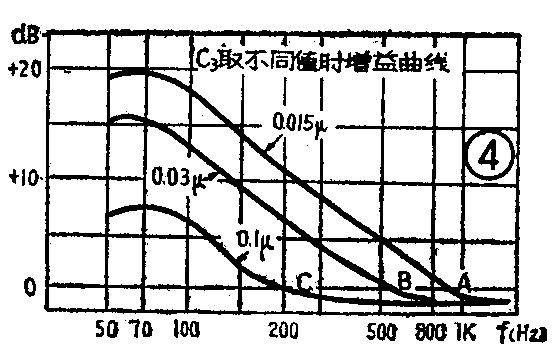

2．增大放音前置放大器低音反馈量来相对地提高第一级高音放大量。图4是图1放大器电路的低音频响曲线。曲线高端（右端）的起始点由反馈网络R\(_{F}\)C3所决定。转折频率一般在1KHz左右。为相对提升高音，可在C\(_{3}\)上并联一个容量为0.015～0.022μF的电容，使转折频率（如A、B、C点）向左移。当转折点移到500Hz左右时，对300Hz以下的低音的信号放大量压低了一倍（6dB），所以听起来音量减小了。必须调节音量电位器来弥补音量的下降（这是相对提升高音的方法）。

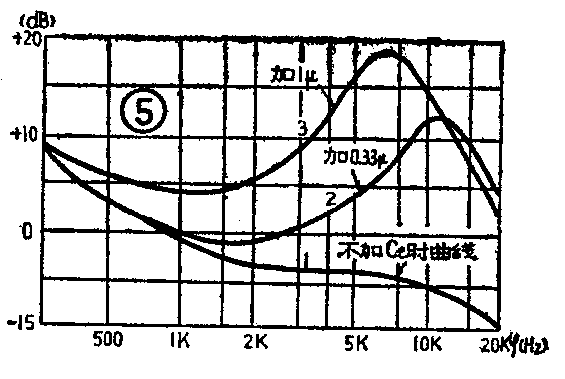

3.减少放音均衡网络的高音反馈量来提高第一级的高音放大量。通常放音放大器由于均衡网络的作用，中高音频响曲线如图5曲线1所示。为了提升高音可以减少高音的负反馈。对图1这样的电路，可在BG\(_{1}\)发射极与地之间加一个电容Ce，从而减小了高音的负反馈，也就是相对地提升了高音。C\(_{e}\)的大小视发射极电阻Re的大小而定。可由下式确定C=1/2πfR\(_{e}\)，式中f是转折频率，一般可取600Hz左右。曲线2和3，分别是在Re上并联了容量为0.33μF和lμF时的情况。可见在5KHz处提升了20dB左右。这种方法对于磁头磨损相当严重时效果也很明显。不但放音时高音有明显改善，而且录音时也能有效提升高音。
4．在音量电位器滑动臂上串联一只电容，如图1中的C\(_{4}\)，它可以增加低音阻抗，相对提升高音。C4可选择0.01～O．4μF的数值，后级放大器输入阻抗大时，C\(_{4}\)可取小些。这种方法对收录两用机不太合适，因为C4会对收音节目低音削弱较多。

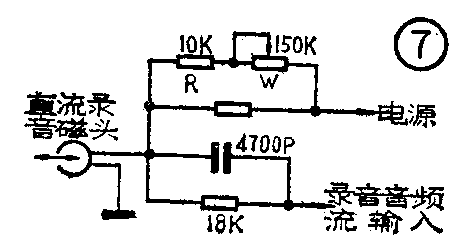

5．改善录音效果。磁头的磨损会使录音时的偏磁磁场减弱，此时录音时就偏离了原来的最佳工作点，使音质变差音量减弱。直流偏磁的机器这一现象尤为明显。对于交流偏磁的机器，一方面可调小图6中W的数值；另方面可在超音频振荡器的选频回路初级或次级并上一只电容，使超音振荡器振荡频率降低，如图6中的C。C可取几百～几千PF，经这样改动可重新达到较满意的偏磁磁场。对于直流偏磁的机器可如7那样在直流偏磁电阻上并联一个R与W串联的支路。调整时一边减小W阻值，一边录音，得到一个最佳的阻值。
以上几个简单的方法，对于录、放音的高音提升均有明显效果，磁头磨损励害的，可以几种方法并用。待到换上新磁头，可以很容易地恢复原线路的性能。(李传钟)
