欧洲半导体器件型号命名法

🏠 首页 《无线电》杂志 1981年 🔗 第3期 🔗 第36页 分类:“现代家庭电子制作”电视讲座辅导材料 🔗 张维力 🔗

目前欧洲各国没有明确统一的标准半导体分立器件型号命名法。但是西德、法国、意大利、荷兰等参加欧洲共同市场的国家和一些东欧国家如匈牙利、罗马尼亚、南斯拉夫、波兰等国,大都使用国际电子联合会的标准半导体分立器件型号命名方法。现将这一命名方法作一简要介绍。

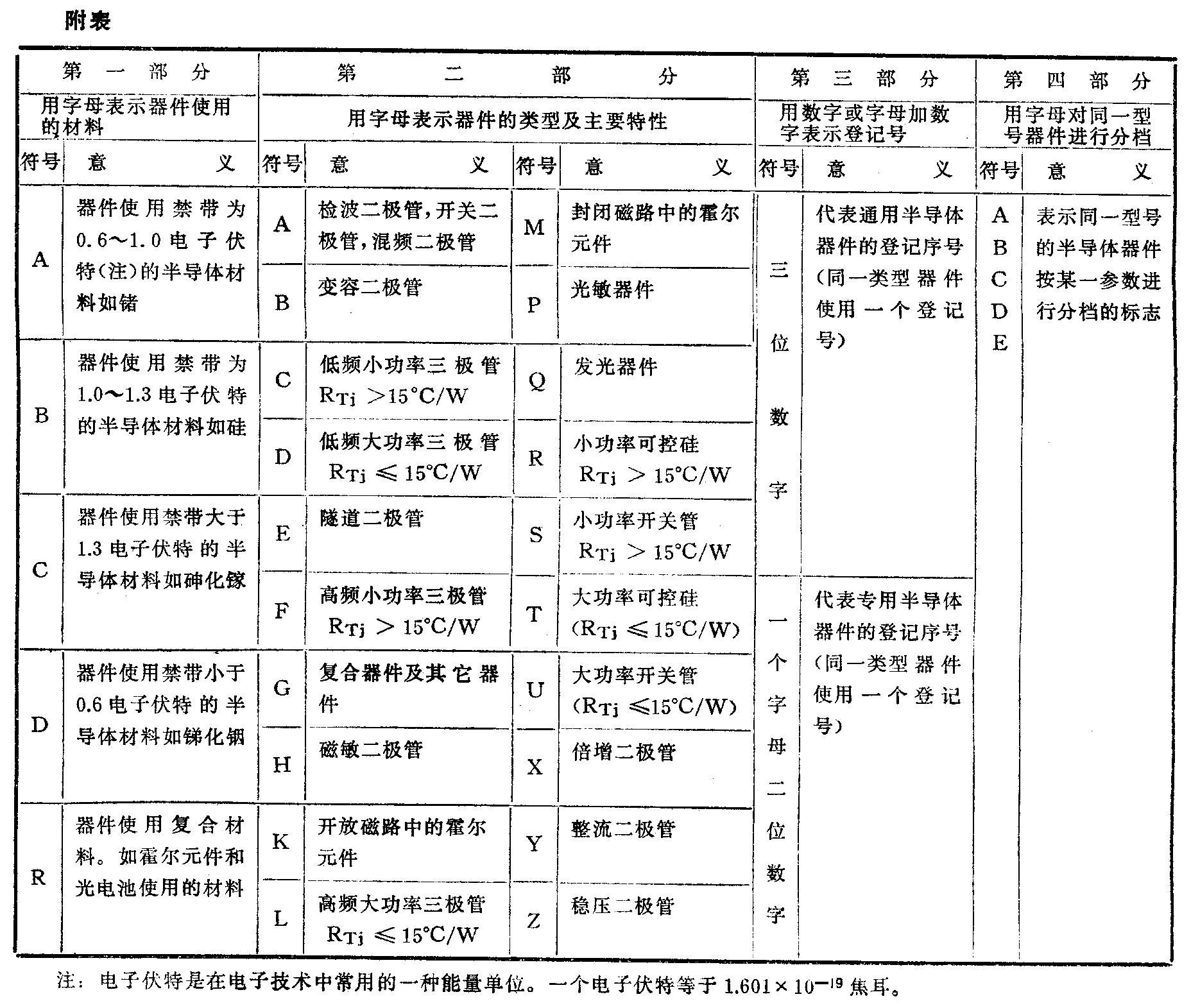

主要内容:该方法规定半导体分立器件的型号由四个基本部分组成。这四个基本部分的符号及其意义参看附表。除基本组成部分外,为了进一步标明半导体器件的特性,或对器件进一步分类,有时还加有后缀。按规定后缀用破折号与基本部分分开。常见的后缀有以下几种:

图1
图1 🔍原图 (1856×1571)

(1)稳压二极管型号后缀的第一部分是一个字母,用来表示器件标称稳定电压值的容许误差范围。字母及其代表意义见下表:

符 号 A B C D E

容许误差(%) ±1 ±2 ±5 ±10 ±15

后缀的第二部分是数字,通常表示稳压二极管的标称稳定电压的整数数值。后缀的第三部分是字母V,代表小数点,字母V之后的数字为稳压管标称稳定电压的小数数值。

(2)整流二极管型号的后缀是数字,直接标出器件的最大反峰耐压值,单位是伏。

(3)可控硅型号的后缀也是数字,通常标出其最大反峰耐压和最大反向开断电压中数值较小的那个电压值。

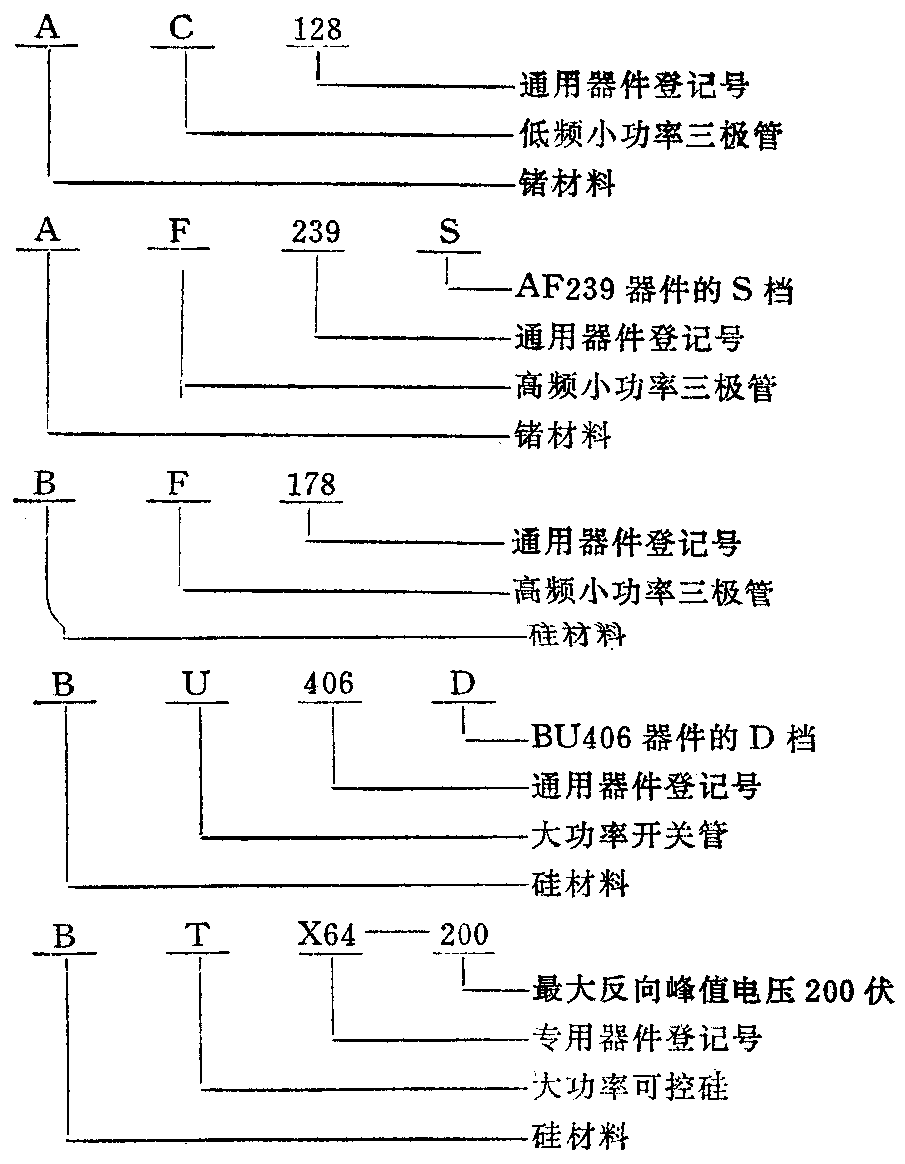

下面举几个实例:

图2
图2 🔍原图 (905×1164)

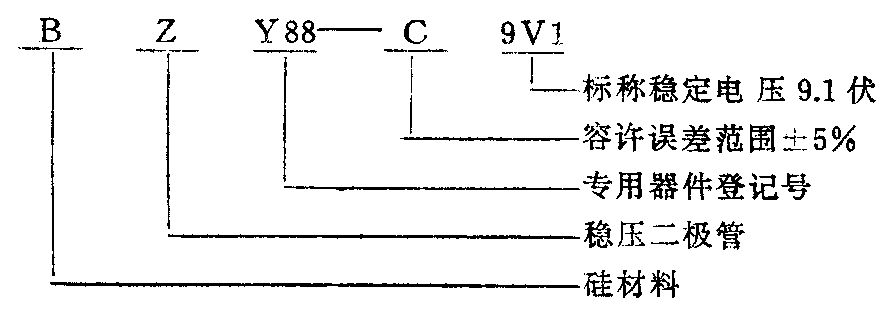

图3
图3 🔍原图 (882×310)

几点说明:

(1)由上述命名法可知,凡是型号以两个字母开头的半导体分立器件,特别是型号开头的第一个字母是A、B、C、D或R的半导体分立器件,大都是欧洲制造的产品,或是按欧洲厂家专利生产的产品。例如本刊1980年第3期封二列出的部分国外电视机用晶体管,就是欧洲产品。

(2)凡是使用现行欧洲通用半导体分立器件型号命名法的产品,由型号中第一个字母可以立即确定器件所使用的材料。例如型号第一个字母为A的是锗,为B的是硅管。但是无法判别是PNP型还是NPN型管,这点与我国半导体器件命名法不同,应特别注意。

(3)型号中的第二个字母表示器件类别和主要特点,只要记住各个字母的意义,不查手册也可判断出类别。例如BU206型管,一看便知是硅大功率开关管。

(4)型号中的第三部分为登记序号,除表明是通用器件或专用器件外,没有别的含义。序号相邻的两个器件特性可能差别很大,例如AC187K与AC188K序号相邻,但前者为NPN型管,而后者为PNP型管。

(5)型号中的第四部分是使用字母对同一型号的器件按某一特性进行分档。例如三极管可以根据其β值或噪声系数等进行分档。(张维力)
