液晶显示数字式石英电子手表是我们目前广泛使用的一种计时工具,它与机械手表不同,以直观的数字显示取代了传统的指针指数的报时方式。电子手表常有五功能、六功能、多功能的区别,所谓功能主要是指电子手表在报时和其它性能方面能为你提供服务的内容。例如:五功能电子手表能显示月、日、时、分、秒,增加了星期显示就称之为六功能,增加闹时机构再增加\(\frac{1}{100}\)秒显示分别称为七功能,八功能。

由于电子手表有多功能、多位数字显示的特点,因此在调校对时上较一般钟表复杂。但是电子手表采用了石英晶体作为频率标准,其精度远远高于一般机械钟表,一次调校后可以间隔很长时间,它的年误差一般仅为3分钟。这些优点使它仍不失为一种使用方便的工具。本文以兰陵牌L6-1型六功能电子手表为例介绍电子手表的调校方法。

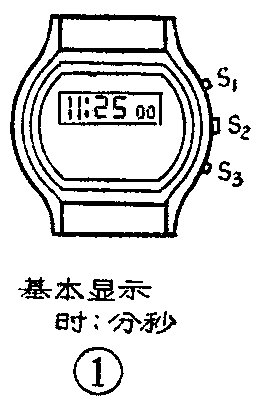

常见的五功能、六功能电子手表外壳上一般备有三个操作按钮,生产厂家不同,按钮位置也略有差异。图1为L6-1型电子手表外型,其中S\(_{3}\)为照明用按钮,它主要用来接通表内照明微型灯泡的电源,供夜间使用。S2为调校置位按钮,在调校时用它来决定需要调校的位置。如按动S\(_{2}\)就可以找到你需要调校的日期、星期或小时。S1在调校时具有修正数字的功能,在正常工作时又兼作显示转换按钮。如由时、分、秒显示转为月、日、星期显示等。

图1
图1 🔍原图 (257×404)

表 一

英文缩写 SU MO TU WE TE FR SA

中文意思 星期日 一 二 三 四 五 六

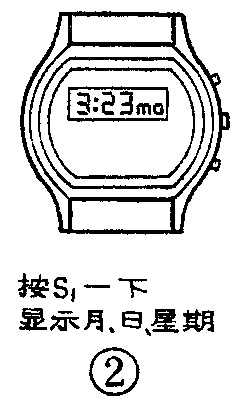

L6-1型电子手表的基本显示亦称常态显示为时、分、秒(图1),按动S\(_{1}\)可以观察瞬态显示月、日、星期(图2),三秒钟后能自动恢复基本显示。

图2
图2 🔍原图 (238×411)

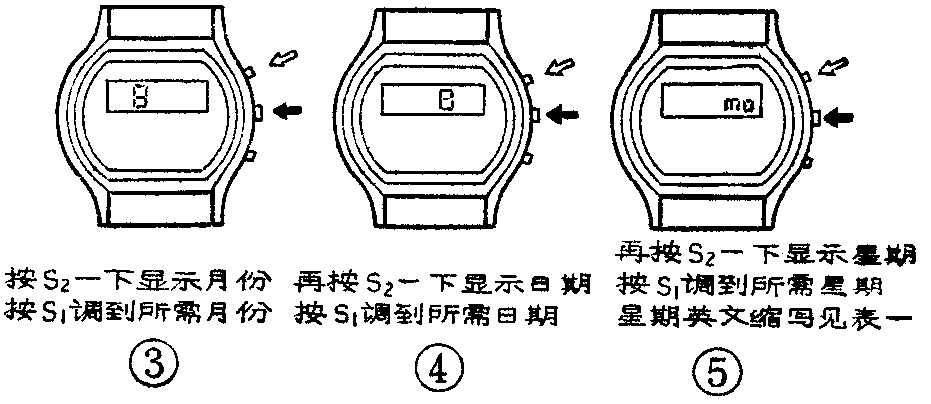

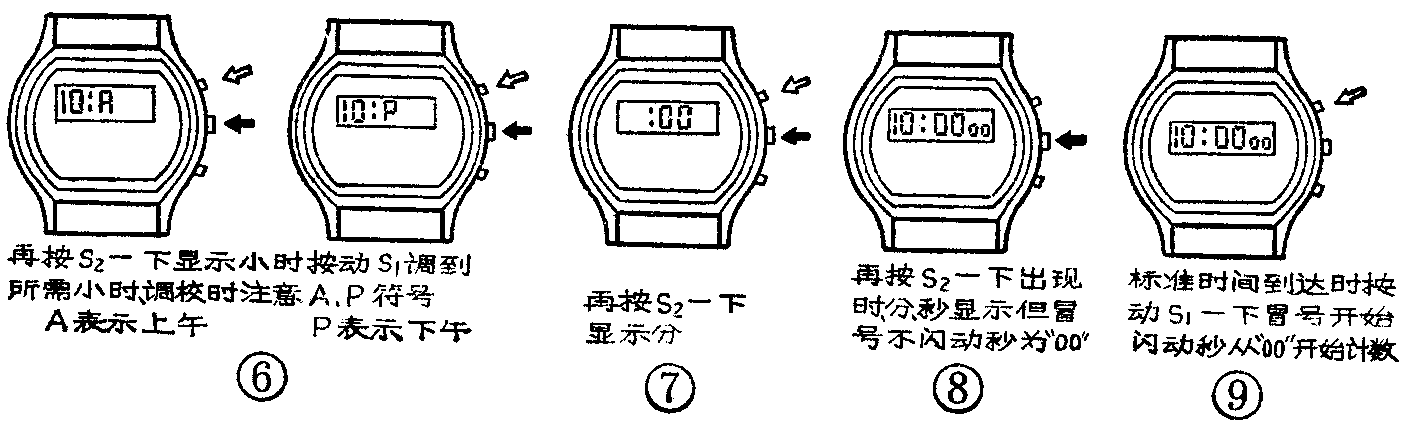

调校时首先使表处于基本显示状态下然后开始操作,调校步骤可按图3~图9顺序进行。调校时按动S\(_{1}\)一下可进一个数字,按住S1不放会自动过数。调校过程中有一些无须调校的项目,可连续按动S\(_{2}\)来跳过不需调校的项,直到显示需要调校的项再进行调校。

图3
图3 🔍原图 (931×404)
图4
图4 🔍原图 (1405×428)

该表月份大小能自动变换,只是逢闰年二月份须重新调整一次。标准时间的校对可以按电台报时声进行,先将表按图8调到标准时间等待,当听到报时最后一响立即按动S\(_{1}\)一下,见到冒号闪动,秒开始计数(见图9所示)即可。另外,该表采用12小时制,在对小时时要注意上下午符号A、P,否则每到中午12时日期就要翻转,容易误认为手表出了毛病。

除常见的五功能、六功能电子手表外,带有闹时装置和能计\(\frac{1}{100}\)秒的七、八功能电子手表也较普遍。它们一般都相应增加一个操作按钮。带闹时装置的电子手表电路有定闹记忆。由操作按钮可把所需定闹时间存入表内,到定闹时间它会自动发出信号,具有闹钟的效用。带1;100秒的电子手表可兼作马表,使用它有读数直观的特点。

现在,五花八门的多功能电子手表越来越多,使用方法亦相应复杂。但作为一种计时工具最基本的时、分、秒当然还是必不可少的,本人在此介绍这种初级的电子手表以期能为读者在学习使用电子手表上充当入门向导。 (李耀祖)
