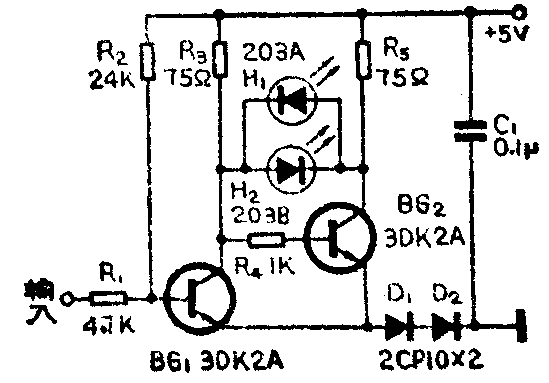

测试器的电路见附图。它可以测出逻辑电路输出电平的高低和检测通过的正脉冲序列。当在测试器的输入端接入逻辑“1”时，三极管BG\(_{1}\)处于导通状态而BG2截止，结果发光二极管H\(_{1}\)亮，发灯光。如果在测试器的输入端接逻辑“0”，则BC1截止而BG\(_{2}\)导通，这时发光二极管H2亮，发绿光。所用发光二极管为苏州半导体器件一厂产品。
当有矩形正脉冲序列通过时，两只发光二极管应交替亮，如脉冲频率较高，则由于人眼的错觉，看到两只发光二极管都亮。 (孙宗洁 编译)
发光二极管逻辑电平测试器
测试器的电路见附图。它可以测出逻辑电路输出电平的高低和检测通过的正脉冲序列。当在测试器的输入端接入逻辑“1”时，三极管BG\(_{1}\)处于导通状态而BG2截止，结果发光二极管H\(_{1}\)亮，发灯光。如果在测试器的输入端接逻辑“0”，则BC1截止而BG\(_{2}\)导通，这时发光二极管H2亮，发绿光。所用发光二极管为苏州半导体器件一厂产品。
当有矩形正脉冲序列通过时，两只发光二极管应交替亮，如脉冲频率较高，则由于人眼的错觉，看到两只发光二极管都亮。 (孙宗洁 编译)
