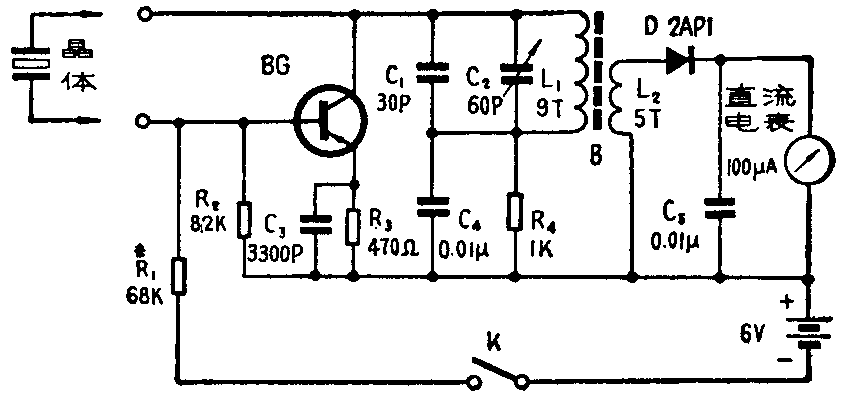

为了检测石英晶体的性能，我自制了一个测试仪。线路如图。当接上晶体时，组成电容三点式振荡器，L\(_{1}\)、C1、C\(_{2}\)是谐振电路。旋动C2，当谐振回路的振荡频率等于晶体固有频率时，振荡将大大加强，并被变压器B耦合到下一级，经二级管D、C\(_{5}\)整流滤波后，加至表头，表针偏转到某一固定位置。当C2旋动，LC回路谐振频率偏离晶体固有频率时，振动很微弱，表头无指示。
图中，BG用3AG43，调R\(_{1}\)，使集电极工作电流为0.4～0.6mA。B的磁心为高频磁环，用线径为0.01mm的漆包线初绕9圈，次级绕5圈。
使用前，先接上正常的石英晶体，接通电源，旋转C\(_{2}\)，使电表读数最大，如图示元器件数据，一般可达50微安以上。这时把C2旋柄转到的位置记下，并标注上所接的石英晶体的固有频率（一般石英晶体的外壳上都注明了此频率）。用几只领率不同的石英晶体，就可以刻度出几个频率。我们设计的这个检测仪，可测频率范围为27～30MHz。
使用时，接上被测晶体，按着晶体外壳上标注的频率，将C\(_{2}\)旋到此频率对应的位置上。如果指针摆动最大，说明晶体频率正常；若指针摆动最大而C2不在对应的频率位置，说明晶体频率已有偏离，若针摆动很小，说明晶体已经老化，若表针一点不起，说明晶体已失效。（李金山）
