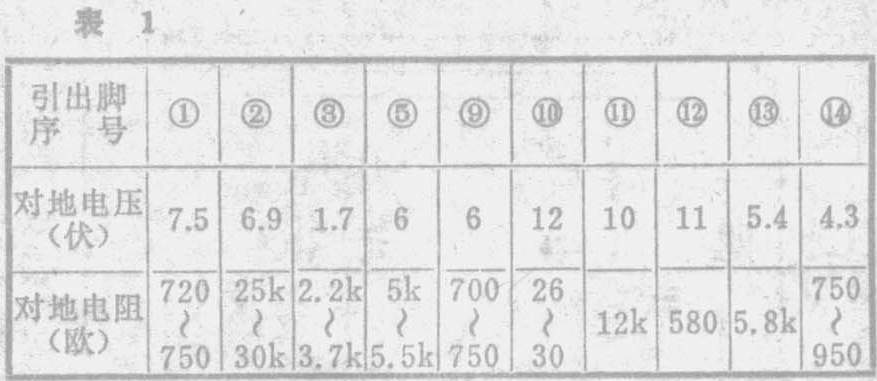

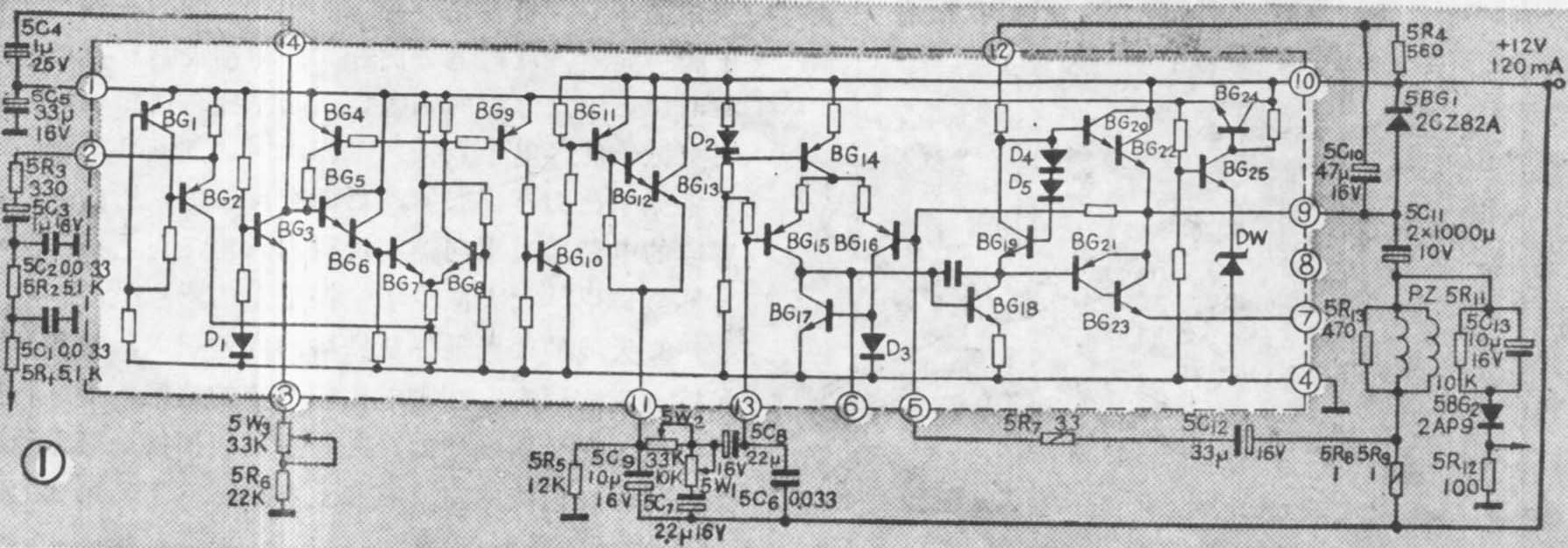

集成电路KC581C在电视机中起场同步放大、场振荡和场输出的作用。正常情况下，KC581C各引出脚的工作电压及其对地电阻值如表1所示。其完整电路如图1所示。现以飞跃牌12D4型电视机为例，介绍一下KC581C常见故障的检修方法。
水平一条亮线
与分离元件电视机一样，在检修这种故障时应把亮度关暗，避免较亮的水平亮线损坏显象管的荧光屏。
首先应确定发生故障的大致部位。场扫描电路可分成场振荡和场输出两部分，电容5C\(_{8}\)就是这两部分的耦合电容。在没有示波器的情况下，可用手去触接集成块的（13）脚，利用人体上的感应电压给场输出级输入一个交流信号。如果水平亮线变成宽2cm左右的水平亮带，说明场输出级正常，故障发生在场振荡部分。如果没有变化，可确定场输出级有故障。
1．场振荡级的故障
首先测量KC581C①脚的电压，它是集成电路内部稳压电路的输出电压，正常时应为7.5V，作为场振荡器与场同步放大器的工作电压。当①脚电压偏低时，场振荡器就会停振，这时应检查旁路电容5C\(_{5}\)，看有没有短路或漏电现象。若5C5是好的，可确定是集成块损坏了。当①脚电压正常，再测量脚电压，正常情况下约为10V。该电压正常与否是区分场振荡器是否振荡的标志。根据脚电压的变化情况，可以找出振荡器停振的原因：当脚电压下降到1V左右时，应检查场频调节电位器5W\(_{3}\)、电阻5R6是否开路，定时电容5C\(_{4}\)有无短路。场振荡器对5C4要求很高，此电容略有漏电就容易停振。有时用万用表测量5C\(_{4}\)的充放电情况和漏电大小都符合要求，但接到振荡电路时仍无法工作。这是由于5C4介质损耗变大的缘故，换一个新电容后，就可恢复振荡。当脚电压上升到11.3V时，说明定时电容5C\(_{4}\)或电阻5R5开路了。
当然也会出现这样一种情况，即①脚、脚电压都正常，场振荡器没有停振，但是仍然出现一条水平亮线。这说明场振荡器输出的锯齿波电压没有送到场输出级的输入端，应检查耦合电容5C\(_{8}\)及垂直幅度电位器5W2有无开路、接触不良或损坏。
2．场输出级故障
场输出级是一种准辅助对称型OTL电路，场输出级的中点（⑨脚）电压是一个关键电压。它真实地反映了场输出级的工作情况，正常时为6V。在检修中，只要排除了引起⑨脚电压异常的故障，场输出级就可恢复正常工作。
当⑨脚电压升高时，应该先检查场输出电容5C\(_{11}\)是否短路或漏电。如果5C11没有损坏，再检查阻尼二极管5BG\(_{1}\)的反向电阻是否变小了。5BG1的正向电阻应小于50Ω（R×1档），反向电阻要大于10MΩ（R×10K档）。如果⑨脚电压升高是由于5BG\(_{1}\)击穿短路造成的，则集成块会因此而损坏。5BG1击穿或正负极性装反，都要损坏集成块。这一点必须注意。
当⑨脚电压降低时，则可能是由于5R\(_{4}\)断路、电容5C10、5C\(_{12}\)漏电或短路造成的。可分别测量⑤脚与脚电压。若⑤脚电压变高，则表明电容5C12损坏；若脚电压变低，则表明电阻5R\(_{4}\)断路或阻值变大；若脚与⑨脚同电位，则是电容5C10短路造成的。
经过以上检查，如果故障仍未排除，最后再检查集成块的好坏。根据我们的经验，集成块损坏时，有以下三种不同的表现：
第一，⑨脚电压在6～7V之间，而且散热器热得烫手。
第二，⑨脚电压很低或为零，同时⑩脚电压也较低。若割断印制板上⑩脚与+12V电源电压的连接铜箔，用万用表测量场扫描电路的工作电流，其值远大于225mA。正常工作电流为110～225mA。
第三，⑨脚对地电阻极大，近似开路；或者极小，只有几十欧姆。
以上三种情况都表明集成块损坏了。
如果场振荡级、场输出级和集成块都无故障，还是一条水平亮线，就应该检查5C\(_{11}\)、5R8、5R\(_{9}\)是否开路，场偏转线圈是否断线，偏转线圈与印制板之间的连接插头是否接触良好，印制板的铜箔有无断裂等。
垂直线性不良
垂直线性不良的故障，主要发生在抛物波形成（预失真校正）电路和场输出电路。

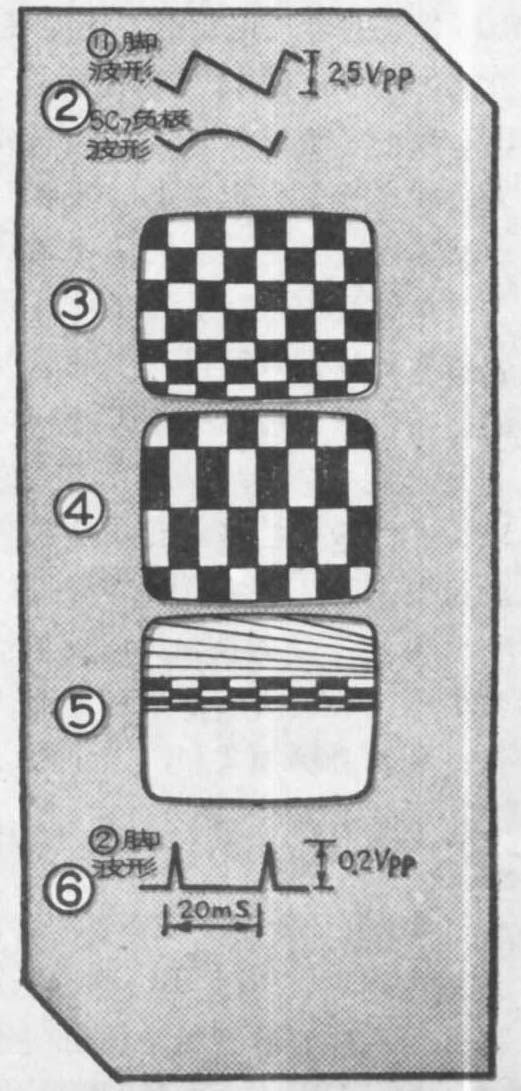

预失真校正积分电路由5W\(_{2}\)、5W1、5C\(_{7}\)组成。积分后在5C7上形成一个向上的抛物波，如图2所示。修理时，可先试调5W1，如能改善线性，说明垂直线性不良，是由于5W\(_{1}\)振动后发生移位造成的。如果图象下线性变差，出现如图3所示的现象，则是由于5C7短路造成的。如果图象的垂直幅度明显增大，出现如图4所示的现象，则是由于垂直线性调节电位器5W1或电容5C7开路造成的。当锯齿波形成电容5C\(_{9}\)开路时，会出现如图5所示现象。这是因为 脚输出的开关脉冲，未经5C9积分而直接送到场输出级放大后，在屏幕上扫描的结果。
场输出级的非线性也会产生垂直线性不良。为了减小垂直方向的失真，在场输出级上加有较深的负反馈。电阻5R\(_{7}\)、电容5C12起调整反馈深度的作用。如果这两个元件有一个开路，就会使场输出级的增益很快下降，垂直幅度就会缩至2～3cm左右。当5C\(_{12}\)容量变小时，会使图象下部被压缩。适当增大5C12的容量能改善下线性，但最大不要超过100\(_{μ}\)。因为容量取得越大，场输出级在接通电源后建立工作点的速度越慢，就会出现这样一种现象，即开机后在屏幕上先出现一条水平亮线，然后场扫描才慢慢展开，而不是整幅光栅一起出现。
如果光栅出现卷边，而且集成电路⑨脚电压略偏高，这是集成电路场输出级动态范围变小的缘故，应更换集成块。开机数小时，光栅左上角出现缺损现象，这是偏转线圈质量不佳所致，应更换。
场不同步
场不同步故障可分为完全失步和同步范围小两类。完全失步表现为图象上下翻滚，调节5W\(_{3}\)也无法使图象稳定下来。同步范围小表现为图象不稳定，时而上下翻滚，调节5W3后能够同步，但范围很小。
1．完全失步
造成场完全失步的原因有以下几方面：（1）场同步脉冲引入电阻5R3或电容5C3开路，使同步脉冲无法送到集成电路的②脚；（2）电容5C\(_{1}\)、5C2短路，使场同步脉冲信号消失；（3）滤波电容5C\(_{5}\)开路，图象上下跳动无法同步；（4）场频调节电位器5W3变值或定时电容5C\(_{4}\)容量改变，使场振荡周期与场同步脉冲周期相差太大，电路无法进入同步状态。正常的场频调节范围为30～60Hz。如果场振荡频率太高，可将5R6由22K改换成27K或33K。如果场振荡频率太低，可在5W\(_{3}\)上并联上一只27K的电阻。
输送到集成电路②脚的场同步脉冲应为正极向的脉冲。如图6所示。如果变成负极向脉冲，也会造成场不同步，但这是集成电路HA1144的毛病，与集成电路KC581C无关。
2．同步范围小
场同步范围小有以下几方面的原因：（1）场同步脉冲引入电阻5R\(_{3}\)阻值变大，使同步脉冲幅度变小；（2）耦合电容5C3漏电或短路，使场同步放大器的工作点发生偏移；（3）高压系统跳火产生的高频脉冲，会使场同步放大级②脚的电位发生跳变，引起图象上下跳动。
在检修时需要注意的是，一旦接通电源绝对不允许短路集成电路的引出脚，以免损坏集成块。焊接集成块时，最好采用20～45W的烙铁，同时烙铁外壳要接地良好，外壳带电的烙铁绝对不能用。（郁景祉）
