在调整互补对称推挽OTL场输出电路中，常常会遇到各点直流电压调不准或调不出来的现象，造成整个电路不能正常工作。现在介绍一种简便的调整方法，供读者参考。

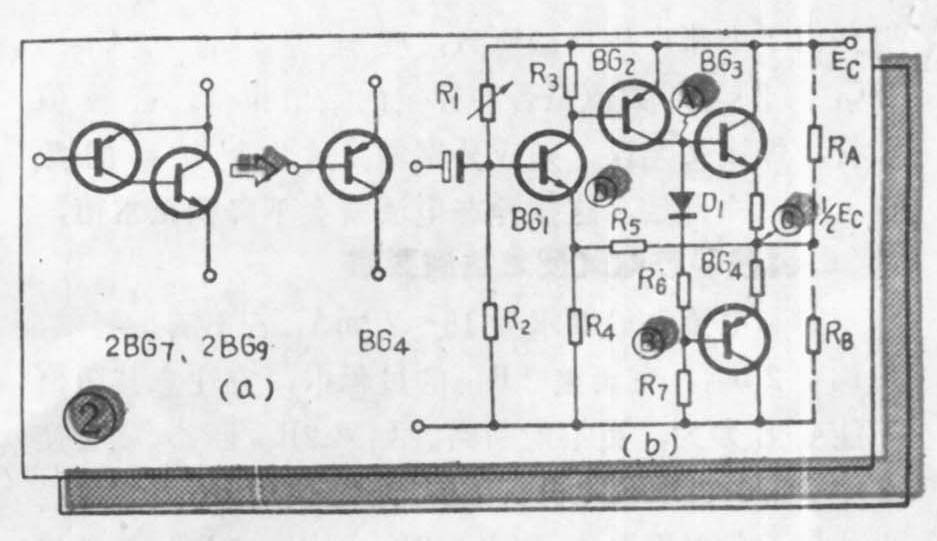

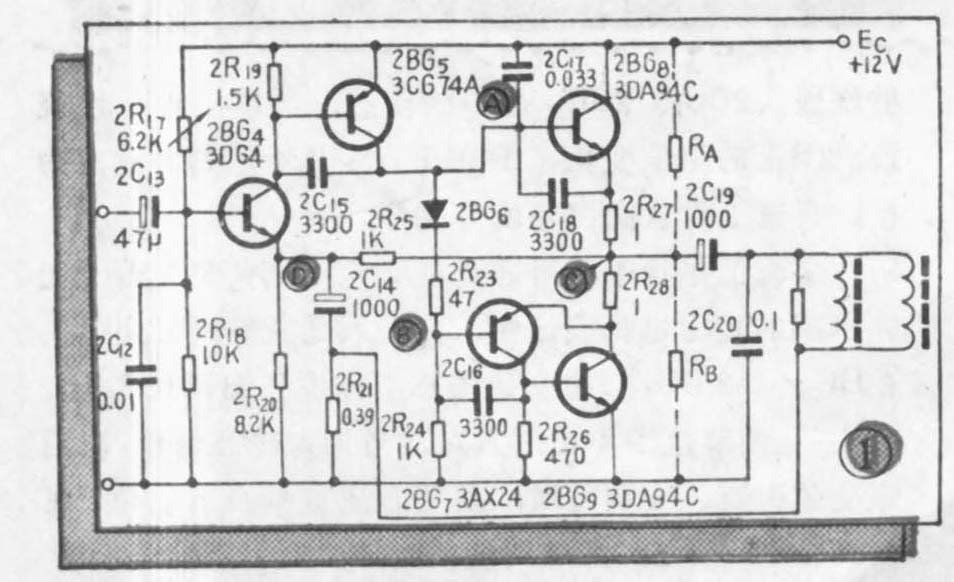

我们首先分析一下这种电路的直流工作状态，以便更好地掌握这种调整方法。典型的互补推挽无变压器场输出电路，如图1所示（北京牡丹牌31厘米电视机就是采用的这种电路）。整个电路采用直流耦合，所以，一个地方的电位发生变化，就会牵扯全部电路。在分析直流工作状态时，可将图中电容看成是开路。将2BG\(_{7}\)、2BG9等效为一个晶体管，如图2（a）所示。于是图1就简化成图2（b）。
在正常状态下，各管的直流工作点是稳定的，C点电压应为\(\frac{1}{2}\)E\(_{c}\)。在图2中，由于BG3、BG\(_{4}\)发射结正向导通电流的稳压作用，A点电位应比C点电位高约0.7V。同样道理，B点电位比C点电位低约0.7V（即BG4发射结的压降，若BG\(_{4}\)为锗管，此电压应为0.1V左右）。因此，A、B两点的电位差UAB＝U\(_{be3}\)＋Ueb4=0.7V＋0.7V=1.4V。这两点的电位差控制着BG\(_{3}\)、BG4的静态电流。当U\(_{AB}\)低于1.4V时，BG3、BG\(_{4}\)呈截止状态，这时C点无电压。若测得C点有电压，实际上是D点的电位。当UAB高于1.4V时，由于BG\(_{3}\)和BG4发射结的稳压作用，测试结果仍在1.4V左右，但实际上流过BG\(_{3}\)、BG4发射结的电流可能很大。
下面介绍一下具体调整方法：
1．将功率级变换成无源电路
在调整时，先不要焊接2BG\(_{7}\)、2BG8、2BG\(_{9}\)，或者断开这三只管的两个极。用两只数值相等的电阻 RA、R\(_{B}\)接到2BG8和2BG\(_{9}\)的发射极与集电极之间， 如图1虚线所示。这样在C点就可得到一个稳定的标准中点电压。此电压通过2R25反馈给2BG\(_{4}\)的发射 极，使激励级电路的直流工作状态稳定。RA、R\(_{B}\)的阻 值可按通过10～15mA的电流来计算，若按EC=12V、 电流为10mA计算，则R\(_{A}\)＋RB=12V／10mA=1.2KΩ。每只电阻为600Ω。
2．调整B点电位
中点电压调好以后，再调整激励级工作点，此时应调整2R\(_{18}\)，使B点电位UB=\(\frac{1}{2}\)E\(_{C}\)-0.7V＝5.3V。调整2R18时，若B点电位过高调不下去或者过低调不上来，就要检查2R\(_{24}\)的阻值是否与标定值相符， 2BG4、2BG\(_{5}\)是否良好。如果2R24的阻值与标定值相符，2BG\(_{4}\)和2BG5又无损坏，则需调整2R\(_{24}\)的阻值（可在2R24的位置上，接一个阻值略大一些的可调电阻），使B点电位达到1;2E\(_{C}\)-0.7V。
3.调整A、B两点的电位差
在A、B之间应有略高于1.4V的电位差，才能使2BG\(_{7}\)、2BG8的两个发射结上得到正向偏置电流。在2BG\(_{6}\)上约有0.7V的压降，所以要调整2R24，使2R\(_{23}\)上也产生约0.7V的压降，使得A、B之间的电位差UAB略高于1.4V。
4．接通2BG\(_{7}\)、2BC8、2BG\(_{6}\)，使电路恢复正常
去掉R\(_{A}\)、RB，接上2BG\(_{7}\)、2BG8、2BG\(_{6}\)，使电路恢复正常，然后接通电源，测量功率管有无静态电流。如果静态电流在5～50mA，可继续调整2R18，使C点位仍为\(\frac{1}{2}\)E\(_{C}\),则此时A、C之间的电位差与B、C之间的电位差相差约0.7V。如果接通电源后无静态电流，C点电位又高于1;2E\(^{C}\)，或低于\(\frac{1}{2}\)EC，应继续调整2R\(_{18}\)，使C点电位约等于1;2EC，即有静态电流通过。调整2R\(_{18}\)后，若C点电位仍不等于\(\frac{1}{2}\)EC时，则可能是A、C之间或B、C之间的电位差有一个小于0.7V，不足以使2BG\(_{7}\)或2BG8导通。这时应调整2R\(_{23}\)，使两管都得到正向偏置电流。若接通电源后，静态电流达几百毫安，应立即断开电源，调整2R23，使静态电流小于50mA后，再按上述方法进行调整。调整2R\(_{23}\)后，若静态电流仍为几百毫安，可能是由于电路产生自激所致，应检查2C15、2C\(_{17}\)、2C18、2C\(_{16}\)的数值是否与标定的数值相符。若数值相符，焊接又无误，则应分别增大这几个电容的数值，以消除自激，这样静态电流就会下降到正常值。
5．调整静态电流使之达到要求
静态电流一般要求为15～20mA，若不满足要求，应调整2R\(_{23}\)。在调整2R23的过程中，应注意其阻值不能变化太大，更不能断路。如果2R\(_{23}\)断路，就会使2BG5集电极电位上升到E\(_{C}\)，结果使2BG8的基极电位接近集电极电位，使之烧毁。同样，2BG\(_{7}\)的基极电位也接近集电极电位，使2BG7、2BG\(_{9}\)电流过大，也被烧毁。2BG8、2BG\(_{9}\)呈串联状态，所以一般同时烧毁。2R23的阻值变化范围在几欧至几十欧姆。到此为止，直流工作状态调整就算完毕。
交流工作状态，可通过观看光栅来调整。若荧光屏中部的光栅过疏或过密，则可能是互补管2BG\(_{7}\)、2BG8、2BG\(_{9}\)产生交越失真，应再仔细调整2R23、2R\(_{25}\)（调节范围不可过大），适当加大静态电流，以消除交越失真。在调整时，要随时注意C点的电位，使之维持在\(\frac{1}{2}\)EC。经过调整，交越失真仍不能消除，或交越失真虽然消除了，但静态电流已达几百毫安，这说明大功率输出管的线性不良，应调换好的。(春石)
