匈牙利TC1612型电视机的伴音组件，主要由TBA120AS、TBA800两块集成电路及有关元件组成。伴音组件的电路图及印制电路板图分别如图1、图2所示。下面主要介绍该组件两块集成电路的工作原理及有关元件的作用。
TBA120AS集成电路

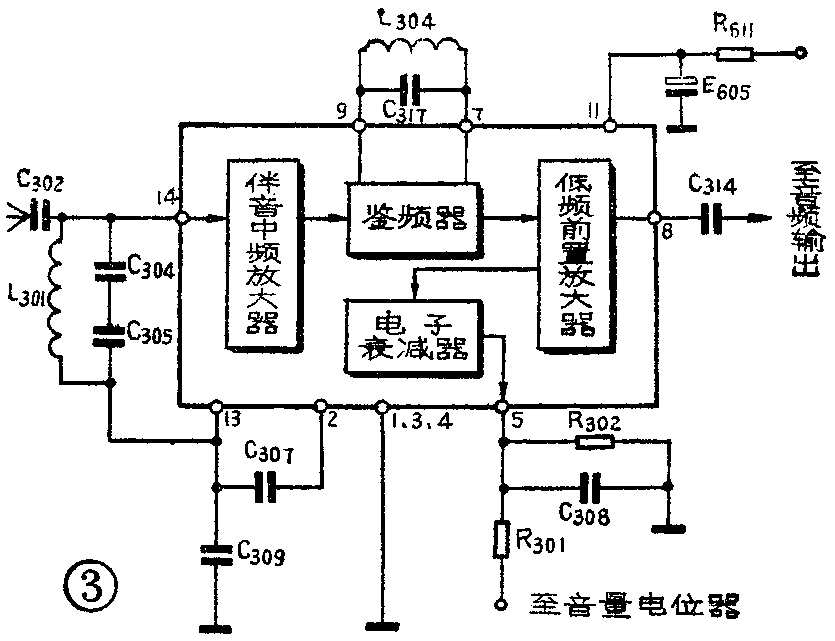

TBA120AS集成电路是由伴音中频限幅放大电路、双差分鉴频电路、音频控制（电子衰减器）及低频前置放大电路等组成（见图3）。
电视信号由组件板第5脚经电容C\(_{3}\)02送到L301、C\(_{3}\)04、C305组成的6.5MHz调谐回路，然后再送到TBA120AS集成电路的14脚。
伴音中频信号在集成电路内，经八级差分放大器进行限幅放大后，送入鉴频电路，该电路由双差分电路组成。在集成电路的第7脚及第9脚外接有一个6.5MHz谐振回路，作鉴频器的调谐回路。鉴频电路将调频信号转变为音频信号，送入低频前置放大电路进行放大。在低频前置放大电路中，有一个电子衰减器，它通过集成电路第5脚外接一个电位器，对音量进行控制。通过电子衰减器作音量控制，实际上只是改变差分电路的直流电位，不会产生外界感应。因此，电位器的引线无需使用金属隔离线。
集成电路第2脚及第13脚所接电容C\(_{3}\)07、C309是伴音中频放大电路的旁路电容器。

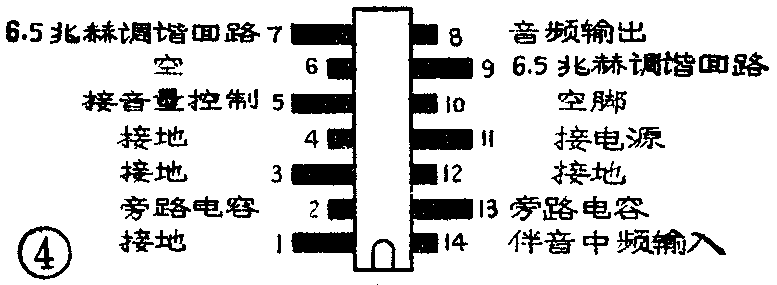

经前置放大器放大后的音频信号，由第8脚输出，再经电容C\(_{314}\)送往后面的集成电路TBA800(IC302），再进行低频电压放大及功率放大。TBA120AS（IC\(_{3}\)01）集成电路各脚的功用见图4。
TBA800集成电路
TBA800集成电路由低频放大电路及互补推挽功率放大电路及有关的偏置电路组成。其内部组成方框及外围电路图见图5。
集成电路内的低频放大级采用共发共集电路。经放大后的音频信号送到功率放大级，这一级包括倒相电路及OTL推挽放大电路，推挽放大电路工作于A、B（或称甲、乙）类放大工作状态。放大后的信号，经电容C\(_{325}\)，由第12脚送至扬声器。
接在集成电路第4脚及第12脚之间的电容C\(_{324}\)是推挽输出级的自举升压电容，用以扩大推挽级的动态范围。在第12脚和第5脚之间接有一个由阻容元件组成的频率补偿网络，用来改善频响及失真。第6脚接有一个反馈网络，第7脚接有一个波纹旁路电容。
TBA800集成电路的主要性能如下：输出功率5瓦；电源电压5～30伏；输出电流（峰值）1.5安。(姚国治)
