来复再生式两波段两管机

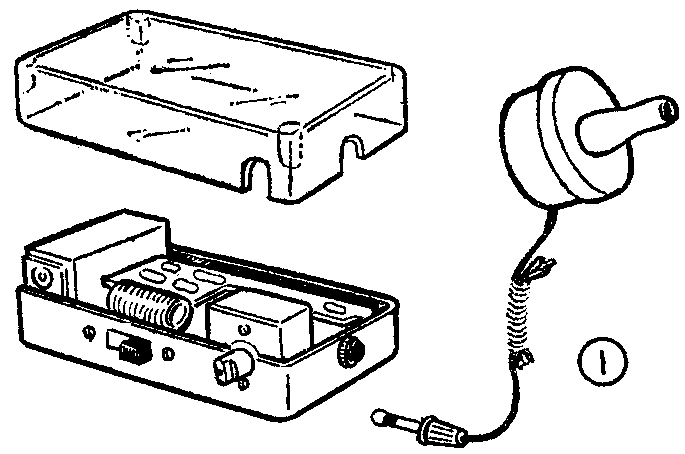

这里向大家介绍来复再生式两波段两管机，此机结构简单、装置容易。全机装在一只刮脸刀小塑料盒内，外形见图1。此机可收听国内外广播，收听中波时，不用外接天线，仅使用机内的磁性天线；收听短波时，接上长约1.5米的拖线，将它靠近台灯的电源线，即可作为天线。

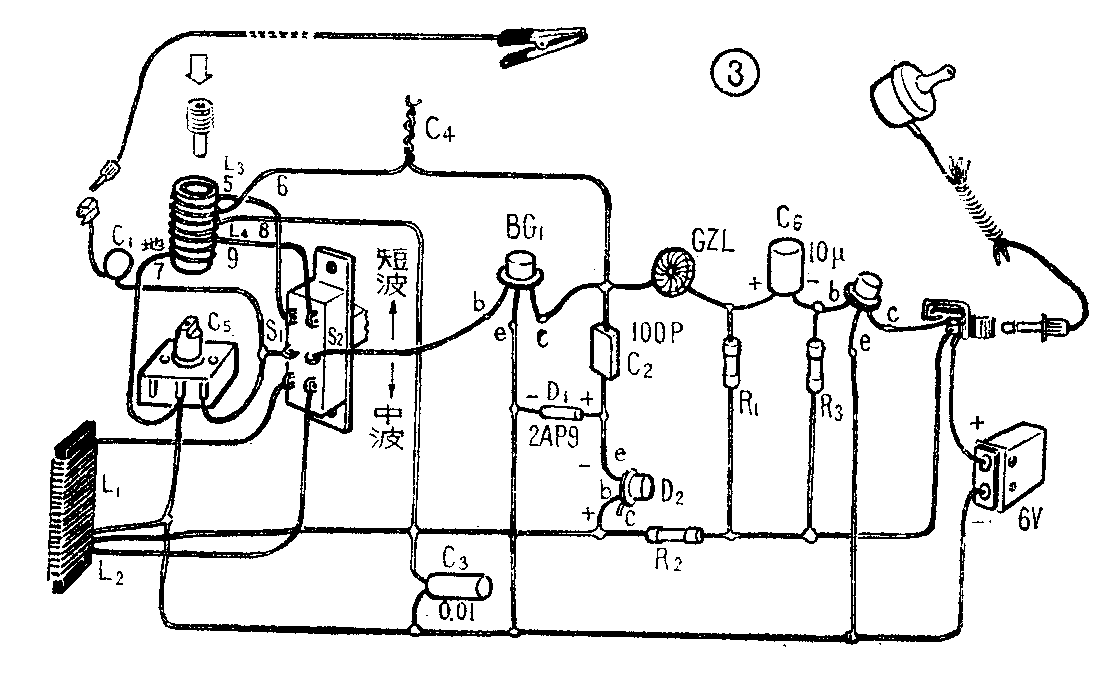

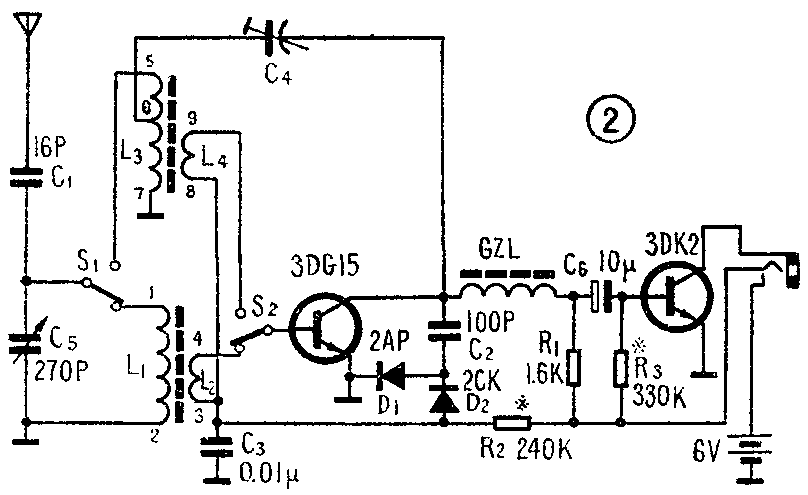

本机的电原理图见图2，与图2对应的实物连线图见图3。本线路与一般的来复再生式两管机电路相同，所不同的是通过一只双刀双掷拨动式波段开关 （图中的S\(_{1}\)、S2），换接中、短波线圈。由天线或磁性天线感应的电磁波信号送到由可变电容C\(_{5}\)与线圈L1（或L\(_{3}\)）组成的调谐回路，选出所需的电台信号，由L2（或L\(_{4}\)）耦合送到晶体管BG1基极进行高频放大。在BG\(_{1}\)集电极得到放大后的高频信号，由于高频扼流圈GZL的阻碍，高频信号不能送到BG2的基极，只能通过电容C\(_{2}\)，经二极管D1、C\(_{2}\)进行倍压检波。检波后得到的低频信号再次送到BG1管的基极与发射极再进行一次低频放大。放大后的低频信号由BG\(_{1}\)管集电极取出。由于C2容量很小，对低频信号阻碍较大，而高扼圈GZL对低频信号阻碍较小，这样，低频信号就经过GZL，并由R\(_{1}\)、C6作阻容耦合送到BG\(_{2}\)进行低频放大。最后由800欧或1500欧的高阻抗耳塞放音。由于本机晶体管选用了硅管，这样倍压检波二极管D1、D\(_{2}\)中必须有一只选用2CK型硅二极管，而且方向如图2所示，不可接错。

本机电源采用6伏层叠电池整机静态电流约3毫安，耗电较省。

晶体管BG\(_{1}\)为NPN型硅高频晶体管，BG2用其他型号硅管，要求β值约100左右。图2中BG\(_{1}\)用3DG15（其他型号小功率高频管都可以），BG2用3DK2。二极管D\(_{1}\)为2AP型锗材料二极管，D2必须用硅材料检波二极管，硅检波二极管若不好找，可以用3DG型三极管中b、e二极来代替（见图4）。

中波段磁性天线采用5×13×55扁磁棒。初级用7×0.07丝包线密绕74圈作为L\(_{1}\)，次级用同号线绕3圈作为L2，接头编号依次为1、2、3、4。初级与次级间隔为8～10毫米。

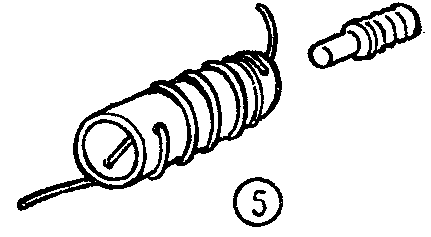

短波磁性线圈的骨架是利用外直径为10毫米的、表面带有螺纹的电子管收音机短波线圈塑料骨架，截取长约20毫米的一段，短波初级线圈用φ0.4～0.5的漆包线在其上间绕14圈作为L\(_{3}\)，线头的固定方法见图5。线头编号为5，线尾为7。在短波初级线圈中间距地端约8圈处，用小刀刮去一小段漆皮，挂上锡，焊上引线，作为抽头6。次级用φ0.1左右丝包漆包线在L3线圈上绕上2圈，线头编号为8，线尾为9。再找一段直径为5毫米的高频磁心插入或旋入上述骨架中，若磁心直径较小，可以塞上一至两段橡皮筋，以增加紧度，固定住磁心。这样的磁性线圈与270pF的可变电容配合，其短波频率范围约为4～12兆赫。

高频扼流圈GZL采用内径为2.5毫米的小磁环，用φ0.1毫米的高强度漆包线穿绕80～100圈。

短波再生电容C\(_{4}\)需自制，用长约4厘米两段7×0.07多股丝包线绞合而成，见图3。先绞合2厘米左右一段，其余待调整时再定。

耳机插座须改制，以兼作电源开关，具体改制方法见本刊79年第2期“直接耦合式两管机”一文中所述。

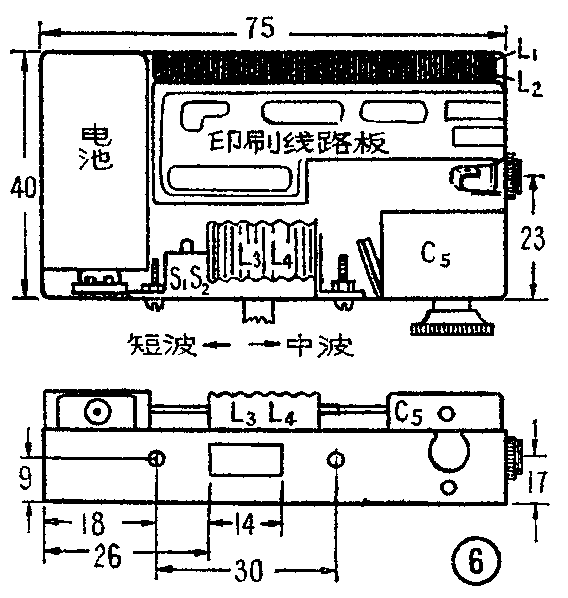

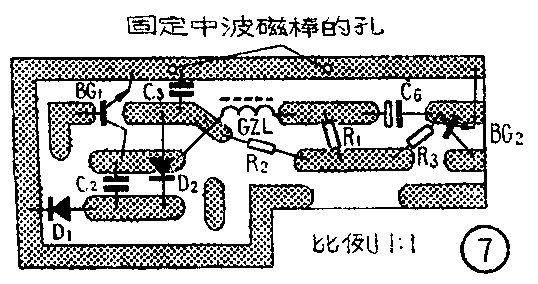

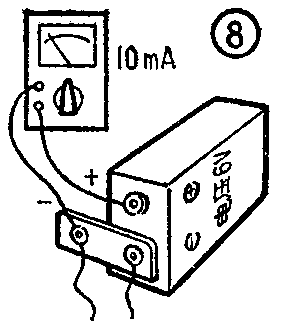

全机装在一只（4.5×8×3.2）立方厘米的刮脸刀小塑料盒内。图6为零件排列图。图7为1∶1印刷板线路图。为调整时方便，在焊接时先不接入波段开关和短波线圈L\(_{3}\)、L4，也就是先焊成中波段的两管机，接着就调整BG\(_{1}\)管和BG2管的工作点。调整前BG\(_{1}\)偏流电阻R2暂用一只500千欧电位器串接一只50千欧电阻代替。BG\(_{2}\)管的偏流电阻暂用250千欧固定电阻代替。然后插入耳塞机，层迭电池先按上一个扣，在另一只扣与接线之间串接一只10毫安直流电流表（见图8），测量整机电流，电流值要求在8毫安以下，收音机才能正常。然后用万用表直流电压2.5伏档，测量BG1集电极负载电阻R\(_{1}\)两端的电压值。这时BG1的集电极电流等于R\(_{1}\)电阻两端电压除电阻R1。BG\(_{1}\)的集电极电流正常值应为1～1.2毫安。对应的R1两端电压约在（1.6～2）伏之间。若数值不正常，可以调整500千欧的电位器，以达到上述正常值范围。BG\(_{1}\)集电极电流调整正常之后，再测一遍整机电流，这时BG2的集电极电流等于整机电流减去BG\(_{1}\)的集电极电流。BG2 集电极电流正常值约为1.6毫安。若BG\(_{2}\)集电极电流太大，可换阻值大一些的电阻R3，使BG\(_{2}\)集电极电流降下来。电流太小，就换用阻值小一些的R3。

上述电流调整完毕之后，将BG\(_{1}\)的电位器焊下，换上同阻值电阻，即可实际收听中波段的电台广播了。中波段工作点调整完毕后，短波段工作点不用再调整。

若不用万用表调整，可以戴上耳塞机，由大到小缓缓旋动500千欧电位器。直至耳机中听见“沙沙”的噪声时，表示阻值已接近正常值。然后，收听一中波电台继续旋动电位器，直至声音最宏亮而又无失真时为止。然后用同样方法调整BG\(_{2}\)的基极偏流电阻直至声音更响，音质更好。调整过程中，若发现中波段有串台，还可将L2圈数减至1～2圈。

工作点调整完毕后，就可着手加工机壳。按图6所示，在小盒相应部位烫出安装波段开关、可变电容器以及耳塞机插座的孔。可用电烙铁烫，然后用锉刀修整。接着就可将中波段磁棒用尼龙丝线捆在印刷板上，把波段开关和可变电容器固定在机壳上。将中波段线圈、短波段线圈焊在波段开关上，固定好耳塞插座，整个收音机安装完毕。

短波段再生的调整，由于白天短波电台较少，因此应在傍晚、晚间或早晨八点钟之前进行调整。将波段开关拨到短波段，并接上合适的天线，即可收到短波电台播音。在频率高端（可变电容接近全部旋出的位置）收听一电台，调整再生电容C\(_{4}\)（拧紧或放松）到刚有一点再生啸叫时为止，表示已达最佳再生状态。此时短波段调整即告结束。

在中波段由于有一级高放、二级低放，灵敏度较高。接收中波段强力电台时，若嫌声音太响，可以转动磁棒方向甚至垂直放置，用减弱接收信号来调整音量。

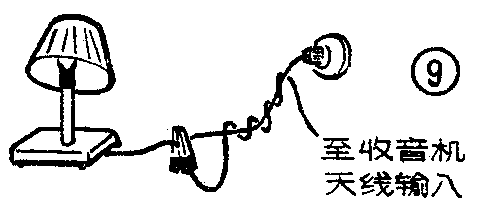

在短波段，本机应与合适的天线配合才能保证最有效地接收。这里介绍一种常用的天线，如图3所示，它是一根长约1.5米左右的软塑料线，一头带有鳄鱼夹。使用时，将鳄鱼夹夹在墙上的钉子上或吊灯电线上。也可以将带有鳄鱼夹的软线在电源线上缠绕4～5圈（见图9）以增强接收的电磁波信号。

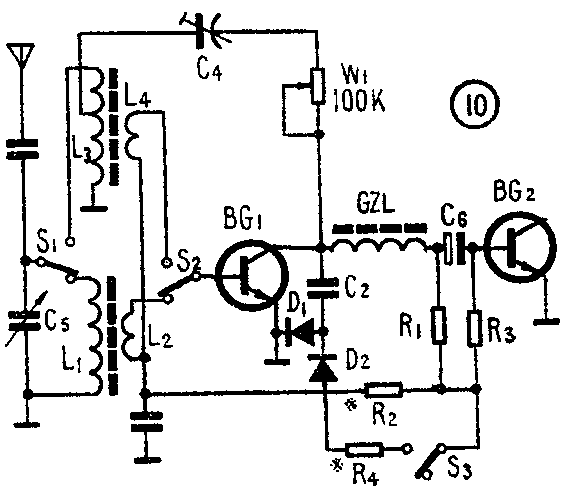

要想再进一步改善收音效果，建议采用大一些的机壳。另外按图10所示改动。其中将调谐电容改为空气可变电容；加入一只100K电位器作为短波段的再生调节器；波段开关改用3刀2掷式的（可用市售4×2的波段开关代用），当换接到短波段时，并联加一只偏流电阻R\(_{4}\)。这样可使中波段时BG1的集电极电流在中波段时约为0.4～0.6毫安（通过调整R\(_{2}\)获得）；在短波段时，并联了电阻R4，使BG\(_{1}\)集电极电流增大到1～1.2毫安。另外中波段磁棒采用长100毫米或140毫米的扁磁棒或圆磁棒。L1、L\(_{2}\)圈数不变。同时改用6伏的稳压电源来代替干电池，防止电池用旧，电压下降而影响灵敏度。经过上述改动，此机中、短波的灵敏度将提高，选择性可以改善。(林在荣 尹尔为)
