我们在装订包装用纸箱的打钉机上加装了一个计数装置，它可以预先置定每只箱子的打钉数（打几排、每排打几只钉），多打的钉或补打的钉不予计数，因此可用以自动计量每台打钉机的机台产量，也可用来计数较为复杂的冲制产品。
电路工作简述

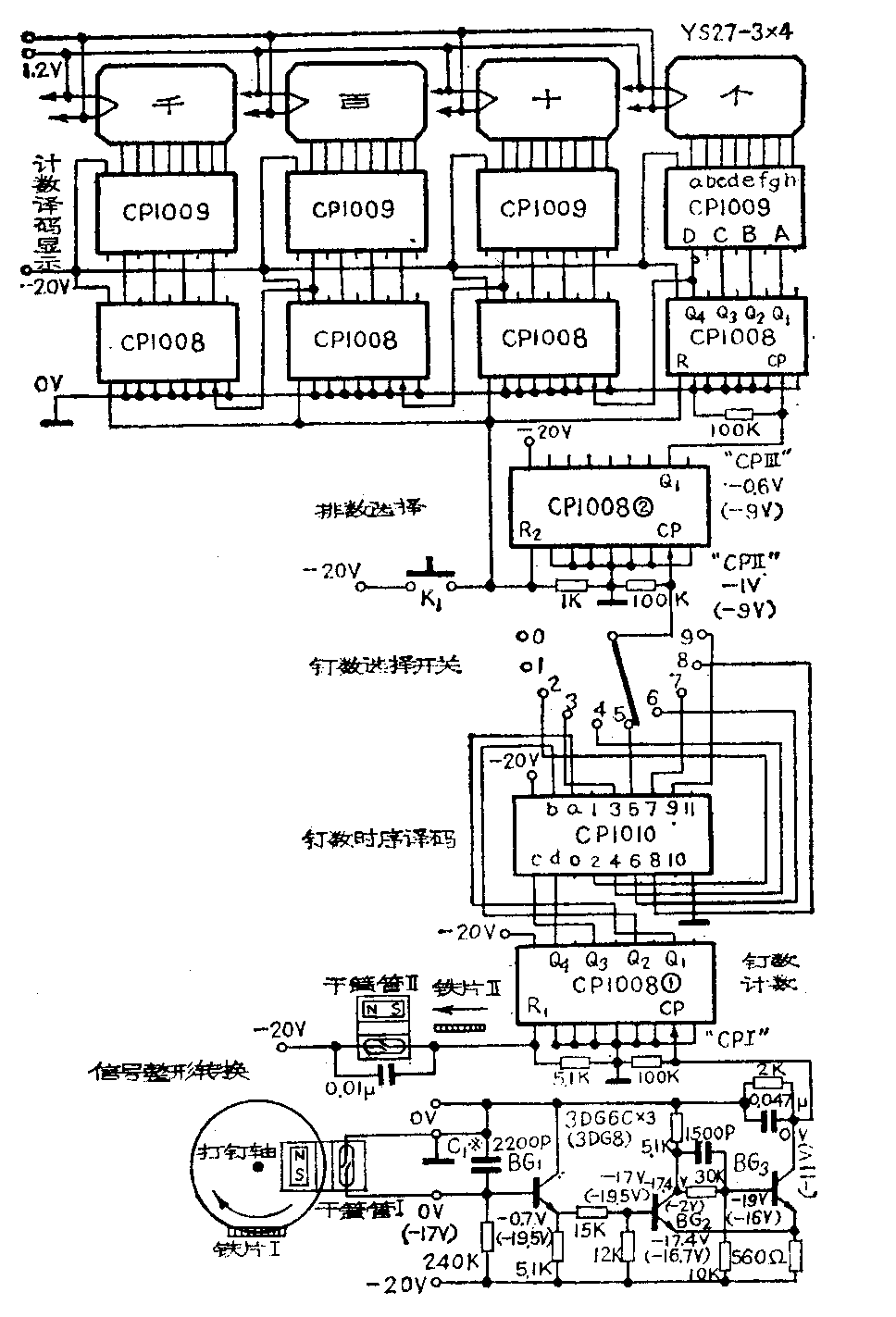

本机电路原理如图所示，包括信号整形转换、钉数计数、钉数时序译码、钉数选择开关、排数选择、计数译码显示等部分。其中除信号整形转换电路采用分立元件外，其余部分用十一块PMOS集成电路组成。（所用PMOS电路系上无十四厂产品，以下所用型号均为厂标。也可用其他厂的同类产品。）
打钉机工作时，只有在脚踩离合器，离合器合住后，打钉轴才跟着旋转，每转一周打下一只钉子，离合器离开时，即停止打钉。如图所示，打钉轴每转一周，轴上铁片就通过磁铁与干簧管Ⅰ之间一次，干簧管Ⅰ的动作提供了钉数信号。
每打一排钉，离合器动作一次，离合器的动作是由机械连杆的位移控制的，此位移带动铁片Ⅱ，使铁片Ⅱ插入磁铁与干簧管Ⅱ之间，干簧管Ⅱ动作，这就提供了排救信号。在没有打钉时，离合器是处在离开状态，干簧管Ⅱ与磁铁之间因没有受铁片Ⅱ隔开，所以干簧管Ⅱ闭合，使二—十进制计数器CP1008①的置零端（R\(_{1}\)）与-20V接通，所以CP1008①不能计数。当开始打钉时，脚踩离合器，干簧管Ⅱ因铁片Ⅱ的位移而断开，R1端通过5.1K电阻接地，CP1008①准备工作。此时离合器合住，打钉轴开始旋转，干簧管Ⅰ随之动作，经过整形转换后，成了标准的钉数信号“CPI”，送进CP1008①开始计数。
CP1010是译码器，它把CP1008①送来的二一十进制数码译成十进制数码输出，接到钉数选择开关的相应接点上。钉数选择开关安装在控制箱面板上共有十个接点代表0～9十个数，选定某个数字，就意味着只有钉数脉冲达到这个数后，它才送出“CPII”信号到排数选择电路。例如纸箱每排需打五只钉，就将钉数选择开关预置在位置“5”（如图上所示），只有打完第5只钉子后，才有“CPII”信号输出至排数选择电路。如果因操作者不慎连续打了7只钉，虽然钉数时序译码器CP1010能译出“7”，但因钉数选择开关“7”信号不能输出，所以不会误计数；同样理由，有时坏了钉子，需重新补打上2钉，由于时序译码器CP1010只能译出“2”，所以也不会误计数。
当打好一排钉子、脚离开离合器后，－20V又接入R\(_{1}\)端，CP1008①回到“0”态。再踩下离合器，又重复上述工作过程。
排数选择电路也是用一块二—十进制计数器CP10O8②，由于我厂生产的纸箱都是打二排钉的，所以用CP1008②的“Q\(_{1}\)”输出端就能完成排数选择工作，因为每送进二个“CPⅡ”信号，“Q1”输出端才输出一个“CPⅢ”信号，“CPⅢ”信号也就是装订好的纸箱数。如果生产的纸箱需要打三排或四排钉，那末只要在CP1008②与计数译码显示电路之间再增加一级CP1010排数时序译码电路，用一排数选择开关选择（电路接法同钉数时序译码和钉数选择开关），这样计数装置的通用性就更强了。
排数选择电路送出的“CPⅢ”信号加到计数译码显示电路的输入端，显示器显示出来的数字就是纸箱只数。计数译码显示电路每位数由一块CP1008（二—十进制计数器），一块CP1009（八段显示译码器），和一只YS27—3荧光数码管组成。图示电路是显示四位数用的。图上按钮开关K\(_{1}\)是安装在面板上的置零按钮，做完一种品种，只要一按K1，所有数码管即都显示“0”，同时CP1008②也置零复位。
调试步骤及注意事项
全机安装完毕，检查无误，即可分别通电调试。由于每级都工作在开关状态，调试时用高内阻的万用表测量有关端点的电平，就能判断工作正常与否。图中给出了通电时的有关点的电压值，括号内是信号变换时的电压值，供调试时参考。
先检查计数译码显示部分，如果接线正确无误，从图示CP端（“CPⅢ”信号输入端）送进连续脉冲信号，应能准确显示0000～9999，并且应能置零。
然后调整信号整形转换电路，将干簧管Ⅰ接入C\(_{1}\)两端，用磁铁人为地驱动干簧管，用万用表测量BG1、BG\(_{2}\)、BG3的各极电压，BG\(_{3}\)的输出端电压应随干簧管的动作而翻转。检查正常后，可将BG3输出信号“CPI”直接送进计数译码显示电路，人为地驱动干簧管Ⅰ，观察数码管是否能相应地显示数码。
最后将全电路接好，模仿生产情况用磁铁驱动干簧管Ⅰ、Ⅱ，用万用表按顺序测量各有关输入、输出电平的变换，进行全机调试。
由于本机取信号采用磁铁驱动干簧管形式，簧片接触时，难免抖动有毛刺，经过整形转换，波形才能整齐。有时干簧管动作一次，由于触点抖动，会连续输出一串信号，我们在干簧管Ⅰ两端并上了电容（如图中C\(_{1}\)，容量可由调试确定），这种现象就再没发生。另外干簧管信号传输到控制箱内一定要用金属屏蔽线，否则不能工作。
CP1008输入端对地都接了一个100K电阻，是为了保护集成块。这样虽然降低了计数灵敏度，但对工业产品计数是绰绰有余了。
电源部分（图中未画出）可以选用现成合适的集成稳压电源，只要电压在20V左右，电流可供100mA即可。另外荧光数码管灯丝电压为1.2V，电流80mA，交直流均可。灯丝应有一端接-20V，否则字划不亮。（题头设计 吴运鸿）(上海纸盒二厂 陈明路)
