普通电压表的量程都是从0到某一电压值，如0～50伏，0～250V。区间式电压表的量程不是从0开始，而是从某一电压开始的，如10～15伏，100～150伏，200～250伏。区间式电压表在所测的区间内，刻度展宽，使读数精确，这在一些专门测量中是很方便的。
电路原理

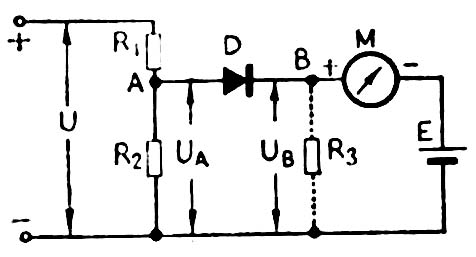

区间式电压表的基本原理如图1所示。被测电压经R\(_{1}\)、R2分压后，再经二极管D加到表头上。当U\(_{A}\)＜UD+E（U\(_{D}\)为二极管正向导通时的管压降）时，D截止，表头中无电流流过；当UA＞U\(_{D}\)＋E时，二极管导通，表头中有电流通过，且UA越大，电流越大。从图1中可以看出，由于加了二极管D和电源E，使表头测试的电压不是从0伏开始，而是从U\(_{A}\)=UD＋E（伏）开始。适当选择R\(_{1}\)、R2的阻值，就可以得到所需要的区间电压表。
由于二极管的非线性（见图2所示），当图1中测试电压范围为U\(_{1}\)～U2，则通过表头的电流从0～I\(_{MO}\)（IMO为表头满刻度电流），使表头在起始部分（图中曲线a～b段）刻度不均匀。为此，加了电阻R\(_{3}\)（见图中虚线所示），当二极管截止时，有一反向补偿电流流过表头，适当选取R3阻值，使电压测试范围在二极管特性曲线的b～d段，这样表盘刻度均匀。
图1是测量正电压的情况，当被测直流电压为负值时，除了E取负值外，二极管D的极性、表头的极性也应倒一下。如被测电压为交流，应加上相应的整流电路。
根据需要，我们制作的200～250伏交流区间电压表线路如图3所示。图中，R\(_{4}\) 为稳压管的限流电阻。R1、R\(_{2}\)为分压电阻。稳压管起图1中E的作用。
调试与应用
R\(_{1}\)、R2一般可以通过计算来选择数值，但是为了简单，可以用两个电位器W\(_{1}\)、W2分别代替R\(_{1}\)、R2，调整它们使U\(_{1}\)=200伏时，IM=0，U\(_{2}\)=250伏时，IM≥I\(_{MO}\)＝50μA。然后量出W1的阻值，用一个阻值稍小于它的固定电阻代替作为R\(_{1}\)。再调整W2，使U\(_{1}\)＝200伏时，IM=0，量出W\(_{2}\)的阻值，并用一个固定电阻代替它。此时，当U2=250伏时，表头读数将超过50μA，为此，在表头两端并联一可变电阻W，调W，使U\(_{2}\)=250时，IM=50μA。
由于用的表头的I\(_{MO}\)=50μA，调整后表盘刻度基本上为一直线关系，可沿用原表盘刻度，只标上相应的电压值即可。
由于区间式电压表是用来测量某一小范围电压的，所以在所测范围内，可以把量程展宽。如用0～250伏的电压表测220伏电压时，每小格代表5伏；若用200～250伏的区间电压表测220伏电压时，每小格只代表一伏，相当于把刻度展宽了5倍，这无疑地提高了读数精度。

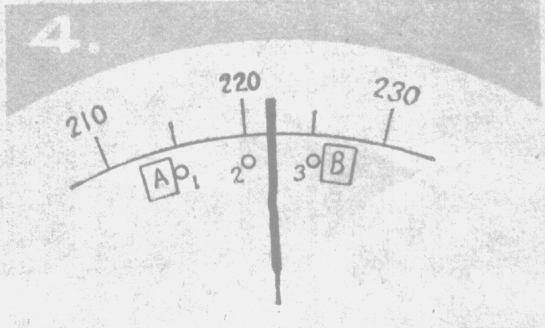

这种区间电压表可用于一般的自动控制线路中。比如，我们用两只上述200～250伏电压表，第一只作为电压指示用，第二只作电压控制用。我们在第二只表的215V、220V、225V三刻度下方各钻一个小孔，见图4。每个小孔下都放一个光敏二极管，并将表针转90度（宽面水平放置），以增加挡光面积。再在215伏和225伏的一边粘上一挡块见图4中的A、B挡块。在表面前放一灯泡。灯亮时，当电表测试端加的电压低于215伏时，指针摆到挡块A时被挡住停在小孔1上，遮住小孔1，由光敏二极管控制的电路工作，驱动电机运转，电机再带动调压器，使电压升到220伏为止。表外在指针指220伏时，遮住小孔2，再给出信号，使运转的电机停转，使调压器维持在220伏输出电压上。同理，若电压升高到225伏时，表针遮住小孔3，给出信号，使电机反转，带动调压器降压至220伏时为止。这就作成了一个简单的电力稳压器。
由于这种区间式电压表内阻低，只能适用于低内阻电源电压的测量。(李顺复)
