我们自制的电子体温表外形见图1。将探头放在被测部位，旋动仪器上的电位器旋钮，指示灯最亮时，指针所指的刻度为所测物体的体温。
工作原理

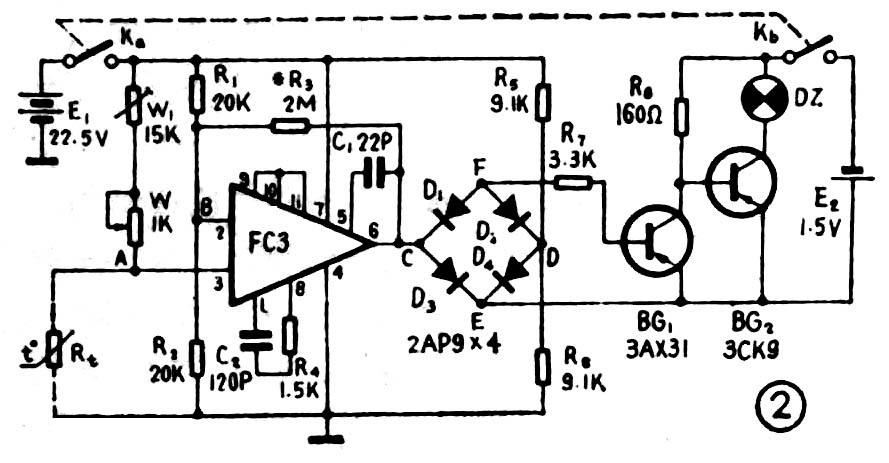

电子体温表的电路见图2。R\(_{t}\)是热敏电阻。FC3运算放大器主要用于放大。D1～D\(_{4}\)组成桥式整流电路，输出单向信号。BG1、BG\(_{2}\)等组成开关电路。
当热敏电阻R\(_{t}\)的阻值随所测物体的温度变化到一定阻值时，A、B两点有差值信号输出，此信号经FC3放大、D1～D\(_{4}\)整流后，加至BG1的基极，BG\(_{1}\)导通，BG2截止，小灯泡DZ不亮；这时旋动电位器W，使A、B间无差值信号输出，则BG\(_{1}\)截止，BG2导通，小灯泡就亮。如果电位器W旋转角度记以温度刻度，那么就可以在灯亮时，读出所测物体的温度了。
元器件选择与制作
感温器就是热敏电阻，用的是负温度系数的金属壳热敏电阻，型号为RRC—3J22，20℃时阻值为10KΩ，若用玻璃壳的更理想（用正温度系数的热敏电阻也可以）。FC3用的是市售处理的中增益运算放大器。晶体管BG\(_{1}\)、BG2的漏电流要小于1000μA，β要大于30；小灯泡用2.5伏以下的小电珠。E\(_{1}\)用22.5伏仪表用的积层电池，E2用一节4号电池。
安装时，先用一个管径稍大于热敏电阻的金属管，拦腰套在热敏电阻上，并用焊锡把相接处焊牢。再把热敏电阻的一根引线也焊到金属管上。热敏电阻的另一根引线穿过管心（注意两者要绝缘），接插头心线，从金属管上焊接一导线到插头外皮，作“地”端，或者把热敏电阻的两条引线都从金属管中引出，详见图3所示，它就是放在物体被测部位的探头。为了防止热敏电阻被撞破，也可以用一个塑料管或塑料帽将热敏电阻前端套上。
电路印制板可自行设计。安装后的外形见图1。小灯泡对准“心”形孔，电位器W旋柄下粘了一块大小适当的圆形胶水片，以刻记温度值。
调整与使用
如果元器件完好，电路一般都能正常工作。调试时，先测量热敏电阻在所工作范围内（36℃～42℃）阻值的变化值，测量是在恒温水槽内进行。然后按略大于热敏电阻最大值的阻值数选取电位器W\(_{1}\)。调节W1，使它的阻值等于热敏电阻在42℃时的阻值（若用正温度系数的热敏电阻，W\(_{1}\)阻值应调整到等于热敏电阻在36℃时的阻值）。R3的阻值范围在500KΩ～2MΩ之间，先接一个电位器代替R\(_{3}\)，然后接上热敏电阻，把温度控制在36℃～42℃之间。接通电源，调W1使整流器无输出，小灯泡亮；此时逐渐加大R\(_{3}\)的阻值（从500KΩ开始），使调节电位器W时，小灯泡只在温度指示盘所指的某一点上发光，但又能较容易地找到这一点，取此时的值为R3。
找一个水槽或盆装水，用温度计测量，使水温分别保持在36℃、37℃、38℃、39℃、40℃、41℃、42℃各温度点上，再将探头（感温器）放入水中，若水温从42℃开始算起，旋动W，使小灯泡最亮，此时旋柄所对应的圆胶木片上刻记上42℃，依次旋动W到几个不同位置，分别刻记上41℃～36℃内各点温度数值。
使用时，将感温器放在物体被测部位，旋动W，指示灯最亮时，指针所指的温度刻度即为被测物体的温度。(郑祥泰 迎洪)
