这种电子玩具的外形见报头。一只金黄色的小熊猫，坐在深褐色的树桩上，一只手端着一只深红色的小塑料盆，盆里盛着肥皂水。小熊的另一只手拿着一朵天蓝色的喇叭花。当用玩具手枪对准树桩的某一点射击时，原来静止的小熊猫就会用手里的喇叭花蘸着盆中的肥皂水，调皮地吹起肥皂泡来；当再用手枪对准树桩那点射击时，动作着的小熊猫马上就静止了。原来这小熊猫的动作是受光控电路控制的。
在树桩的某点上安装了一只光电二极管。手枪装有光源，当开枪射击时，光源发出一束光束。光电二极管受到这束光的照射后，使光控电路工作，驱动电机，小熊猫便开始动作。下面我们主要介绍玩具的电路部分。
工作原理

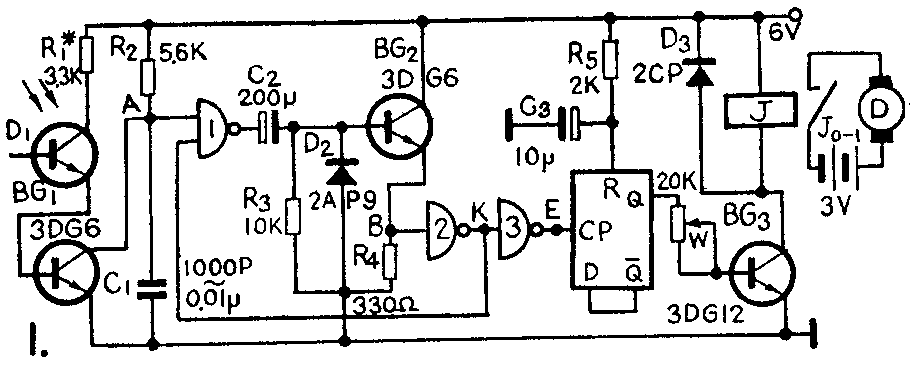

光电控制电路见图1。用两块低档的TTL集成块，一块是两输入端四与非门，另一块是单D触发器。
当无光照时，光电二极管的内阻很大，BG\(_{1}\)的基极电流很小，BG1处于截止状态。A点电位接近于电源电压，称它为高电平。与非门1输出为低电平。由于BG\(_{2}\)的基极处于低电平，所以BG2截止，发射极电位接近于0，B点为低电平，非门2输出高电平。由于与非门1的两个输入端A、K均为高电平，所以它的输出为低电平，与非门1打开，为信号输入作好了准备。因为K点为高电平，非门3输出为低电平，即E点为低电平。此时对于触发器来说，CP端没有触发信号，所以CP≈“0”，Q=“0”，Q-=“1”，D＝“1”。由于 Q=“0”即低电平，所以BG\(_{3}\)处于截止状态，继电器不吸动，电机不转。
当有光束照射光电二极管时，BG\(_{1}\)导通，A点变为低电位，与非门1输出高电平，给电容C2充电，随着C\(_{2}\)的充电，BG2也导通，B点变为高电平，K点为低电平，E点为高电平，这一触发信号加到触发器的CP端。由于触发器D端决定触发器将成为何种状态，即当D=“0”时，必须等待触发脉冲到来之后，Q才成为“0”；当D=“1”时，必须触发脉冲来以后，Q才为“1”。因为无光照时，D=“1”，所以有光照时，触发脉冲来了以后，把D=“1”这一状态贮存到Q中，使Q=“1”。输出为高电平，使BG\(_{3}\)导通，继电器吸动，其触点接通了小电机电路，电机转。
当撤掉光源时，BG\(_{1}\)又恢复到截止，A点为高电平，BG2截止，B点为低电平，K点为高电平，E点为低电平。触发器因无触发信号，Q端仍为高电平，Q-与D为低电平。虽然撤掉光源，小电机仍然在转。
当光电二极管再受一次光照时，门电路的工作与上述相同，只是触发器的Q端因贮进D=“0”信号，而变为低电平，导致BG\(_{3}\)截止，继电器释放，小电机停转。
为了在第二次光照前，把电容C\(_{2}\)上的电荷放完（以免影响下一个状态），加了二极管D2，在BG\(_{2}\)截止时，电容C2通过D\(_{2}\)、与非门1很快将电放完，以保证下一次光照时，各门电路、BG2等工作正常。
为了使触发器在开机时，输出为“0”状态，并联了电容C\(_{3}\)，将触发器的R端再通过一只电阻R5接高电平。
元器件选择与测试
光电二极管除了用2DU系列的光敏器件外，也可以用三极管的c—e结代替（本刊已有过介绍）。

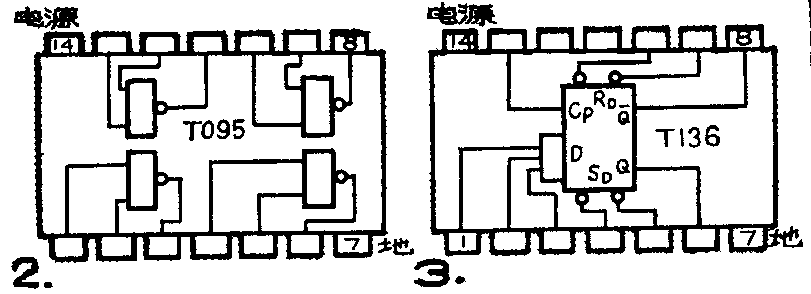

两输入端四与非门集成块可以用型号为T095、T065、T125、T035、T005的TTL集成电路。其管脚排列见图2。因为它有4个与非门，只用了3门，所以另一个作为备用门。有的门的输入端只用一个，不用的输入端可以悬空或相互连接成一个输入端，也可以接高电平（接电源）。为了检查门电路的好坏，先将电源接通，然后将各个输入端依次对地短路一次，若每一个输入端对地短路时，在与非门的输出端都能得到一个高电平（约4.5伏），说明门是好的，否则说明门的功能不好。
D触发器用的TTL型号为T016、T046、T076、T106、T136。管脚排列见图3。接线时将1、2、3脚接在一起，为D端；4、5脚悬空或接电源正端；6脚为Q端；8脚与D端相接；9脚接电阻R\(_{5}\)、C3；10、11、12脚悬空；13脚为CP端；14脚接正电源；7脚接地。检查触发器好坏时，先将Q-端与D连接，通上电源后，把R端对地短路一下，Q端输出应为0伏；把CP端接通一次正电源时，Q端应由0伏上升到4.5伏。CP端再接通一次正电源时，Q端又由4.5伏回到0伏。如果Q端能依次翻转，说明触发器功能良好。
继电器可以用绕组电压为4.5～6伏、触点电流为500毫安以上的小型通用继电器。小电机用的是3伏玩具马达。电路中6伏电源用4节5号电池，电机电路的3伏电源用2节1号电池。
调试与安装

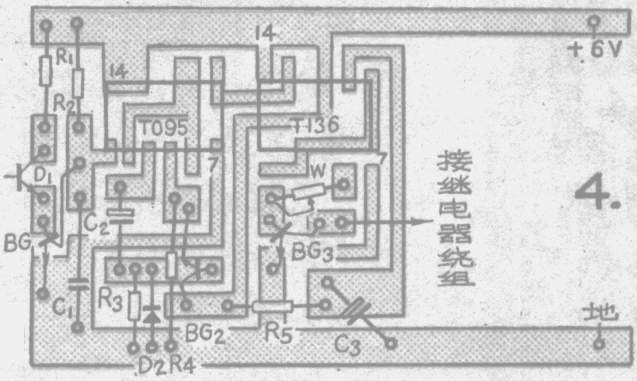

电路元件焊接在图4（a）所示的印制板上（1∶1）。阻容元件、晶体管等安装在正面，两块TTL电路安置在反面（有铜箔的一面）。
焊接以后接通电源。当无光照时，测量BG\(_{1}\)的集电极电压应接近电源电压；当光源离光电二极管约3米以上，并通过聚光镜使焦点照射在光电管上时，BG1的集电极电压应降到0.7伏左右。如果降不到这个数值，可能是光源强度不够或BG\(_{1}\)的放大量不足，应将光源增强，或者再加一只三极管与BG1组成复合管。有光照时，集电极电流约为5mA。然后调门电路，当无光照射时，K点电位应该是4.5伏，如达不到该数值应检查与非门2。当有光照时，K点电位马上降到1伏以下，而D触发器的CP输入端电压应上升到4～5伏，经过一段时间的延迟，又恢复到0伏。这段时间的长短可根据自己的需要，调R\(_{3}\)的阻值，一般取几秒钟为宜。调BG3时，应接上继电器。当无光照时BG\(_{3}\)应截止，继电器释放。当有光照时，Q端有4～5伏的输出，调W，使BG3处于饱和状态。此时，BG\(_{3}\)的集电极电流一般可达到20～30mA，使继电器吸合，启动电机。（题头 李锦德）
如果电机转动时，有电火花使TTL电路受到干扰，可将BG\(_{1}\)的集电极与地间并联一只小电容C1，数值为几千微微法，如果电路仍有误触发，可适当加大电容的容量。为了消除电火花干扰，还可以将小电机并联对接两只10微法的小电解电容，或用无极性电容代替。还可以将线路板部分用铁壳屏蔽起来，外壳接地。
调试完毕后，将电路板、电池、电机及开关均放在树桩里。(浦国荣 张慎涛)
