我在自制5频道直放式电视机上，加装了一个简易高频头，能收看5、8两个频道。现介绍如下。

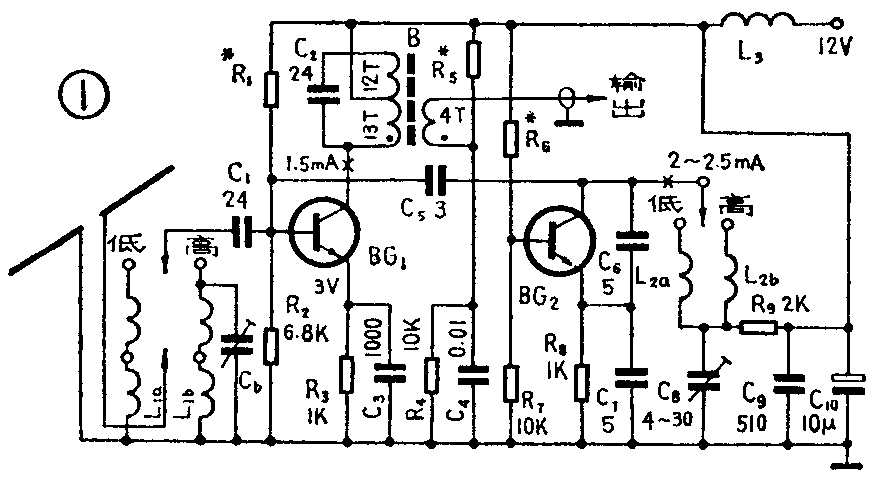

简易高频头的电路原理如图1所示，图中L\(_{1a}\)为接收原频道信号的输入回路，L1b、C\(_{b}\)为接收新增频道信号的输入回路。经输入回路选频后，通过电容C1 将信号耦合到高放管BG\(_{1}\)的基极。BG1既作高放，又作混频。BG\(_{2}\)组成本机振荡器，振荡信号经C5耦合到BG\(_{1}\)的基极，与全电视信号混频后在集电极输出回路B中输出差频信号，此差频信号的频率为原高放通道的中心频率。然后将差频信号送至原高放板第一级的基极。

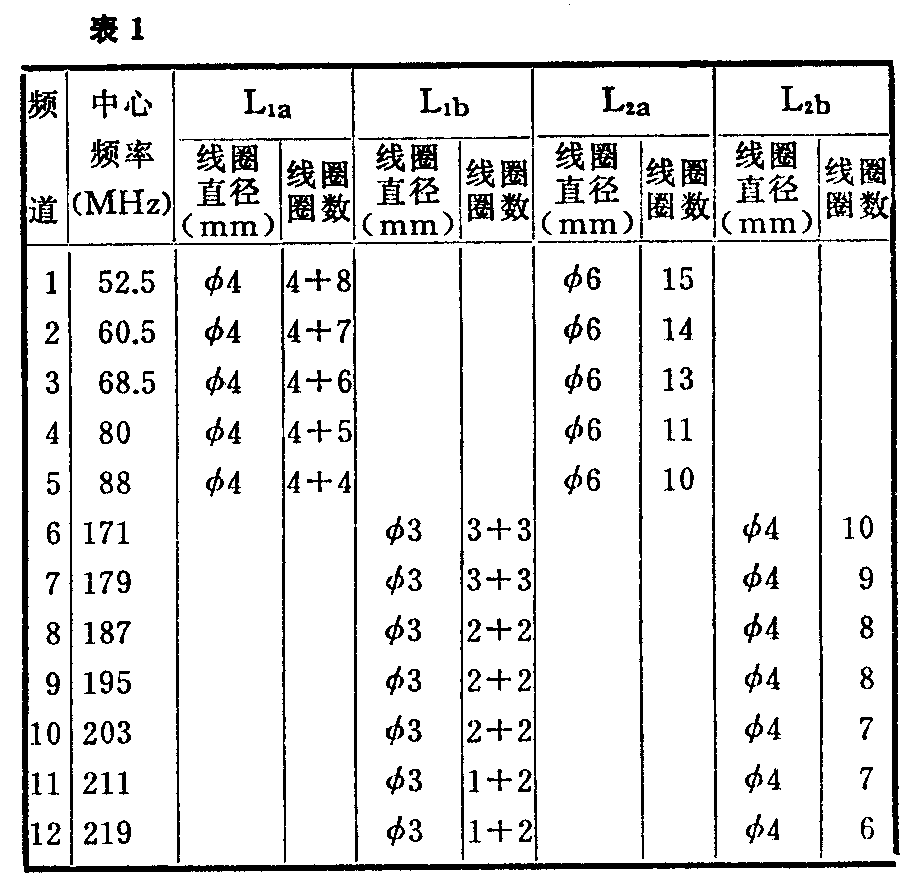

因为高频头的工作频率很高，所以BG\(_{1}\)、BG2应选用特征频率高于600MHz的小功率晶体管，如2G910、2G911、3DG56、3DG75、DG304等，电容C\(_{8}\)作选台微调，应选用4～30p的空气介质电容器，Cb\(^{1}\)选用2～4p瓷介质半可变电容器，其他电容应选用体积较小的云母电容；电阻均用1/8W的；L\(_{1a}\)、L1b、L\(_{2a}\)、L2b的绕制参考圈数及线圈直径见表1。例如在5频道时，L\(_{1a}\)绕制成直径为4毫米的空心线圈，上、下各绕4圈。1～5频道用0.27毫米的漆包线绕制；6～8频道用0.41毫米的漆包线绕制。对输出变压器B的要求并不高，可用任何电视机的王字型中周磁心绕制，绕制数据见图1。L3与C\(_{1}\)0起退耦作用，L3用0.12毫米的漆包线在14W10K电阻上乱绕80～100圈。

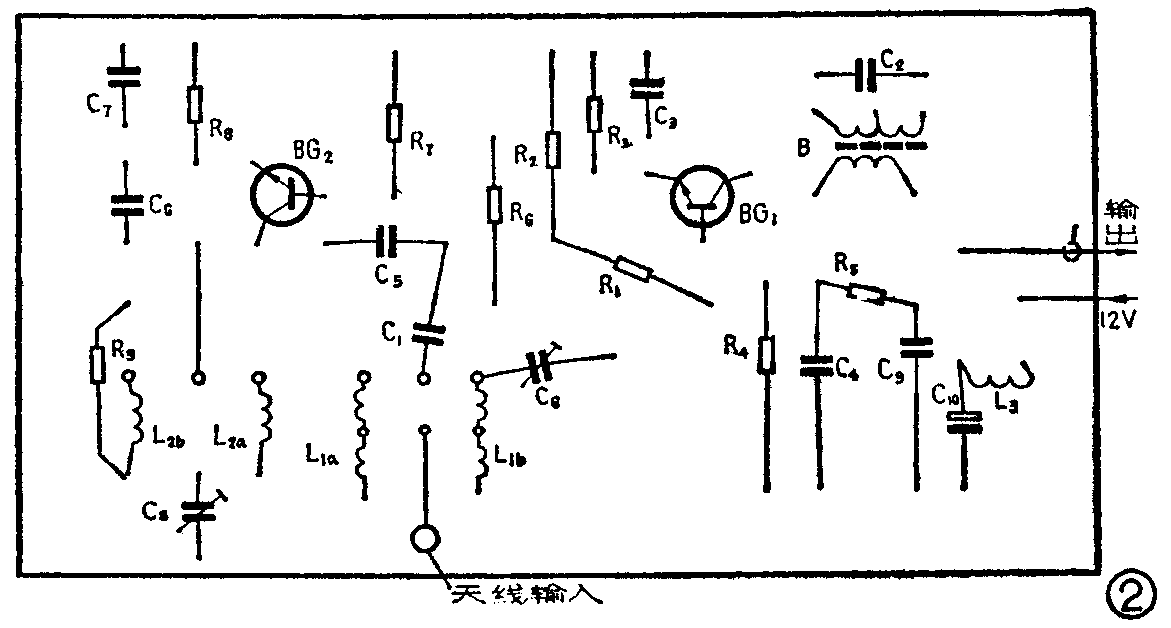

图2为1∶1的印制电路板图。全部元件焊完后，先调整静态工作点。BG\(_{1}\)的工作电流为1.5mA，通过调R1\(^{*}\)确定。BG\(_{2}\)的工作电流为2～2.5mA，通过调整R6*确定。R\(_{5}\)\(^{*}\)、R4为原来高放管的偏置电阻，高频头与原高放接装时，原来的偏置电阻、输入回路和耦合电容均应拆去。最后还要将高频头屏蔽起来，屏蔽罩应在线圈L\(_{1b}\)、L2b的部位留出孔洞，以便拨动线圈。
调试可分两步进行，第一步调原接收频道。先从输入回路开始，将三刀双掷开关置于低频道一边。L\(_{1a}\)绕好后，将原来输入回路的线圈去掉，把L1a焊上去。打开电视机，拉松或压缩L\(_{1a}\)，使接收到的信号的对比度达到最强为止。L1a在原机上调好后，再焊到高频头上去。将高频头的输出与原机高放板第一级基极接好，插上天线，再打开电视机。一面旋动C\(_{8}\)，一面改变L2a，寻找信号。一般来说，能很快找到信号。
第二步调新增频道。将三刀双掷开关扳到高频道一边，改变L\(_{1b}\)（或Cb）、L\(_{2b}\)（或C8），就可在屏幕上发现信号踪迹，无论屏幕上出现花纹还是声音，应立即捕住，再仔细反复地调整，直到信号最强为止。
在两个频道都能收到信号以后，最后再调整输出变压器的磁心（或磁帽），使高、低两个频道相互兼顾，这样就可以收看了。
如果有扫频仪，调整更为方便，只要将L\(_{1a}\)、L1b分别调谐在f\(_{o}\)和f\(^{′}\)o两个频道上，使L\(_{2a}\)、L2b振荡在2f\(_{o}\)和（f′o＋f\(_{o}\)）两个频率上就可以了。
此高频头频道切换也很方便，只要扳动一下三刀双掷开关，再微调C\(_{8}\)就可以了。(黄世桥)
