袖珍电子计算器（以下简称计算器）如按显示方式来分类，目前常见的有液晶显示和荧光数码管显示两种，此外还有发光二极管显示及液晶点阵显示等等。本文先介绍液晶显示计算器的常见故障现象和修理方法。
液晶显示计算器主要由印刷电路板、大规模集成电路、键盘、液晶显示板、偏振片、连接棍等组成，见图1。
修理时首先应检查电池电压，标称1.5V的电池每个电池不应低于1.1V，排除电源故障后再进一步检查修理。
显示数字缺笔划
1．打开下盖板，在拆下机心前，先在装有液晶板部位的印刷电路板背面，用手指轻轻按一下（不要用力太大，因为液晶板由较薄的玻璃制成，比较容易碎）。在按的同时注意观察显示数，如果故障消除，那就可以认为是由于接触不良引起的。可取下机心，液晶显示部分拆开来可分成如图1右上角所示的几部分，先查看一下液晶板，将液晶板略为倾斜就可以看到液晶板的引线，它是镀在玻璃片上的金属膜，在引线处如有污垢，就会造成接触不良。如发现有污垢，可用四氯化碳（如果没有也可用酒精）擦拭。如果发现液晶板玻璃有裂纹，则无法修复，需更换液晶板。

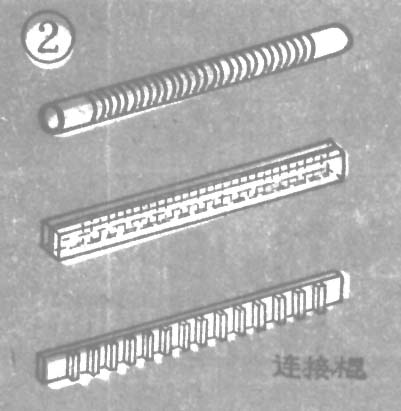

2．如果液晶板外观看不出问题，再检查连接棍。连接棍的作用是使液晶板上的引线与印刷电路板的引线良好地接合起来。连接棍有圆形、方形、长条形多种，如图2。圆形连接棍是在橡胶管外面包一层镀有横向金属导线的涤纶薄膜，形成一圈圈彼此绝缘的导电环。方形连接棍是在两片橡胶中间夹有横向的彼此绝缘的导线。长条形是在一片橡胶上横向粘上一条条的导电橡胶。
连接棍是否损坏，一般很容易看出来。如果坏了则需更换。
有的计算器不用连接棍而是用其它方法，例如用涤纶胶带连接，胶带上镀有横向导线，有时胶带会翘起来，用手按住显示就正常，因胶带已干不易粘上。可以用烙铁放在小改锥上加热改锥，在这同时将改锥在胶带翘起处来回滑动几下，胶带遇热便又粘在电路板上，要注意不要太热（温度控制在100℃以下）以免把胶带烫坏。如有条件应采用可调节恒温烙铁。
还有一种计算器是使用脂类胶直接把液晶板粘合在印刷电路板上，这种类型由于不好粘合最好自己不要拆修。
3．如果故障还未消除，则应检查印刷电路板引线有无断裂、集成电路脚有无虚焊。可以用万用表电阻档逐一测量一下引线与相对应的集成电路脚是否断开了。有一位数不亮或所有数都缺少同一笔划，常是由于这种断路故障引起的。
如果没有断路，就需要查一下各引线之间是否短路或漏电。某一个数缺一笔划或某一笔划发暗，常是由于这种原因。

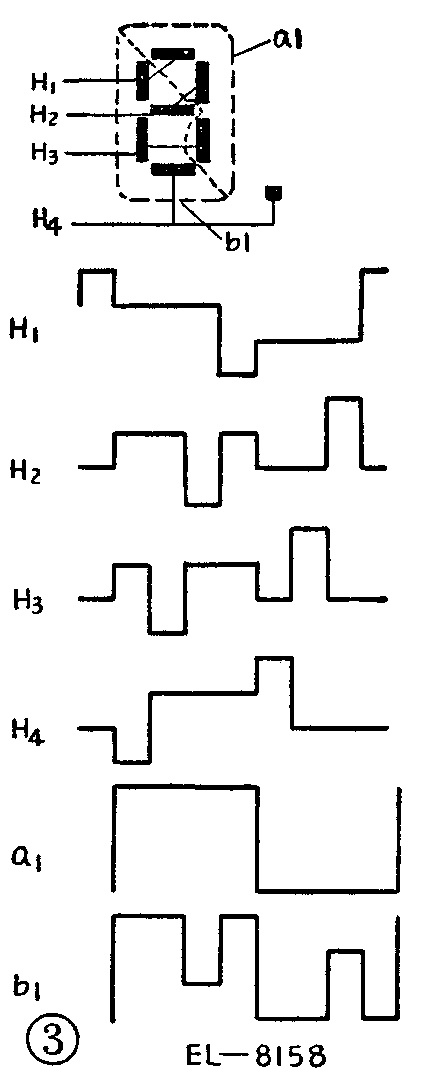

4．如还不好，那就应该用示波器来检查。检查时液晶板、键盘等元器件不必装上。在印刷电路板的与液晶板连接端上，应测得显示信号。各种型号机器的信号波形不尽相同，图3是夏普EL－8158型的显示信号波形。当测出某一引线没有波形时，可再测与此引线相连的集成电路脚。如波形正常，则可以断定是集成电路脚虚焊或是印刷电路断了。如果没有波形，可将集成电路脚用烙铁轻轻挑离电路板（集成电路脚不易挑起时，可用小刀将印刷电路切开，测量完毕，再用烙铁焊上），再将示波器接集成电路脚测量。如果波形好则是电路板引线间有短路；如果没有波形，则是集成电路坏了，需要更换集成电路。
用示波器检查，如果各条引线波形全好，那就是液晶板内部坏了，需要更换液晶板。
多笔划和显示混乱
这类故障大多是由于液晶板与印刷电路板发生错位，相邻两脚产生短路所引起。可将印刷电路板与液晶板的相对位置左右稍微移动一下，仔细对准。例如天工牌LC－8005的液晶板放置时要紧靠在左边一般比较合适。有的液晶板上标有安装位置标志，仔细观察即可看出。
印刷电路或集成电路脚之间彼此短路或漏电也会引起多笔划。
如果不是上述两类原因，那就需要用示波器来检查集成电路的好坏了，检查方法同上节。
键盘封死
这类故障现象是一开机显示一个0或只显示某一个数字，不能送数也不能运算。有的类型机器还会接不上或关不了电源。
产生故障的原因，基本上是因为键盘有短路的地方（如果一开机显示的是某个数字，故障一般是在显示的那个数字的有关部位），使集成电路封死，送不进信号。
键盘的结构有簧片式、导电橡胶式、塑料薄膜印刷键盘等多种，键盘结构不同，短路故障也不一样。薄型计算器键盘，大多采用导电橡胶片式，导电橡胶片和印刷电路板之间，中间只垫一层厚零点几毫米的带有圆孔的塑料片。由于间隔很小，当上盖受压产生下陷形变时，就会导致键盘短路。修理时，可将上盖取下，垫在胶皮上，用手将上盖按平。采用塑料薄膜印刷键盘的计算器，塑料薄膜比较容易变形，拆卸时要特别注意勿使有楞角的东西撞击塑料薄膜，以免产生凸起，造成短路。采用簧片式键盘的计算器，应检查是否键盘簧片断裂，拆装时要小心不要人为造成簧片变形。有些计算器的印刷电路板铜箔层比较厚，制成印刷板后，由于两个电极间距离很小，按键长时期使用后，会使导电橡胶切下颗粒，镶嵌在缝隙里造成短路，应注意清除。
个别键不起作用
卸下键盘，先用改锥将失去作用键所对应的两个电极短路一下，看是否起作用。如果起作用，那就可能是按键的导电橡胶或簧片和印刷电路板接触不好。可用软布把导电橡胶擦干净，最好不要使用易挥发的溶剂。印刷电路板有时会粘上污垢，如果用布擦不掉，可用水磨砂纸稍微擦一下。因为印刷电路板基本上全经过镀金处理，应注意不要将金层擦掉。簧片式键盘在液晶显示计算器中用的不多，以后在荧光数码管显示计算器的维修中再介绍。有一点应注意，不要为了当时接触好而在键盘或簧片上镀锡，因为锡很软，用不了几天又会出毛病。如果必要，可以焊上一薄片铜皮。
如果改锥将失去作用键所对应的两个电极短路后不起作用，可再将改锥在与这两个电极相连的两个集成电路脚上短路一下，如起作用，可判断是印刷电路有断路的地方。如还不起作用，则用前述方法检查集成电路。
跳字
这类故障的现象是：按一下数字键，会显示出几个相同的数字；按一下运算键，运算出现差错。原因一般是因为键盘接触不良，修理方法同上。
其他
液晶显示计算器修理完毕重新装配时，要注意不要把偏振片放反了，如果放反了，显示呈一片黑色。

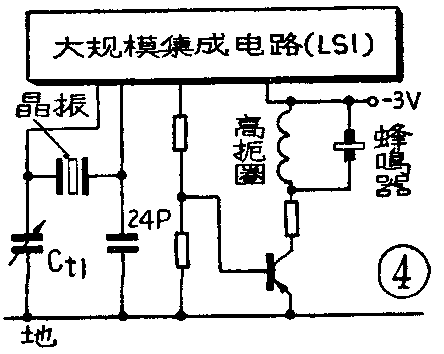

有些计算器还带有计时、停表、报警等功能，如果走时不准，可微调C\(_{tl}\)（见图4），最好能测量一下晶体振荡器的频率。如果报警声没有了，可查一下与蜂鸣器有关的三极管、高频扼流圈等元件。
修理时必须注意：使用的电烙铁外壳要接地，焊接时应断开计算器的电源。不要使用焊剂，否则会使印刷导线锈蚀，可用酒精溶解松香代替焊剂。因集成电路受热很易损坏，焊集成电路时要严格控制焊接时间，最好用恒温烙铁。（北京西四电子计算机服务部 于铁翼）
