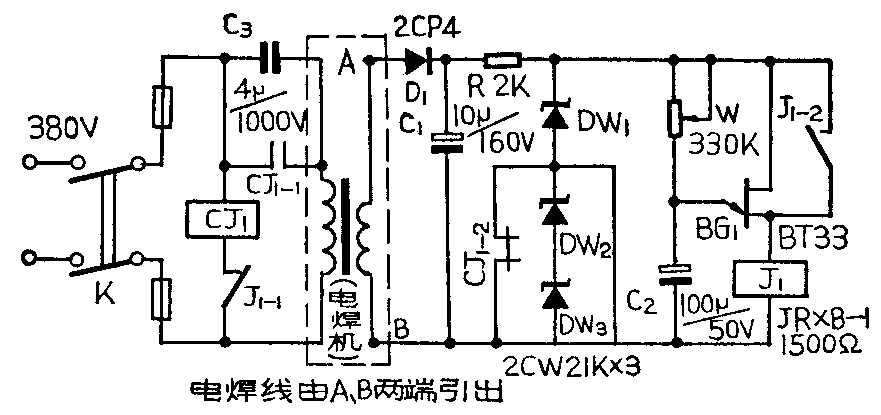

这里介绍一种交流电焊机自动开关，它可以使电焊机在空载时自动掉闸，而当需要焊接时，只要将焊条与工件一碰，即可自动合上闸。电路见附图，工作过程如下：合上开关K，接通电源，CJ\(_{1}\)吸合，常开触点CJ1－1闭合，常闭触点CJ\(_{1－2}\)打开，380V交流电压直接加在电焊机初级，次级AB两端输出80V交流电压。如果此时进行焊接，AB两端电压马上降为20V左右，远低于DW1、DW\(_{2}\)、DW3的击穿电压，故DW\(_{1}\)两端无电压输出，J1保持释放状态。当焊接停止时，AB两端电压马上升为80V，经D\(_{1}\)整流、C1滤波和R限流后，将DW\(_{1}\)、DW2、DW\(_{3}\)击穿，在DW1两端得到20V直流电压，经W给C\(_{2}\)充电，当C2两端电压达到BG\(_{1}\)的导通电压时，C2马上通过BG\(_{1}\)向继电器J1放电，J\(_{1}\)吸合，常闭触点J1-1打开，CJ\(_{1}\)释放。380V交流电源改为通过电容C3与电焊机接通，使电焊机空载电流由5A左右下降到300mA以下。这时电焊机次级电压降为30V左右，由于这时CJ\(_{1}\)-2已将DW2、DW\(_{3}\)旁路，所以30V交流电压经整流、滤波、限流后仍可将DW1击穿，使其两端仍保持直流20V，J\(_{1}\)保持吸合状态。当需要焊接时，将焊条头与工件一碰，AB两端短路，J1释放，CJ\(_{1}\)吸合，使电焊机恢复工作状态。
继电器J\(_{1}\)用JRXB－1型小型直流继电器，直流电阻1000Ω或1500Ω均可，这种继电器有四组触点，需将其外边两组触点掰开。CJ1用普通40A交流接触器，如果用20A的则需将三组触点并联使用。单结管用BT33或BT35型均可。调整W可以改变继电器J\(_{1}\)的延迟吸合时间，一般定为15～30秒。
电焊机工作时，次级电压与焊接电弧长度有关，一般情况下为20V左右，电弧拉长时可达50V左右，为了使电焊机不致在拉弧时断电，这里用了三只2CW21K稳压管串联使用，总的击穿电压大于60V，从而使电焊机只能在空载时（次级电压高于60V）才能自动掉闸。
本电路可直接用于380V交流电焊机，如果用于220V交流电焊机，只要将C\(_{3}\)改用8μ的电容器即可。（小阎）
